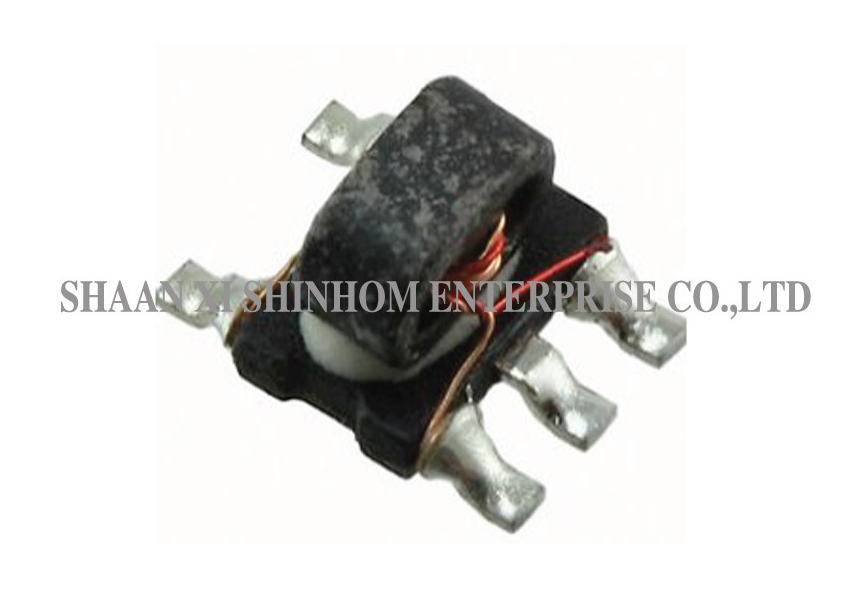

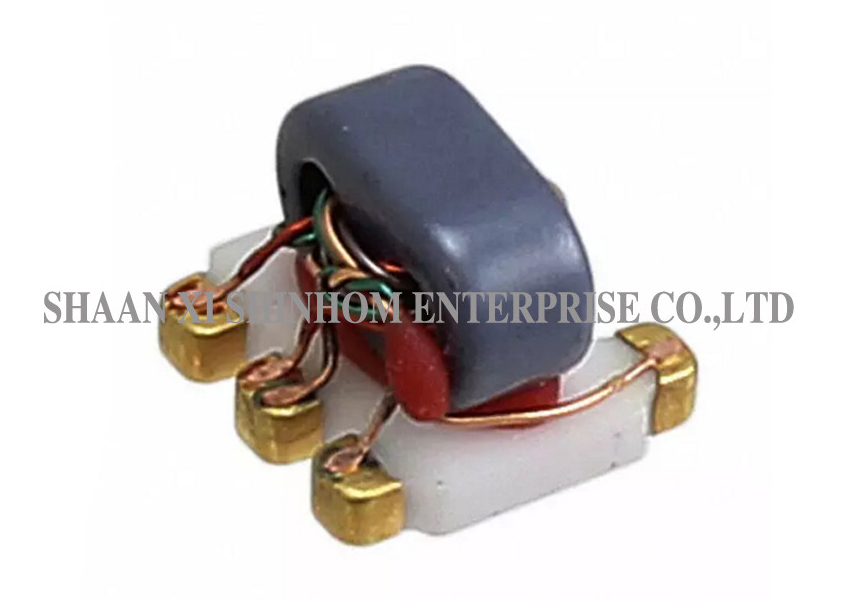

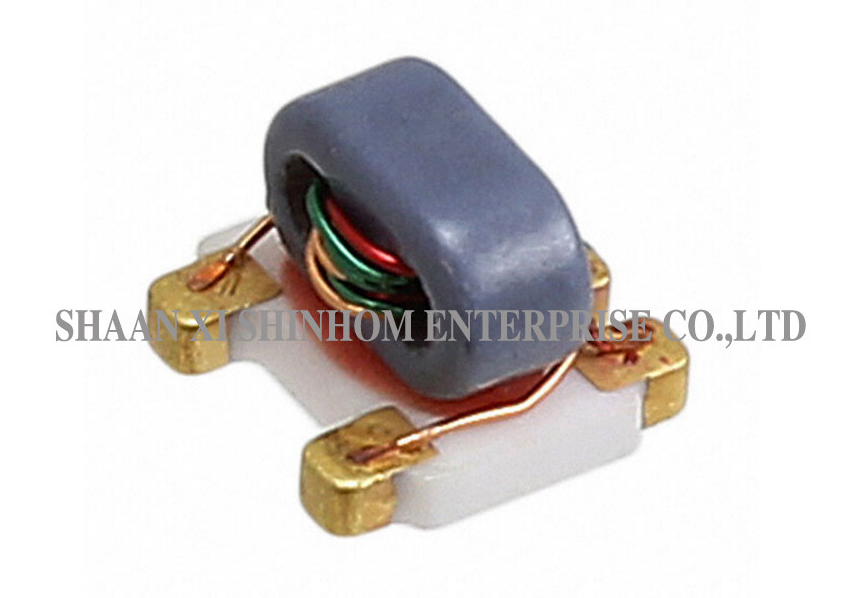

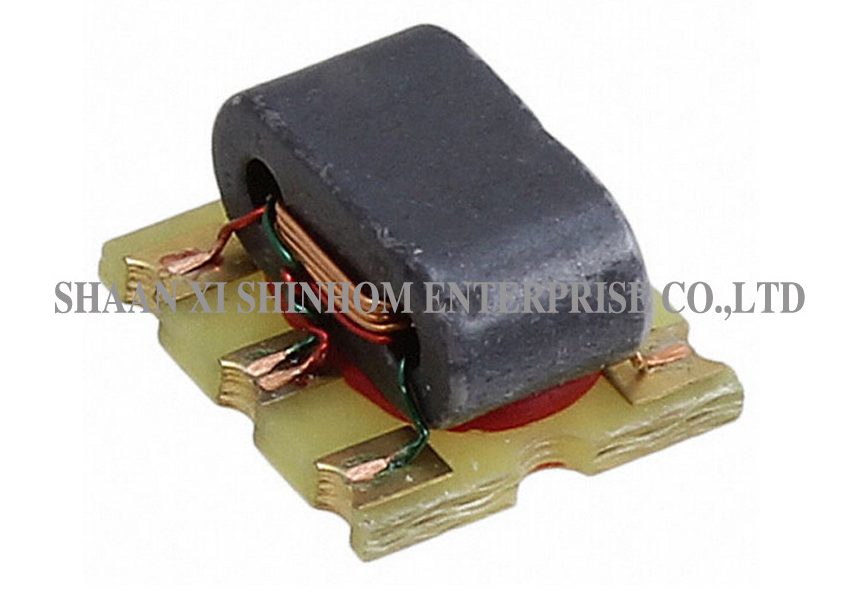

SMD Balun 75Ω 5-3000MHz لجهاز إرسال واستقبال VHF/UHF

هذا المحول RF ذو التغليف السطحي (SMD) يستخدم سلك نحاسي مطلي بالمينا وملفوف في عبوة تثبيت سطحي. نسبة المقاومة هي 1:1, المقاومة المميزة هي 75Ω, ونطاق التردد هو 5-3000MHz. طاقة التردد اللاسلكي: 6.0. تيار مستمر: 30mA. يستخدم محول البالون لتحويل الإشارة المتوازنة إلى غير متوازنة، وتحويل الإشارات المتوازنة (الإشارات التفاضلية) إلى إشارات غير متوازنة (إشارات أحادية الطرف)، أو العكس. يستخدم على نطاق واسع في الاتصالات اللاسلكية واسعة النطاق, أجهزة الاستقبال/الإرسال VHF/UHF, و مضخمات الدفع والسحب في دوائر التردد اللاسلكي.الميزاتنسبة المقاومة - 1:1

المقاومة المميزة - 75Ω

• نطاق التردد - 5-3000MHz

• طاقة التردد اللاسلكي - 0.25W

• تيار مستمر - 30mA

• مادة اللف - سلك نحاسي مطلي بالمينا

• نوع العبوة - تثبيت سطحي SMD

• درجة حرارة التشغيل - -40 درجة مئوية إلى 85 درجة مئوية

• التطبيقات

• الاتصالات اللاسلكية واسعة النطاق

أجهزة استقبال VHF/UHF

• أجهزة إرسال VHF/UHF

• مضخمات الدفع والسحب

• وحدات الواجهة الأمامية للترددات اللاسلكية

• شبكات تغذية الهوائيات

• المزج

• شبكات المطابقة واسعة النطاق

• المواصفات الكهربائية (25 درجة مئوية، Z=75 أوم)

• التردد: 5-3000 ميجاهرتز

درجة حرارة التشغيل: -40 درجة مئوية إلى 85 درجة مئوية

• درجة حرارة التخزين: -55 درجة مئوية إلى 100 درجة مئوية
• المعلمة
• شروط الاختبار

ج:

يستخدم محول البالون للتحويل من متوازن إلى غير متوازن، وتحويل الإشارات المتوازنة (الإشارات التفاضلية) إلى إشارات غير متوازنة (إشارات أحادية الطرف)، أو العكس. يستخدم على نطاق واسع في دوائر التردد اللاسلكي، والمزج، وتغذية الهوائيات، وشبكات المطابقة واسعة النطاق.

مجانيةج:

نسبة مقاومة 1:1 تعني أن المقاومات الأولية والثانوية متساوية (كلاهما 75 أوم). لا يقوم بتحويل المقاومة، بل يوفر فقط تحويل الإشارة من متوازن إلى غير متوازن. إنه مناسب لدوائر التردد اللاسلكي التي تتطلب تحويل بالون دون تحويل المقاومة.

مجانيةج:

يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والطراز المستهدف (بما في ذلك متطلبات التردد والمقاومة). العينات

مجانية وسيتم شحنها في غضون 3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي عمومًا 2-8 أسابيع.
