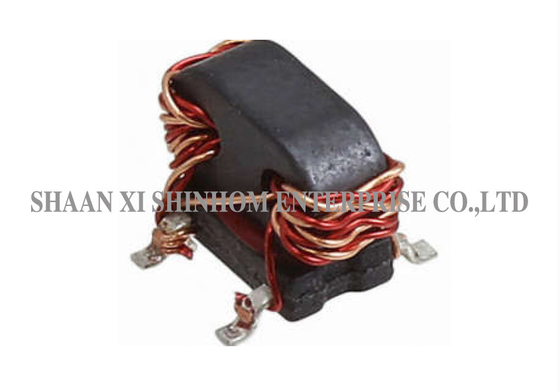

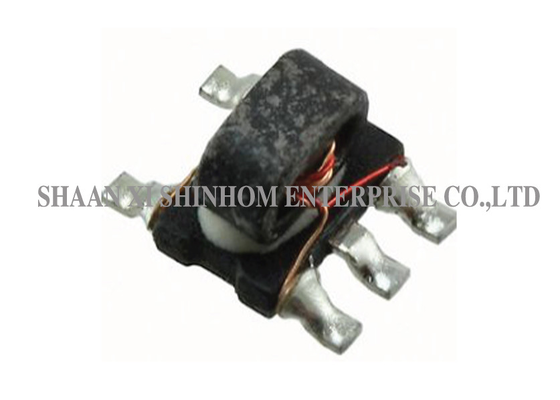

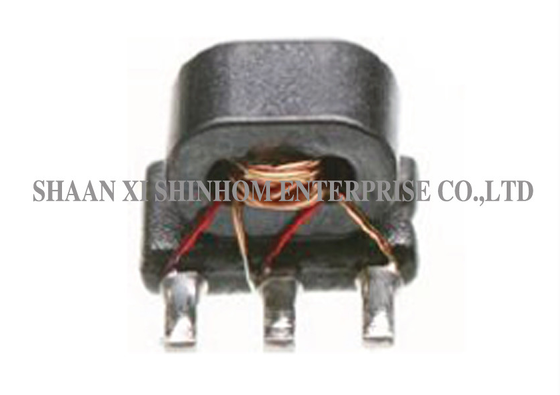

هذا1:1 محول RF بالون لخط نقلتم تصميمه للاتصالات اللاسلكية العريضة النطاق وتطبيقات تحويل إشارات RF.هيكل خطوط النقللتحقيق تحويل إشارة متوازنة/غير متوازنة، مما يوفرتغطية الترددات العريضةوتوازن ممتاز بين السعة والمرحلةالخصائصالمنتج يستخدمحزمة SMDمعخسارة منخفضة على الخط الرئيسيوخسارة ممتازة في إدخال العودةالأداء، وضمان كفاءة عالية في نقل الإشارة وانعكاس منخفض.يستخدم على نطاق واسع فيمكبرات الضغط والسحب,أنظمة الهوائي، وشبكات مطابقة النطاق العريضفي تطبيقات الترددات اللاسلكية. إنه الخيار المثالي للاتصالات اللاسلكية بالعرض والاتصالات اللاسلكية وتحويل إشارات الترددات اللاسلكية الأمامية.
الاتصالات اللاسلكية ذات النطاق العريض
أجهزة استقبال VHF/UHF
أجهزة إرسال VHF/UHF
مكبرات الدفع والسحب
أنظمة الهوائيات
وحدات RF الأمامية
مطابقة عائق النطاق العريض
معدات الاختبار والقياس
| المعلم | ظروف الاختبار | الوحدات | دقيقة | النوع | ماكس |
| الخط الرئيسي الخسارة ((خارج1) | 50 إلى 1250 ميغاهرتز | ديسيبل | - نعم - | 0.4 | 1.0 |
| الخط الرئيسي الخسارة ((خارج2) | 50 إلى 1250 ميغاهرتز | ديسيبل | - نعم - | 0.7 | 1.5 |
| توازن النطاق | 50 إلى 1250 ميغاهرتز | ديسيبل | - نعم - | ± 0.5 | ± 0.5 |
| توازن المراحل | 50 إلى 1250 ميغاهرتز | الدرجات | - نعم - | ± 25 | ±60 |
| خسارة العودة | 50 إلى 1250 ميغاهرتز | ديسيبل | 16.0 | 25.0 | - نعم - |
س: ما هو الفرق بين قاطع خطوط النقل و قاطع الأسلاك التقليدي؟
أ:أخط النقل بالونيستخدم نظرية خطوط النقل لتحقيق مطابقة النطاق العريض والتحويل المتوازن / غير المتوازن ، مما يوفر تغطية ترددية أوسع (50-1250MHz) وأداء أفضل في الترددات العالية.يعتمد بالون التقليدي الملفوف بالأسلاك على ربط القلب المغناطيسي، يوفر أداءً جيدًا في الترددات المنخفضة ولكن استجابة محدودة في الترددات العالية.
س: ما هو تأثير خسارة الإدراج ≤1.3dB وفقدان إعادة المدخل ≥11dB على أداء النظام؟
أ:فقدان الإدراج ≤1.3dB يضمن كفاءة نقل إشارة عالية مع خسارة طاقة منخفضة. فقدان العودة الإدخالية ≥11dB (عادة 25dB) يضمن مطابقة المعوقة الجيدة ،تقليل انعكاس الإشارة والموجات الوقوفية، تحسين أداء النظام العام. وهو مناسب بشكل خاص لأنظمة الاتصالات اللاسلكية مع متطلبات صارمة لميزانية الرابط.
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
أ:يمكنك تقديم نموذج طلب من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك ونموذج الهدف.مجاناًوسيتم شحنها داخل3-5 أيام عمل. وقت التوصيل للطلبات الجماعية هو عموما2- 8 أسابيعسيتم تأكيد MOQ ووقت قيادة للمنتجات المخصصة بشكل منفصل.
