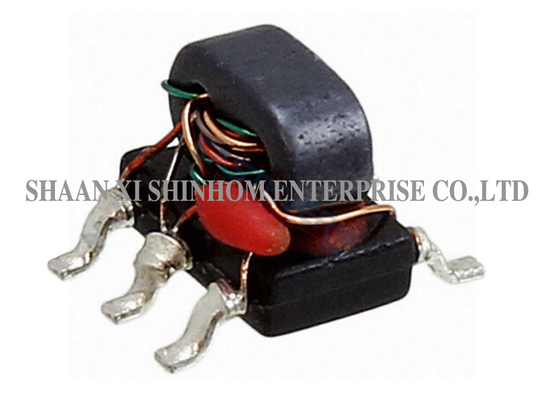

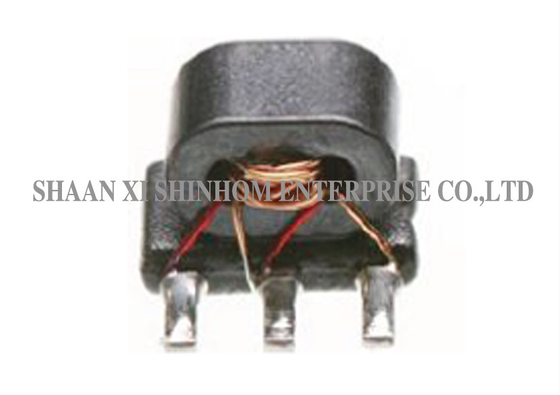

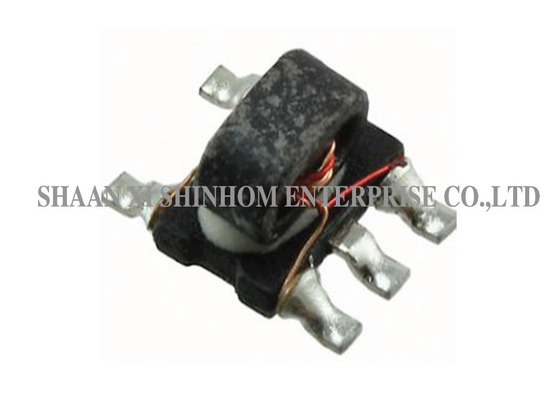

محول تردد لاسلكي 1:1 خط نقل بالون مصمم لتطبيقات الاتصالات اللاسلكية واسعة النطاق وتحويل إشارات التردد اللاسلكي. يستخدم هيكل خط نقل لتحقيق تحويل الإشارة المتوازنة/غير المتوازنة، مما يوفر تغطية تردد واسعة و خصائص توازن ممتازة في السعة/الطور.يستخدم المنتج حزمة SMD مع فقدان خط رئيسي منخفض و أداء ممتاز لخسارة الإرجاع للإدخال، مما يضمن كفاءة عالية لنقل الإشارة وانعكاسًا منخفضًا.يستخدم على نطاق واسع في مضخمات الدفع والسحب، و أنظمة الهوائيات، و شبكات المطابقة واسعة النطاق في تطبيقات التردد اللاسلكي. إنه خيار مثالي للاتصالات اللاسلكية واسعة النطاق وتحويل إشارات الواجهة الأمامية للتردد اللاسلكي.
الميزات:
التطبيقات
الاتصالات اللاسلكية واسعة النطاق
مستقبلات VHF/UHF
مرسلات VHF/UHF
مضخمات الدفع والسحب
أنظمة الهوائيات
وحدات الواجهة الأمامية للتردد اللاسلكي
مطابقة المعاوقة واسعة النطاق
معدات الاختبار والقياس
المواصفات الكهربائية (25 درجة مئوية، Z=75 أوم)
| المعلمة | شروط الاختبار | الوحدات | الحد الأدنى | النموذجي | الحد الأقصى |
| فقدان الخط الرئيسي (الخرج 1) | 5-100 ميجاهرتز | ديسيبل | - | 0.5 | 1.5 |
| فقدان الخط الرئيسي (الخرج 2) | 5-100 ميجاهرتز | ديسيبل | - | 1.0 | 2.0 |
| توازن السعة | 5-100 ميجاهرتز | ديسيبل | - | ±0.5 | ±0.5 |
| توازن الطور | 5-100 ميجاهرتز | درجات | - | ±1.0 | ±3.0 |
| خسارة الإرجاع للإدخال | 5-100 ميجاهرتز | ديسيبل | 10.0 | 15.0 | - |
الأسئلة الشائعة
س: ما هو الفرق بين بالون خط النقل والبالون التقليدي الملفوف بالسلك؟
ج: يستخدم بالون خط النقل نظرية خط النقل لتحقيق المطابقة واسعة النطاق والتحويل المتوازن/غير المتوازن، مما يوفر تغطية تردد أوسع (50-1250 ميجاهرتز) وأداء أفضل للترددات العالية. يعتمد البالون التقليدي الملفوف بالسلك على اقتران القلب المغناطيسي، مما يوفر أداءً جيدًا للترددات المنخفضة ولكن استجابة محدودة للترددات العالية. هيكل خط النقل مناسب للتطبيقات واسعة النطاق وعالية التردد.
س: ما هو تأثير فقدان الإدخال ≤1.3 ديسيبل وخسارة الإرجاع للإدخال ≥11 ديسيبل على أداء النظام؟
ج: يضمن فقدان الإدخال ≤1.3 ديسيبل كفاءة عالية لنقل الإشارة مع فقدان طاقة منخفض. تضمن خسارة الإرجاع للإدخال ≥11 ديسيبل (عادة 25 ديسيبل) مطابقة جيدة للمعاوقة، مما يقلل من انعكاس الإشارة والموجات الواقفة، ويحسن الأداء العام للنظام. إنه مناسب بشكل خاص لأنظمة الاتصالات اللاسلكية ذات متطلبات ميزانية الارتباط الصارمة.
س: كيف يمكن التقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي بشكل عام 2-8 أسابيع. سيتم تأكيد الحد الأدنى لكمية الطلب والمهلة الزمنية للمنتجات المخصصة بشكل منفصل.
