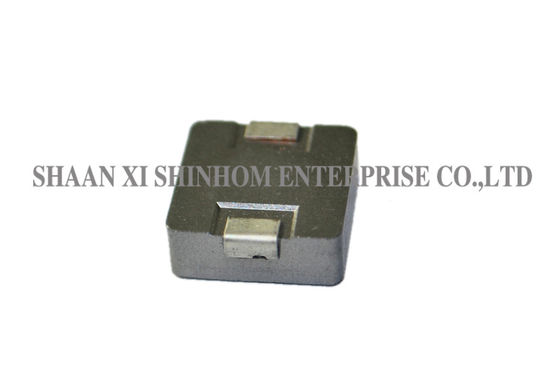

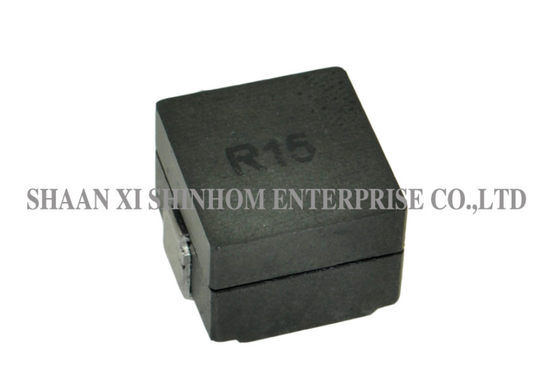

سلسلة HQ1108 محفز الطاقة الحديدي المحمي للحواسيب المحمولة

ملف خانق طاقة عالي التيار من سلسلة HQ1108

إن ملف خانق الطاقة عالي التيار من سلسلة HQ1108 مصنع باستخدام قلب محمي و تصميم هيكلي مركب، مصمم خصيصًا للأجهزة المحمولة الشخصية وأجهزة الكمبيوتر المحمولة، مما يضمن أقل مقاومة للتيار المستمر، وقدرة تيار عالية، وضوضاء صوتية منخفضة. يتميز المنتج بـ هيكل قوي وموثوق بحد أقصى للارتفاع يبلغ 8 مم وبحد أقصى للبصمة يبلغ 15.5*11 مم. وهو يتوافق مع متطلبات توجيه RoHS 2002/95/EC. وهو مناسب لـ الأجهزة المحمولة الشخصية و أجهزة الكمبيوتر المحمولة و الخوادم. إنه خيار مثالي لتطبيقات ملفات خانق الطاقة عالية التيار في إدارة الطاقة وتحويل التيار المستمر إلى تيار مستمر.الميزات

أقل مقاومة للتيار المستمر لكل ميكروهنري

• الارتفاع - 8 مم كحد أقصى.

• البصمة - 15.5*11 مم كحد أقصى.

• تصنيف التيار - يصل إلى 50 أمبير ذروة

• نطاق الحث - 0.14 ميكروهنري إلى 2.25 ميكروهنري

• يتعامل مع تيارات عابرة عالية دون تشبع

• ضوضاء صوتية منخفضة للغاية

• يتوافق مع توجيه RoHS 2002/95/EC

• التطبيقات:

تطبيقات الأجهزة المحمولة الشخصية/أجهزة الكمبيوتر المحمولة/أجهزة الكمبيوتر المكتبية/الخوادم

• محولات POL عالية التيار
• مزودات طاقة منخفضة الارتفاع وعالية التيار
• أجهزة تعمل بالبطارية
• محولات DC/DC في أنظمة الطاقة الموزعة
• محول DC/DC لمصفوفة البوابات القابلة للبرمجة ميدانيًا (FPGA)
• ملاحظات:

تردد الاختبار: 100 كيلو هرتز / 0.1 فولت تيار مستمر

• أداة الاختبار: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• سيؤدي تيار التصنيف الحراري (Irms) إلى ارتفاع درجة حرارة الملف تقريبًا، △T=40℃ بدون فقدان القلب.
• سيؤدي تيار التشبع (Isat) إلى انخفاض L0 بنسبة 10% تقريبًا.
• يجب ألا تتجاوز درجة حرارة الجزء (درجة الحرارة المحيطة + ارتفاع درجة الحرارة) 125℃ في أسوأ ظروف التشغيل. يؤثر تصميم الدائرة، والمكونات، وحجم وسمك مسارات لوحة الدوائر المطبوعة، وتدفق الهواء، وتدابير التبريد الأخرى على درجة حرارة الجزء. يجب التحقق من درجة حرارة الجزء في التطبيق النهائي.
• درجة حرارة التشغيل: -40℃ - +105℃.
• درجة حرارة التخزين: -40℃ - +105℃.
• ملاحظة: يمكن تخصيص مواصفات المنتج.

الأسئلة الشائعة

س: كيف أتقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟

ج:

يقلل القلب المحمي من التداخل الكهرومغناطيسي، بينما يوفر الهيكل المركب ضوضاء صوتية منخفضة للغاية. تمنع قدرة التعامل مع التيار العابر العالي التشبع، مما يجعلها مناسبة لمحول POL عالي التيار ومزودات الطاقة منخفضة الارتفاع وعالية التيار. وهي مناسبة لتطبيقات مثل الأجهزة المحمولة الشخصية وأجهزة الكمبيوتر المحمولة والخوادم.مجانية وسيتم شحنها في غضون 3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي بشكل عام 2-8 أسابيع؛ سيتم تأكيد المنتجات المخصصة بشكل منفصل.س: هل تدعمون طلبات التجربة الصغيرة؟

ج:

يقلل القلب المحمي من التداخل الكهرومغناطيسي، بينما يوفر الهيكل المركب ضوضاء صوتية منخفضة للغاية. تمنع قدرة التعامل مع التيار العابر العالي التشبع، مما يجعلها مناسبة لمحول POL عالي التيار ومزودات الطاقة منخفضة الارتفاع وعالية التيار. وهي مناسبة لتطبيقات مثل الأجهزة المحمولة الشخصية وأجهزة الكمبيوتر المحمولة والخوادم.س: ما هي أهمية القلب المحمي والهيكل المركب للتطبيقات؟

ج:

يقلل القلب المحمي من التداخل الكهرومغناطيسي، بينما يوفر الهيكل المركب ضوضاء صوتية منخفضة للغاية. تمنع قدرة التعامل مع التيار العابر العالي التشبع، مما يجعلها مناسبة لمحول POL عالي التيار ومزودات الطاقة منخفضة الارتفاع وعالية التيار. وهي مناسبة لتطبيقات مثل الأجهزة المحمولة الشخصية وأجهزة الكمبيوتر المحمولة والخوادم.
