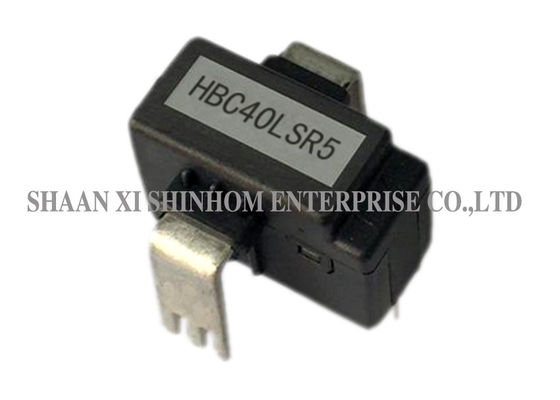

HBC-LSR5 سلسلة تأثير حلقة مغلقة متعددة الوضع قاعة تأثير الاستشعار الحالية مع 0 إلى 50A المدخلات ، وتوفير الجهد 5V
مستشعر التيار متعدد المدى من سلسلة H BC-LSR5 هو عبارة عن جهاز حلقة مغلقة يعتمد على مبدأ القياس لتأثير القاعة وطريقة توازن فارغة ، مع عزل كلفاني بين الدائرة الأولية والثانوية. يوفر قياسًا إلكترونيًا دقيقًا للتيار المستمر أو التيار النبضي.
تعليمات الإستخدام
ميزات:
التطبيقات:
البيانات الكهربائية:
HBC06 LSR5 | HBC10 LSR5 | HBC15 LSR5 | HBC20 LSR5 | HBC25 LSR5 | HBC30 LSR5 | HBC40 LSR5 | HBC50 LSR5 | ||
| دخل المدخلات الحالية (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | ا |
| اختبار النطاق الحالي | ± 15 | ± 25 | ± 37.5 | ± 50 | ± 62.5 | ± 75 | ± 100 | ± 105 | ا |
| نسبة الدوران (Np / Ns) | 1: 1200 | 1: 1000 | 1: 1125 | 1: 1000 | 1: 1250 | 1: 1125 | 1: 1000 | 1: 1000 | تي |
| الجهد الناتج تقييمه | ± 0.8 ± 0.5٪ | الخامس | |||||||
| مصدر التيار | + 5 ± 5٪ | الخامس | |||||||
| تعويض الجهد | 2.5 ± 0.5٪ | الخامس | |||||||
| الجهد المرجعي (VR) | 2.5 ± 0.8٪ | الخامس | |||||||
| الجهد المرجعي الخارجي | 2،0-2،8 | الخامس | |||||||
| إزاحة الجهد الانجراف | ≤ ± 0.1 | بالسيارات / ℃ | |||||||
| الجهد الناتج الانجراف | ≤ ± 0.05 | بالسيارات / ℃ | |||||||
| الخطي (IP = 0- ± معهد البوليتكنيك الوطني) | ≤ ± 0.2 | ٪ FS | |||||||
| صف دراسي | ≤ ± 1.0 | ٪ | |||||||
| دي / دينارا | > 50 | A / ميكرو ثانية | |||||||
| وقت الاستجابة | ≤1 | ميكرو ثانية | |||||||
| عرض النطاق الترددي (-1db) | DC 100 ~ | KHZ | |||||||
| الجهد العزل | 2.5 @ (50HZ، 1min) | KV | |||||||
| درجة حرارة التشغيل | -40 ~ + 85 | ℃ | |||||||
| درجة حرارة التخزين | -40 ~ + 105 | ℃ | |||||||
ملاحظات: يمكن تخصيص مواصفات المنتج
