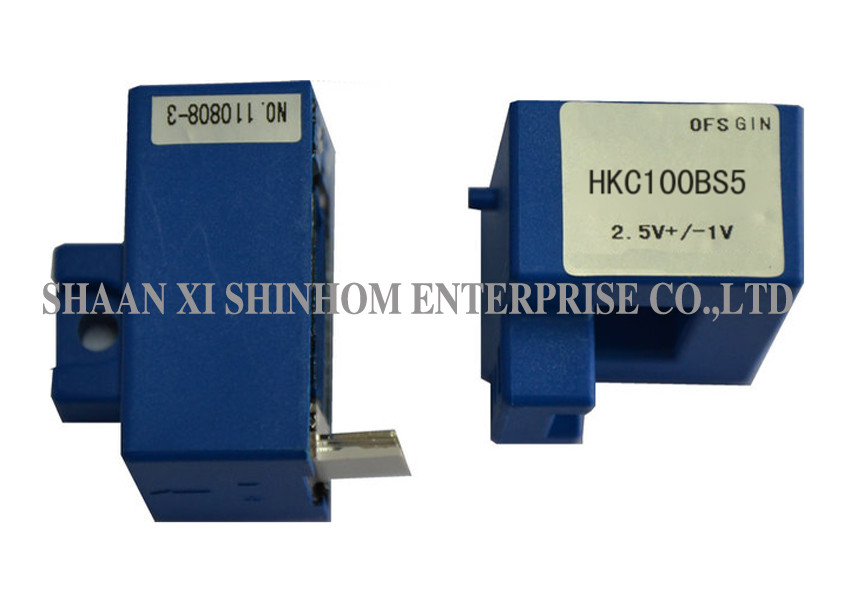

HKC-BS5 / BR5 سلسلة عالية الدقة حلقة مغلقة قاعة تأثير الاستشعار الحالية لحماية التتابع
HKC -BS5 / BR5 مستشعر حالي لتأثير القاعة قابل للفك هو عبارة عن جهاز حلقة مفتوحة يعتمد على مبدأ قياس تأثير القاعة ، مع عزل كلفاني بين الدائرة الأولية والثانوية. يوفر قياسًا إلكترونيًا دقيقًا للتيار المستمر أو التيار النبضي.
التطبيقات:
تعليمات الإستخدام
البيانات الكهربائية:
HKC50BS5 / BR5 HKC100BS5 / BR5 HKC200BS5 / BR5 HKC300BS5 / BR5 HKC400BS5 / BR5 HKC500BS5 / BR HKC600BS5 / BR5 | ||||||||
| تقييم المدخلات الحالية | 50 | 100 | 200 | 300 | 400 | 500 | 600 | ا |
| اختبار النطاق الحالي | 100 | 200 | 400 | 600 | 800 | 900 | 900 | ا |
| الجهد الناتج تقييمه | 0.625 ± 1٪ | الخامس | ||||||
| صفر الجهد المتبقية | 2.5 ± 0.5٪ | الخامس | ||||||
| مصدر التيار | + 5 ± 5٪ / + 12 ± 5٪ | الخامس | ||||||
| تعويض الجهد | ≤ ± 25 | بالسيارات | ||||||
| الجهد المغناطيسي تعويض | ≤ ± 20 | ≤ ± 15 | بالسيارات | |||||
| إزاحة الجهد الانجراف | ≤ ± 2.0 | ≤ ± 1 | بالسيارات / ℃ | |||||
| الخطي | ≤ ± 1 | ٪ FS | ||||||
| وقت الاستجابة | ≤3 | ميكرو ثانية | ||||||
| الجهد العزل | 50HZ، 1min، 2.5 | KV | ||||||
| درجة حرارة التشغيل | -40 ~ + 85 | ℃ | ||||||
| درجة حرارة التخزين | -40 ~ + 105 | ℃ | ||||||
ملاحظات: يمكن تخصيص مواصفات المنتج
