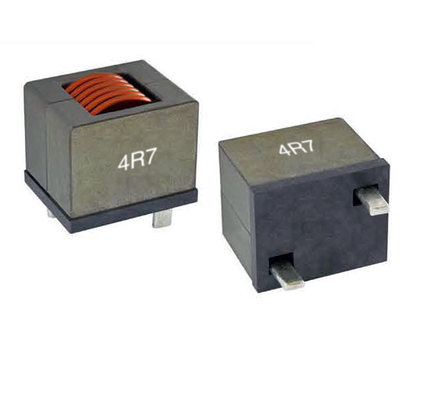

سبائك الحديد الأساسية تراجع محاثات الطاقة عالية الحالية 80A للعاكسين

محث تيار عالي من خلال الفتحة ، محاثات طاقة عالية الجهد من سبائك الحديد المسحوق

التطبيقات:

• تطبيقات التيار العالي ودرجات الحرارة العالية
• محولات DC / DC
• محرك التيار العالي وتبديل الضجيج
• العاكسون

ميزات:

• تشغيل بدرجة حرارة عالية ، حتى 180 درجة مئوية متواصلة بدون تقادم
• انخفاض معدل DCR لتقليل الفاقد وتقليل ارتفاع درجة الحرارة
• توفر التكنولوجيا الأساسية لسبائك الحديد المسحوق تحريضًا وتشبعًا مستقرين فوق درجة حرارة التشغيل مع خسائر أساسية مرضية
• يعطي التشبع الناعم انخفاضًا في الحث يمكن التنبؤ به مع زيادة التيار المستمر بشكل مستقل عن درجة الحرارة
• يتم تجريد المحطة القياسية وتعبئتها من أجل التثبيت من خلال الفتحة ولكن تتوفر تكوينات طرفية أخرى مثل النحاس المكشوف و SMD ودبوس تثبيت الضغط عند الطلب
• الخيارات المخصصة متاحة

ملحوظة:

• تتم الإشارة إلى جميع بيانات الاختبار إلى درجة حرارة 25 درجة مئوية
• نطاق درجة حرارة التشغيل -40 درجة مئوية إلى + 180 درجة مئوية
• يجب ألا تتجاوز درجة حرارة الجزء (المحيط + ارتفاع درجة الحرارة) 180 درجة مئوية تحت ظروف التشغيل الأسوأ.يؤثر تصميم الدائرة ، ووضع المكونات ، وحجم أثر PWB وسمكه ، وتدفق الهواء وأحكام التبريد الأخرى على درجة حرارة الجزء.يجب التحقق من درجة حرارة الجزء في التطبيق النهائي
• جهد العزل ، الملف إلى النواة: 350 فولت تيار مستمر ، 60 ثانية ، 5 مللي أمبير كحد أقصى.
• سوف يتسبب التيار المقنن بالحرارة (Irms) في ارتفاع درجة حرارة الملف تقريبًا ، △ T = 40 ℃ دون فقد القلب.
• سيؤدي تيار التشبع (Isat) إلى انخفاض L0 بنسبة 30٪ تقريبًا

ملاحظة: يمكن تخصيص مواصفات المنتج.
