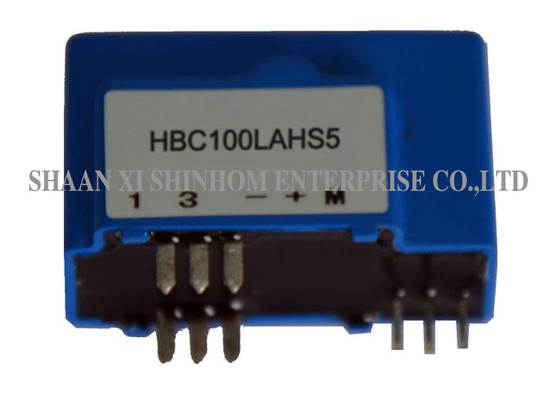

الـHBC100LAHS5 حلقة مغلقة مستشعر تيار تأثير هال يستخدم مبدأ الحلقة المغلقة (المكافأة) ، مما يوفر عزلًا كهربائيًا بين الدوائر الأولية والثانوية. يقيس بدقة DC ،التكييفأو تيار نبض مع نطاق قياس0-100A ونسبة الدوران من1:1200. المنتج لديه جهد إمداد+5V±5% وجهد خروجي اسمي±0.625V±0.5 ٪ ، يوفر دقة عالية وسهولة التثبيت.محولات،محركات AC/DC ذات سرعة متغيرة،UPS،إعادة تشغيل مصادر الطاقة،استشعار التيار الكهروضوئي،قياس مربع مزيج الطاقة الجديد،استشعار تيار طاقة الرياح،أجهزة شحن الكهرباء الكهربائية الحاليتطبيقات السيارات التي تعمل بالأسلاكتحويل تردد الأجهزة المنزليةضاغطات هواء آليةجهاز استشعار التيار الحالي للبطارية الهجينة، وأنظمة القيادة الكهربائية للسيارات.
| HBC100LAHS5 | ||
| التيار الإدخالي المسموح به ((Ipn) | 100 | أ |
| نطاق تيار الاختبار ((Ip) | ± 240 | أ |
| نسبة الدوران ((Np/Ns) | 1:1200 | T |
| الجهد الخارجي الاسمي | ± 0.625 ± 0.5% | V |
| فولتاج التزويد | +5±5% | V |
| تيار الاستهلاك | 20+ Ip *( Np/Ns) | mA |
| الجهد المضطرب | 2.5±0.4% | V |
| الجهد المرجعي ((VR)) | 2.5±0.5% | V |
| الجهد المرجعي الخارجي | 2.0-28 | V |
| الجهد المتحرك | ≤±0.1 | mV/°C |
| الجهد الخارجي Drift | ≤±0.05 | mV/°C |
| خطيةIp=0-±Ipn) | ≤±0.2 | %FS |
| فئة | ≤±1.0 | % |
| di/dt | > 100 | A/μS |
| وقت الاستجابة ((100A/μS، 10% ∼90%) | ≤1 | μS |
| عرض النطاق الترددي ((-3db) | DC ¥100 | KHZ |
| فولتاج العزل ((50 هرتز، AC،1 دقيقة) | 5.0 | KV |
| درجة حرارة التشغيل ((TA)) | -40+85 | °C |
| درجة حرارة التخزين ((TS)) | -40+105 | °C |
| الوزن الإجمالي ((M) | 22 | g |
ملاحظات: يمكن تخصيص مواصفات المنتج
