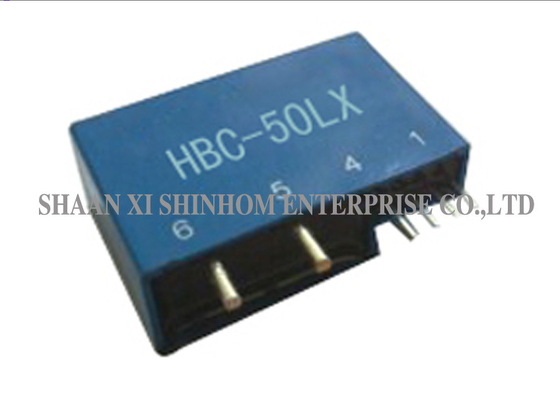

يستخدم مستشعر تيار تأثير هول مغلق الحلقة من سلسلة HBC-LX مبدأ الحلقة المغلقة (التعويض)، مما يوفر عزلاً كهربائيًا بين الدوائر الأولية والثانوية. يقيس بدقة تيارات التيار المستمر (DC) أو المتردد (AC) أو النبضية بنطاق قياس من 0-75 أمبير. جهد تغذية المنتج هو DC +5.0 فولت. يوفر دقة عالية، خطية ممتازة، انحراف حراري منخفض، وقدرة عالية على رفض التداخل الخارجي. يتميز بزمن استجابة محسّن، لا فقدان في الإدخال، استهلاك طاقة منخفض، سهولة التركيب، ودعم التخصيص. يستخدم على نطاق واسع في العواكس، أنظمة الطاقة غير المنقطعة (UPS)، استشعار تيار الطاقة الكهروضوئية، استشعار تيار طاقة الرياح، تطبيقات القيادة بالأسلاك في السيارات، تحويل تردد الأجهزة المنزلية، قياس صناديق التجميع للطاقة الجديدة، واستشعار تيار معدات شحن المركبات الكهربائية.
| HBC-05LX | HBC-10LX | HBC-15LX | HBC-20LX | ||||||
| HBC-25LX | HBC-30LX | HBC-50LX | HBC-75LX | ||||||
| تيار الإدخال المقنن | 5 | 10 | 15 | 20 | 25 | 30 | 50 | 75 | أمبير |
| نطاق تيار الاختبار | 10 | 20 | 30 | 40 | 50 | 60 | 100 | 150 | أمبير |
| نسبة اللفات | 4:1000 | 3:1500 | 2:1500 | 2:2000 | 1:1250 | 1:1500 | 1:2500 | 1:3750 | |
| جهد الخرج المقنن | 4±0.5% | فولت | |||||||
| جهد التغذية | ±15±5% | فولت | |||||||
| تيار الإزاحة الصفري | ≤±0.04 | فولت | |||||||
| تيار الاستهلاك | ≤±18±20 | ملي أمبير | |||||||
| الخطية | ≤±0.2 | %FS | |||||||
| زمن الاستجابة | ＜1 | ميكرو ثانية | |||||||
| الانحراف الحراري للخرج | ＜±0.02 | %/℃ | |||||||
| الانحراف الحراري الصفري | ≤±1 | ملي فولت/℃ | |||||||
| جهد العزل | 50(60) هرتز، 1 دقيقة، 2.5 | كيلو فولت | |||||||
| قوة العزل | ＞1000 | ميجا أوم | |||||||
| درجة حرارة التشغيل | -40～+85 | ℃ | |||||||
| درجة حرارة التخزين | -40～+105 | ℃ | |||||||
ملاحظات: يمكن تخصيص مواصفات المنتج
س: ما هو جهد تغذية هذا المستشعر؟
ج: جهد التغذية هو DC +5.0 فولت، وهو مناسب لتصميمات الأنظمة ذات الجهد المنخفض والتكامل السهل في مختلف الأجهزة الإلكترونية وأنظمة الطاقة الجديدة.
س: ما هي مزايا عدم فقدان الإدخال واستهلاك الطاقة المنخفض؟
ج: عدم فقدان الإدخال يضمن عدم تأثر الدائرة قيد الاختبار بالمستشعر، مما يحافظ على كفاءة الدائرة الأصلية. استهلاك الطاقة المنخفض يقلل من التسخين الذاتي للمستشعر، ويحسن الاستقرار طويل الأمد، ويقلل من استهلاك طاقة النظام.
س: ما هي أنواع التيارات التي يمكن لهذا المستشعر قياسها؟
ج: يمكنه قياس تيارات التيار المستمر (DC) والمتردد (AC) والنبضية بدقة، وهو مناسب لمتطلبات قياس أشكال الموجة المعقدة المختلفة.
س: كيف يمكن التقدم بطلب للحصول على عينات؟ وما هي المهلة الزمنية؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والطراز المستهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل. المهلة الزمنية للطلبات الكبيرة هي عمومًا 2-8 أسابيع.
