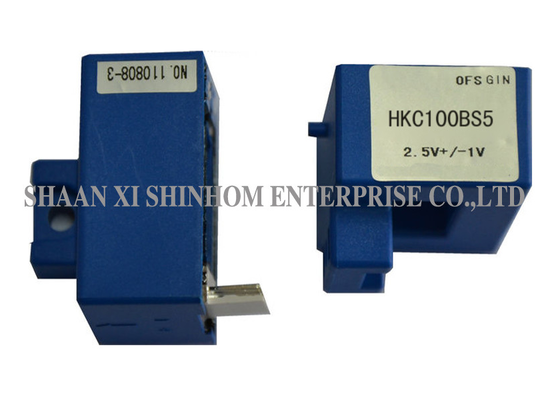

الـسلسلة HKC-BS5/BR5مستشعر تيار تأثير هول مفتوح الحلقة يعتمد على مبدأ قياس تأثير هول، وتوفير العزلة الكهربائية بين الدوائر الأولية والثانوية. فإنه يقيس بدقة DC، AC،أو التيارات النبضةيحتوي المنتج على تصميم قابل للفصل لسهولة التثبيت ويوفر دقة عالية. يتم استخدامه على نطاق واسع في مصادر الطاقة لحام، وتطبيقات تعمل بالبطاريات، محركات السرعة المتغيرة AC،محركات المحركات الخدمية، محركات التيار المباشر محولات ثابتة ، إمدادات الطاقة التبديلية (SMPS) ، ومصادر الطاقة غير المتقطعة UPS.
الخصائص
مبدأ القياس (تأثير هال)
نوع القياس: DC / AC / نبض
العزل العزل الكهربائي بين العزل الأساسي والثانوي
طريقة التثبيت
الدقة الدقة العالية
تثبيت سهل
التطبيقات:
تعليمات الاستخدام
بيانات كهربائية:
|
إضافة إلى ذلك ، يمكن أن يكون هناك إضافات إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة. |
||||||||
| التيار الإدخالي المسموح به | 50 | 100 | 200 | 300 | 400 | 500 | 600 | أ |
| نطاق تيار الاختبار | 100 | 200 | 400 | 600 | 800 | 900 | 900 | أ |
| الجهد الخارجي الاسمي | 0.625±1% | V | ||||||
| الجهد المتبقي الصفر | 2.5±0.5% | V | ||||||
| فولتاج التزويد | +5±5%/+12±5% | V | ||||||
| الجهد المضطرب | ≤ ± 25 | mV | ||||||
| الجهد المغناطيسي | ≤±20 | ≤±15 | mV | |||||
| الجهد المتحرك | ≤±20 | ≤±1 | mV/°C | |||||
| خطية | ≤±1 | %FS | ||||||
| وقت الاستجابة | ≤3 | μS | ||||||
| الجهد العازل | 50 هرتز، دقيقة واحدة2.5 | KV | ||||||
| درجة حرارة العمل | -40+85 | °C | ||||||
| درجة حرارة التخزين | -40+105 | °C | ||||||
ملاحظات: يمكن تخصيص مواصفات المنتج
الأسئلة الشائعة
س: ما هو مبدأ عمل جهاز استشعار تيار تأثير هال المفتوح؟
الجواب: يعمل جهاز استشعار التأثير الهال المفتوح على أساس مبدأ تأثير هال. يتم اكتشاف المجال المغناطيسي الناتج عن التيار المقاس بواسطة عنصر هال.والذي يخرج إشارة الجهد متناسبة مع قوة المجال المغناطيسييتم الحصول على العزل الكهربائي بين الأساسية والثانوية من خلال ربط الدائرة المغناطيسية ، لا يتطلب اتصالًا كهربائيًا مباشرًا ، مما يضمن السلامة والموثوقية.
س: ما هو الفرق بين أجهزة استشعار تيار هال المفتوحة والمغلقة؟
ج: أجهزة الاستشعار ذات الحلقة المفتوحة تضخم وتخرج بشكل مباشر جهد هال. وهي تقدم بنية بسيطة، وتكلفة أقل، واستجابة سريعة، مناسبة للقياس الصناعي العام.أجهزة استشعار الحلقة المغلقة تستخدم لف التعويض لتوليد مجال مغناطيسي معارض، مما يوفر دقة أعلى وانحراف درجة حرارة أقل.سلسلة HKC-BS5/BR5يقدم تصميم الحلقة المفتوحة أداءً أفضل من حيث التكلفة ، وهو مناسب لمعظم التطبيقات الصناعية.
س: ما هي مزايا التصميم القابل للفصل؟
الجواب: التصميم القابل للفصل يسهل تركيب جهاز الاستشعار وصيانته واستبداله. لا تحتاج إلى أدوات معقدة للتجميع وتفكيكه،تحسين كفاءة التثبيت في الموقع وسهولة الصيانة.
