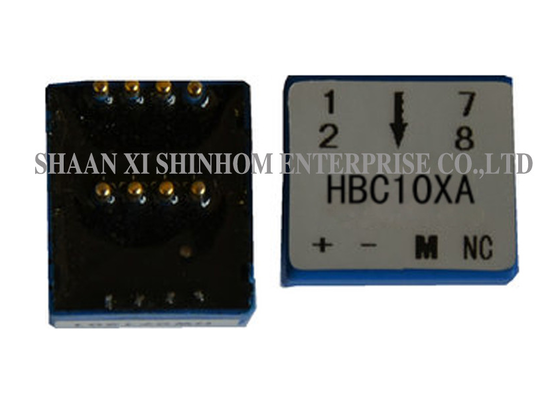

السلسلة HBC-Xيستخدم مستشعر تيار تأثير هول ذو الحلقة المغلقة مبدأ الحلقة المغلقة (التعويض)، مما يوفر العزل الكهربائي بين الدوائر الأولية والثانوية. إنه يقيس بدقة التيارات DC أو AC أو النبضية مع نطاق قياس يبلغ0-50A. المنتج لديه جهد إمداد قدرهتيار مستمر ± 15 فولت ± 5%. الالسكن بوعاء الايبوكسييوفر حماية ممتازة ضد الرطوبة والغبار والعزل. إنه يقدمدقة عالية,الخطية ممتازة,انحراف درجة حرارة منخفضة، ورفض التدخل الخارجي العالي. ويتميز بوقت الاستجابة الأمثل،لا خسارة الإدراج,انخفاض استهلاك الطاقة، سهلة التركيب، ودعم التخصيص. ويستخدم على نطاق واسع فيالعاكسون,يو بي إس,استشعار التيار الكهروضوئي,تبديل إمدادات الطاقة,محركات التردد المتغير، ومختلفتطبيقات الطاقة الجديدة.
سمات
التطبيقات
البيانات الكهربائية:
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| تصنيف الإدخال الحالي | 10 | 20 | 30 | 50 | أ |
| اختبار النطاق الحالي | 20 | 40 | 60 | 100 | أ |
| نسبة المنعطفات | 1000 | 1000 | 1500 | 2500 | ت |
| مقاومة اللف ثانية | 60 | 60 | 100 | 150 | أوم |
| تصنيف الانتاج الحالي | 10±0.5% | 20±0.5% | 20±0.5% | 20±0.5% | أماه |
| جهد الإمداد | ±15±5% | V | |||
| الإزاحة الحالية | ± ± 0.25 | أماه | |||
| إزاحة الانجراف الحالي | -40～+85 درجة مئوية ±±0.5 | أماه | |||
| الخطية | ± ± 0.2 | %FS | |||
| فصل | ± ± 0.7 | % | |||
| دي/دت | >50 | أ/ميكروثانية | |||
| وقت الاستجابة | <1 | ميكروس | |||
| عرض النطاق الترددي | العاصمة ~ 200 | كيلو هرتز | |||
| جهد العزل | 2.5 | كيلو فولت | |||
| درجة حرارة التشغيل | -40~+85 | درجه مئوية | |||
| درجة حرارة التخزين | -40～+105 | درجه مئوية | |||
| المنعطفات |
المنعطفات نسبة |
تصنيف الإدخال الحالي إبن [أ] |
تصنيف الجهد الناتج خارج [الخامس] |
الحزب الثوري المؤسسي DCR[mΩ] |
محاثة بري [أوه] |
| مرحلة واحدة | 1 | ±10(±20,±30,±50) | 2.5±0.625 | 0.05 | 0.025 |
| 2 | ±5(±10,±15,±25) | 2.5±0.625 | 0.20 | 0.1 | |
| 4 | ±2.5(±5,±7.5,±12.5) | 2.5±0.625 | 1.00 | 0.4 | |
| ثلاث مراحل | 1 | ±10(±20,±30) | 2.5±0.625 | 0.05 | 0.025 |
ملاحظات: يمكن تخصيص مواصفات المنتج
التعليمات
س: ما هي مميزات الايبوكسي بوتينغ؟
ج: يوفر وعاء راتنجات الإيبوكسي حماية ممتازة ضد الرطوبة والغبار والعزل. إنه يضمن التشغيل المستقر طويل الأمد للمستشعر في مختلف البيئات القاسية، مما يعزز القوة الميكانيكية ومقاومة الاهتزاز.
س: ما هو الجهد الكهربائي لهذا المستشعر؟
ج: جهد الإمداد هوتيار مستمر ± 15 فولت ± 5%. نطاق الجهد الواسع مناسب لمختلف أنظمة إمداد الطاقة الصناعية، مما يسهل تكامل النظام.
س: ما هي مزايا عدم فقدان الإدراج وانخفاض استهلاك الطاقة؟
ج:لا خسارة الإدراجيضمن عدم تأثر الدائرة قيد الاختبار بالمستشعر، والحفاظ على كفاءة الدائرة الأصلية.انخفاض استهلاك الطاقةيقلل من التسخين الذاتي للمستشعر، ويحسن الاستقرار على المدى الطويل، ويقلل من استهلاك طاقة النظام.
