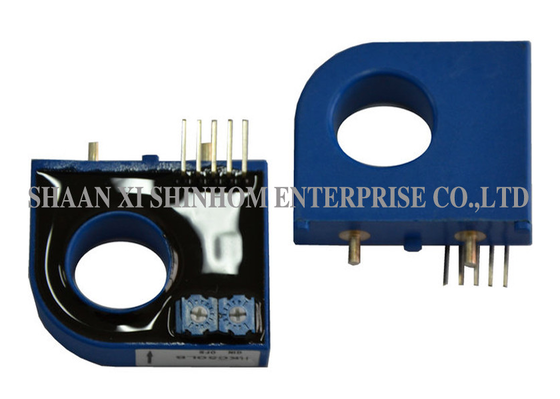

الـسلسلة HKC-LBS5مستشعر تيار تأثير هول مفتوح الحلقة يعتمد على مبدأ قياس تأثير هول، وتوفير العزلة الكهربائية بين الدوائر الأولية والثانوية. فإنه يقيس بدقة DC، AC،أو التيارات النبضةالمنتج يستخدمتصميم الحلقة المفتوحةبجهد إمدادات24 فولت (± 5٪)الجهد الإخراج المسموح به هو0.625 فولت ± 1%يقدمتثبيت سهل,دقة عالية، ومدى درجة حرارة التشغيل من-25°C إلى +85°Cإنه متوافق معUL94-V0معايير مضاعفة للحريقRoHSمتطلبات بيئية.إمدادات الطاقة التبديلية (SMPS),إمدادات الطاقة غير المتقطعة (UPS),معدات تحكم التردد المتغير,محولات,المحركات الكهربائية,مراقبة الشبكة,محركات التيار المتغير,محركات المحركات الخدمية,محولات ثابتة ذات محرك ثابت، ومصادر الطاقة لحام.
| HKC50LBS5 | HKC100LBS5 | HKC200LBS5 | HKC300LBS5 | ||
|---|---|---|---|---|---|
| التيار الإدخالي المسموح به | 50 | 100 | 200 | 300 | أ |
| نطاق تيار الاختبار | 75 | 150 | 300 | 450 | أ |
| الجهد الخارجي الاسمي | 0.625±1% | V | |||
| فولتاج التزويد | 24±5% | V | |||
| الجهد الصفري | 2.5±0.025 | V | |||
| الاستهلاك الحالي | ≤20 | mA | |||
| خطية | ≤±1 | %FS | |||
| وقت الاستجابة | <5 | μs | |||
| تحرك درجة حرارة الخروج | ≤±3 | mV / °C | |||
| الانجراف الحراري الصفري | ≤±1 | mV/°C | |||
| فولتاج العزل 50 ((60) هرتز،1 دقيقة | 2.5 | KV | |||
| درجة حرارة العمل | -10 ¢ + 80 | °C | |||
| درجة حرارة التخزين | -40+85 | °C | |||
ملاحظات: يمكن تخصيص مواصفات المنتج
س: ما هو الفرق بين أجهزة استشعار تيار هال المفتوحة والمغلقة؟
أ:أجهزة استشعار الحلقة المفتوحة تضخم وتصدر بشكل مباشر جهد هال. وهي تقدم بنية بسيطة، وتكلفة أقل، واستجابة سريعة، مناسبة للقياس الصناعي العام.أجهزة استشعار الحلقة المغلقة تستخدم لف التعويض لتوليد مجال مغناطيسي معارض، مما يوفر دقة أعلى وانحراف درجة حرارة أقل.سلسلة HKC-LBS5يقدم تصميم الحلقة المفتوحة أداءً أفضل من حيث التكلفة ، وهو مناسب لمعظم التطبيقات الصناعية.
س: ما هو نطاق الجهد الخارجي لهذا المستشعر؟
أ:الجهد الخارجي الاسمي هو0.625 فولت ± 1%، مما يتوافق مع التيار القياسي للقياس من 300A. إشارة الإخراج تختلف خطيا مع التيار المقاس ويمكن الاتصال مباشرة إلى PLC، DCS، أو دوائر أخذ العينات ADC.
س5: كيفية طلب العينات؟ ما هو الوقت الزمني؟
أ:يمكنك تقديم نموذج طلب من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك ونموذج الهدف.مجاناًوسيتم شحنها داخل3-5 أيام عمل. وقت التوصيل للطلبات الجماعية هو عموما2- 8 أسابيع.
