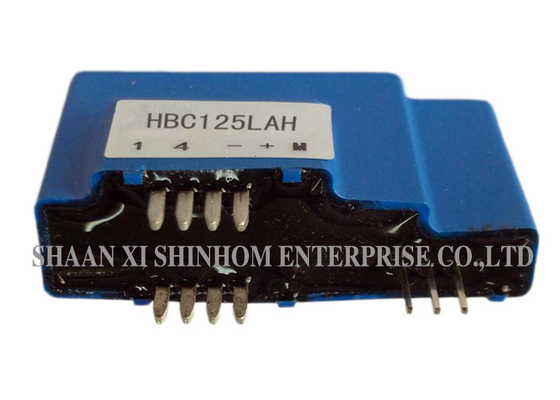

يعتمد مستشعر التيار ذو الحلقة المفتوحة بتأثير هول من سلسلة HBC125LAH على مبدأ قياس تأثير هول، مما يوفر عزلاً كهربائياً بين الدوائر الأولية والثانوية. ويقيس بدقة التيارات المستمرة والمترددة، بتيار مقنن يبلغ 125 أمبير وتيار خرج مقنن يبلغ 125 مللي أمبير ±0.5%. يتميز المنتج بجهد إمداد يبلغ ±12 إلى ±15 فولت (±5%). ويوفر دقة عالية وسهولة في التركيب. درجة حرارة التشغيل: -25 إلى +85 درجة مئوية. وهو متوافق مع معايير مقاومة اللهب UL94-V0 ومتطلبات البيئة الخاصة بـ RoHS. ويُستخدم على نطاق واسع في مصادر إمداد الطاقة ذات الوضع المفتاحي (SMPS)، وأنظمة إمداد الطاقة غير المنقطعة (UPS)، ومعدات التحكم في التردد المتغير، والعاكسات الكهربائية، والتطبيقات التي تعمل بالبطاريات، ومحركات السرعة المتغيرة للتيار المتردد، ومشغلات محركات السيرفو، والمحولات الساكنة لمحركات التيار المستمر، ومصادر طاقة اللحام.
| HBC125LAH | ||
| تيار الدخل المقنن (IPN) | 125 | أمبير |
| نطاق التيار (IP) | 0～±200 | أمبير |
| معاوقة الحمل (@IPN) ±12 فولت (@±ADC) | 14～48 | Ω |
| ±12 فولت (@ARMS) | 14～15 | |
| ±15 فولت (@±ADC) | 29～70 | Ω |
| ±15 فولت (@ARMS) | 29～29 | |
| التيار المقنن الثانوي | 125±0.5% | مللي أمبير |
| جهد الإمداد (VC) | ±12～±15±5% | فولت |
| تيار استهلاك الطاقة الساكن (25℃ @±15V) | ≤±20 | مللي أمبير |
| نسبة اللفات | 1:1000 | |
| عدم توازن تيار الصفر | ≤±0.2 | مللي أمبير |
| انحراف منظم الحرارة للفقد الكهربائي (-40℃～+85℃) | ≤±0.95 | مللي أمبير |
| زمن الاستجابة | ＜1.0 | ميكروثانية |
| الخطية | ≤±0.2 | %FS |
| جهد العزل (50/60 هرتز، دقيقة واحدة) | 2.5 | كيلوفولت |
| دقة تتبع di/dt | ＞50 | أمبير/ميكروثانية |
| عرض النطاق الترددي (-3dB) | DC…100 | كيلوهرتز |
| مقاومة الملف @70℃ | 35 | Ω |
| درجة حرارة التشغيل | -40～+85 | ℃ |
| درجة حرارة التخزين | -40～+105 | ℃ |
يمكن تخصيص مواصفات المنتج
س: ما هو مبدأ عمل مستشعر التيار ذي الحلقة المفتوحة بتأثير هول؟
ج: يعمل مستشعر التيار ذو الحلقة المفتوحة بتأثير هول بناءً على مبدأ قياس تأثير هول. يتم اكتشاف المجال المغناطيسي الناتج عن التيار المقاس بواسطة عنصر هول، والذي يُخرج إشارة جهد تتناسب طردياً مع شدة المجال المغناطيسي. ويتحقق العزل الكهربائي بين الدائرتين الأولية والثانوية من خلال اقتران الدائرة المغناطيسية دون الحاجة إلى أي اتصال كهربائي مباشر، مما يضمن الأمان والموثوقية.
س: كيف يمكن التقدم بطلب للحصول على عينات؟ وما هي المدة الزمنية للتسليم؟
ج: يمكنك تقديم طلب الحصول على عينة عبر موقعنا الإلكتروني أو البريد الإلكتروني. يُرجى تزويدنا بمعلومات شركتك والطراز المطلوب. العينات مجانية ويتم شحنها خلال 3-5 أيام عمل. وتتراوح المدة الزمنية لتسليم الطلبات الكبيرة عادةً بين 2 إلى 8 أسابيع.
