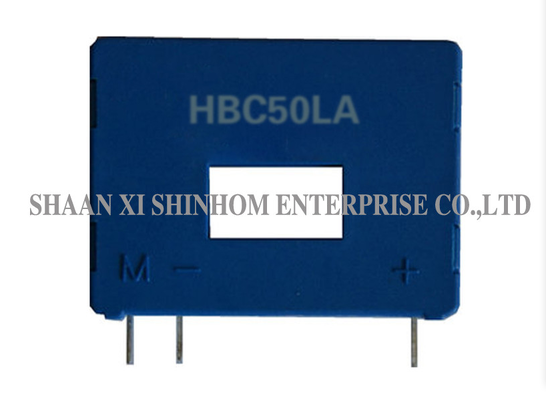

الـسلسلة HBC-LAيستند جهاز استشعار تيار تأثير هول إلى مبدأ قياس تأثير هول ، مما يوفر عزلًا كهربائيًا بين الدوائر الأولية والثانوية. يقيس بدقة DC ، AC ،أو التيارات النبضية مع نطاق قياس من 0-100Aيقدم المنتج تيار خروجي مقيّم 25mA±0.5٪ أو 50mA±0.5٪ ، ويوفر دقة عالية وتركيبًا سهلًا. يستخدم اختبار الأداء الديناميكي شريطًا واحدًا يملأ الثقب الأساسي تمامًا ، ويحتوي على مساحة تصل إلى 50mA±0.5٪.مع التلف السلكي الأساسي حول الجزء العلوي من جهاز الاستشعار لتحقيق اقتران مغناطيسي مثالييتم استخدامه على نطاق واسع في مصادر الطاقة لحام، وتطبيقات تعمل بالبطارية، محركات السرعة المتغيرة التيار المتردد، محركات المحركات الخدمية، تبديل مصادر الطاقة، UPS، ومحركات محركات DC المحولات الثابتة.
انتباه
الخصائص:
التطبيقات:
بيانات كهربائية:
| البند | HBC25LA | HBC50LA | HBC75LA | HBC100LA | |
| التيار الإدخالي المسموح به | 25 | 50 | 75 | 100 | أ |
| نطاق تيار الاختبار | 0 ± 38 | 0±75 | 0±105 | 0 ± 150 | أ |
| نسبة الدوران | 1:1000 | 1:1000 | 1:1500 | 1:2000 | |
| عائق التلفيف الثانوي | 30 | 30 | 30 | 30 | Ω |
| التيار المسموح به للخروج | 25±0.5% | 50±0.5% | mA | ||
| فولتاج التزويد | ±15 DC ±5٪ | V | |||
| التيار المضطرب | ≤±0.2 | ≤±0.15 | mA | ||
| التيار المتحرك Drift | ±0.1mA نوع ±0.5mA أقصى | ±0.1mA نوع ±0.5mA أقصى | mA | ||
| خطية | ≤±0.2 | %FS | |||
| عرض النطاق الترددي ((-3db) | 0 ¢ 200 | كيه هرتز | |||
| وقت الاستجابة ((100A / us) | ≤1 | نحن | |||
| الجهد العازل | 3.0/50 هرتز، 1 دقيقة أو 60 هرتز، 1 دقيقة | KV | |||
| درجة حرارة العمل | -40+85 | °C | |||
| درجة حرارة التخزين | -40+105 | °C | |||
ملاحظات: يمكن تخصيص مواصفات المنتج
الأسئلة الشائعة
س: ما نوع التيار الذي يمكن لهذا المستشعر قياسه؟
أ:يمكن أن يقيس بدقةالتيارات المشتركة، المتغيرة، والنبضات، مناسبة لمتطلبات مختلفة معقدة لقياس شكل الموجة الحالية.
س: كيف تؤثر طريقة التلف الأسلاك الأساسية على الأداء؟
أ:يُحقق تلفيل السلك الأساسي حول الجزء العلوي من جهاز الاستشعار الاقتران المغناطيسي الأمثل ، مما يضمن دقة القياس والأداء الديناميكي.نوصي باتباع طريقة التثبيت المحددة في ورقة بيانات المنتج لأفضل أداء.
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
أ:يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف (بما في ذلك المواصفات الحالية للإنتاج).مجاناًوسيتم شحنها داخل3-5 أيام عمل. وقت التوصيل للطلبات الجماعية هو عموما2- 8 أسابيع.
