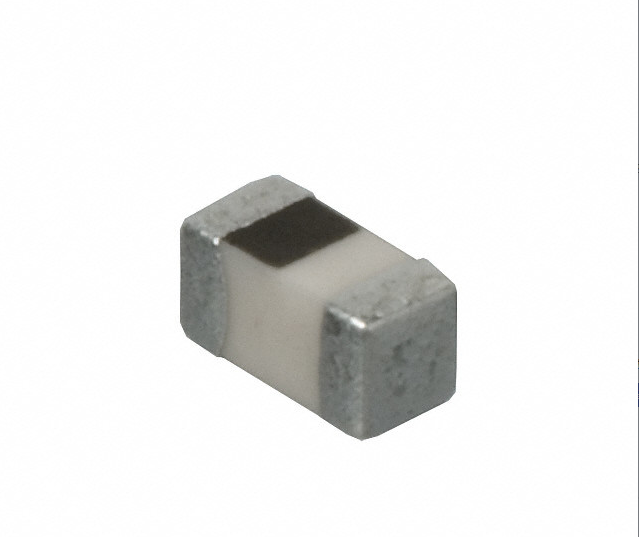

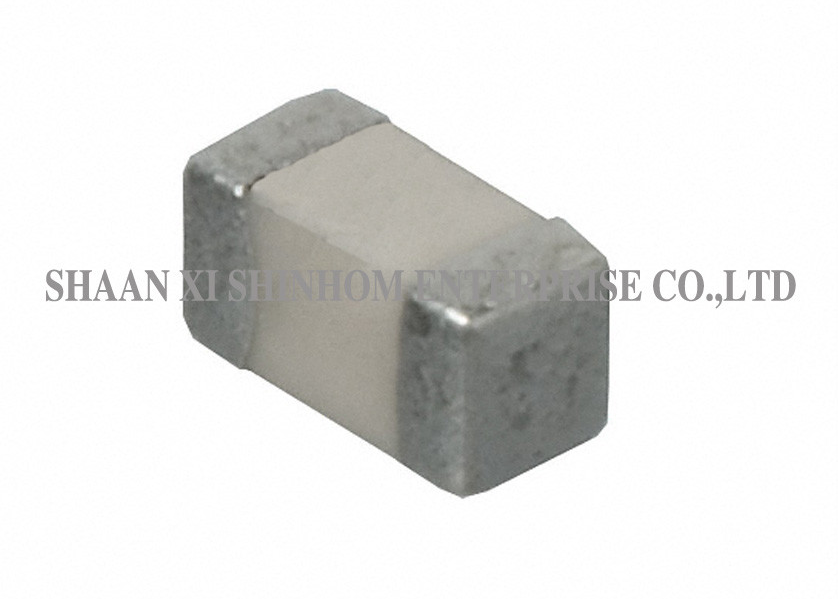

محفز رقاقة Q العالية AIML0603C للاتصالات اللاسلكية ووحدات Bluetooth

AIML0603C محفزات رقائق السيراميك

الـسلسلة AIML0603Cيتم تصنيع محفز رقاقة السيراميك باستخدام تكنولوجيا فيلم رقيق متقدمة. تغطي نطاق الحثية 1.2nH إلى 100nH. التيار الشامل هو 500mA. ويوفر ترددًا عالية الرنين الذاتي وانخفاض DCR.0201 الحجم الضئيل جداً (0.6 × 0.3 ملم) مع تصميم بدون رصاص مناسب لتطبيقات تركيب السطح عالية الكثافة. يوفر طبقة الزجاج المينا دقة عالية وانحراف مقاومة منخفضة. ويوفر قابلية اللحام الممتازة ،مقاومة الصدمات الحرارية، وهي متوافقة مع كل من عمليات لحام الموجة وإعادة تدفق الحام. وهي تستخدم على نطاق واسع في دوائر RF عالية التردد ، والاتصالات اللاسلكية ، وحدات بلوتوث ، GPS ، الهواتف المحمولة ،و شبكات مختلفة لتحليل الترددات العالية ومطابقة.

الخصائص:

1. تكنولوجيا فيلم رقيق متقدمة
2. الحجم المصغر 0201 متاح
3. الحجم الصغير ، لا يرأس مناسبة لتركيب سطح عالية الكثافة
4. قيمة المقاومة المنخفضة للـ highB
5. قابلية اللحام الممتازة والصدمة الحرارية
6. مناسبة لحام الموجة وحامة إعادة التدفق
7. الزجاج المطلي بالمائل ودقة عالية، وانزلاق المقاومة الصغيرة
8. منتجات صديقة للبيئة

التطبيقات:

1. المعدات الطبية
2. معدات الاختبار والقياس
3. معدات الطابعة
4. جهاز تحكم آلي للمعدات
5. المحولات
6. جهاز الاتصال، الهاتف الخلوي، نظام تحديد المواقع، جهاز PDA
7. الحواسيب الشخصية
8. المعدات المحمولة
9. القرص المضغوط، القرص الصلب، المودم، الطابعات
10. محولات التيار المباشر إلى التيار المباشر
11. DSC و DVC و PDA و DVD و HDD

المعلومات التقنية:

1. قابلية اللحام: 90% من الطرف النهائي يجب تغطية الكهرباء تسخين مسبق:@ 260 °C ± 5 °C لمدة 160 ثانية اللحام:H63AA تدفق اللحام الايوتيكسي: rosin،غرق لمدة 5 ثواني ± 1 ثانية
2. الصدمة الحرارية: يجب أن يكون القيادة ضمن ± 5٪ من القيمة التمثيلية و Q يجب أن يكون ضمن ± 30٪ من القيمة الأولية عند درجات الحرارة هي -40 °C و + 85 °C لمدة 30 دقيقة لكل 100 دورة
3. درجة حرارة التشغيل:-25°C إلى +85°C
4. درجة حرارة التخزين: -40°C إلى +85°C

الأسئلة الشائعة

س: ما هي مزايا تكنولوجيا الفيلم الرقيق مقارنة بتكنولوجيا السيراميك متعددة الطبقات؟

أ:تستخدم تكنولوجيا الفيلم الرقيق عمليات التصوير الضوئي للصناعة ، مما يوفر دقة أعلى وتسامحًا أكثر صرامة مع الحث والمعايير الطفيلية المنخفضة.إنه يوفر عامل Q أعلى و تردد ارتفاع في الترددات العالية، مما يجعلها مناسبة بشكل خاص لتطبيقات RF وميكروويف. تكنولوجيا السيراميك متعددة الطبقات أقل تكلفة ومناسبة لتطبيقات الترددات العالية العامة.

س: ما هي مزايا 0201 الحجم الصغير جدا؟

أ:حجم 0201 (0.6 × 0.3mm) هو واحد من أصغر حزم SMD المتاحة. إنه يوفر مساحة PCB بشكل كبير ومناسب لوحدات SMT عالية الكثافة وتصميمات الأجهزة المحمولة المدمجة.

س: ما هي مزايا طلاء الزجاج بالمنحني؟

أ:الطلاء الزجاجي المسمار يوفر دقة عالية وانحراف المقاومة المنخفضة، وضمان المحفز يحافظ على أداء كهربائي مستقر تحت تغيرات درجة الحرارة والاستخدام على المدى الطويل،تحسين موثوقية المنتج.
