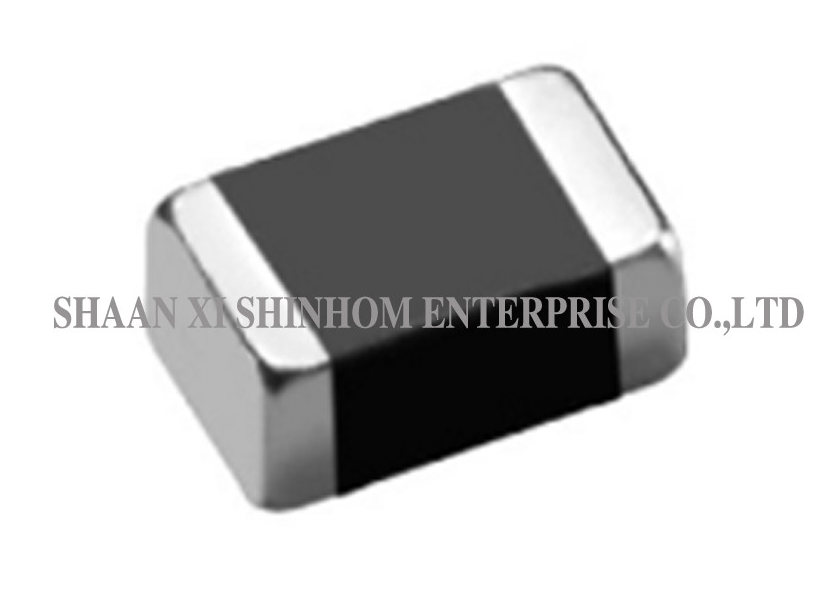

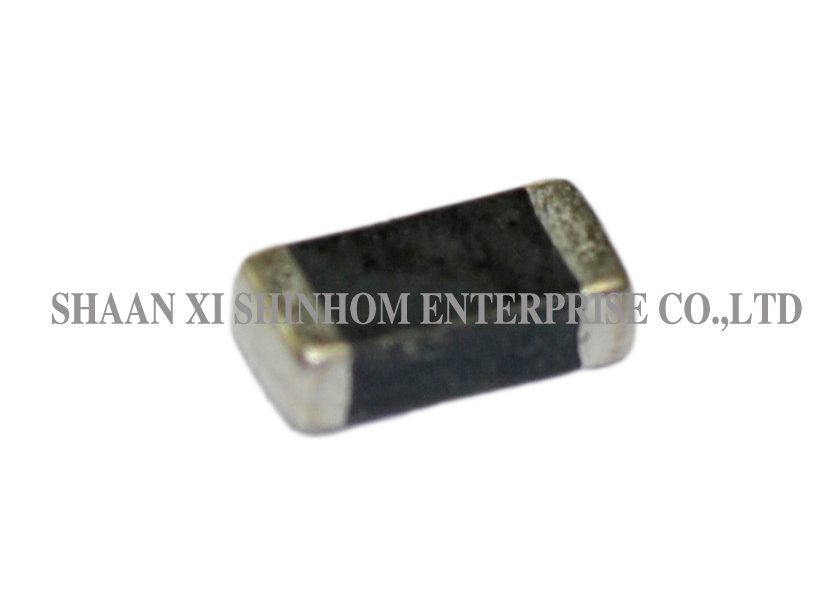

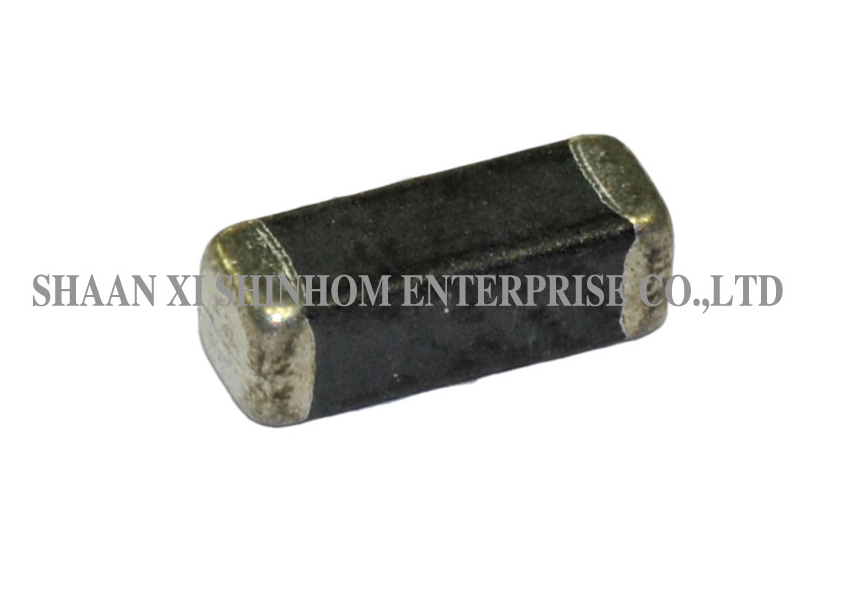

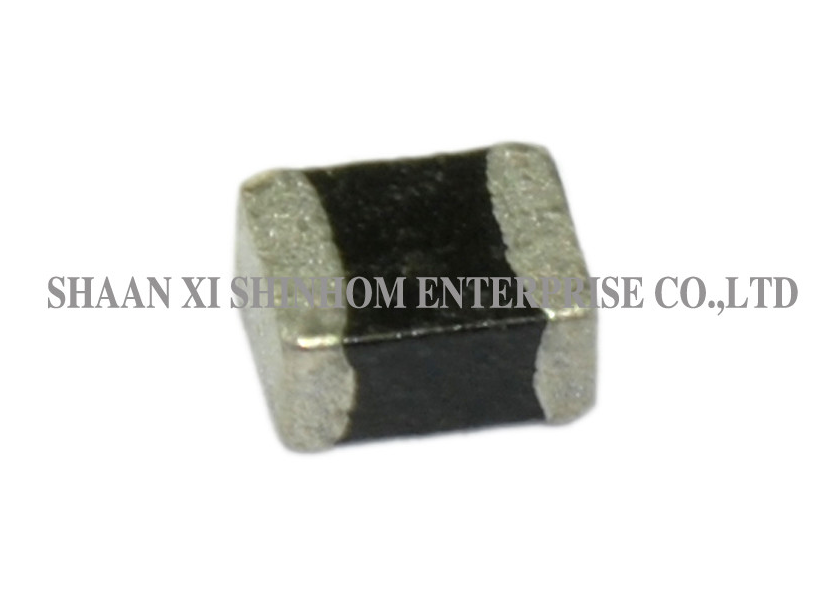

الـسلسلة AIML0402محفز الشريحة المتعددة الطبقات يحتوي على تصميم دائرة مغلقة مغناطيسية التي تمنع بشكل فعال التقاطع. إنه يوفر ترددًا عالٍ من الرنين الذاتي و DCR منخفض ،ضمان سلامة نقل الإشارة في الدوائر عالية التردديقدم المنتج قابلية اللحام الممتازة والموثوقية العالية ، مناسبة لعمليات التثبيت عالية الكثافة وإعادة اللحام. يستخدم على نطاق واسع في المعدات الطبية ،أدوات الاختبار والقياس، الطابعات، و أجهزة التحكم في الأتمتة، والمحولات، ومعدات الاتصال، والهواتف المحمولة، و نظام تحديد المواقع، و أجهزة الكمبيوتر الشخصية، والأجهزة المحمولة، وأجهزة التخزين والوسائط المتعددة.
| المعلم | تفاصيل |
|---|---|
| الاختبار | (المكافئات مقبولة) الحدس & Q-HP4195A + HP41951 |
| الـ DCR | (فوكس) |
| الصندوق | HP8753C |
| قابلية اللحام | يجب تغطية 75% من الأقطاب الكهربائية النهائية |
| تسخين مسبق | @ 180°C±5°C لمدة 2-3 دقائق |
| درجة حرارة اللحام | 230 درجة مئوية لمدة 4 ثواني ± 1 ثانية |
| التدفق | إنزال في محلول الميثانول مع Colophony لمدة 3 إلى 5 ثوان. |
| الـ IDC | التيار المشترك الذي يتم فيه تخفيض قيمة L الأولية بنسبة 5٪ مع تطبيق التحيز المشترك أو قيمة التيار الذي يتم فيه زيادة درجة حرارة العنصر بنسبة 20 درجة مئوية |
| درجة حرارة العمل | -40°C إلى +100°C |
ملاحظات: يمكن تخصيص حجم المنتج وتأثيره
س: ما هي مزايا تصميم الدائرة المغناطيسية المغلقة؟
أ:الدائرة المغناطيسية المغلقة تحصر التدفق المغناطيسي داخل النواة، وتقلل بشكل فعال من تدفق التسرب والتداخلات الكهرومغناطيسية في الدوائر المحيطة،في حين منع التقاطع المغناطيسي بين المكونات المجاورةفي تخطيطات PCB عالية الكثافة ، فإنه يحسن بشكل كبير سلامة الإشارة والتوافق الكهرومغناطيسي للنظام.
س: ما هي أحجام العبوات المتاحة لهذه السلسلة؟
أ:هناك خمسة أحجام قياسية متاحة: 0402، 0603، 0805، 1206، و 1210، ويمكن اختيارها بمرونة بناءً على متطلبات مساحة و إقناع PCB،تغطي التطبيقات من التطبيقات الصغيرة جداً إلى التطبيقات ذات الأغراض العامة.
السؤال: هل هذا المنتج مناسب لحامرة إعادة التدفق؟
أ:نعم، هذا المنتج مناسب لحامرة إعادة التدفق مع القدرة الممتازة على اللحام، مما يجعله مناسبًا لخطوط إنتاج SMT الآلية والتركيب عالي الكثافة.
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
أ:يمكنك تقديم نموذج طلب من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك ونموذج الهدف (بما في ذلك الحجم وقيمة الحثية).العينات مجانية وسيتم شحنها في غضون 3-5 أيام عملوقت الطلبات الجماعية هو عادة 2-8 أسابيع
