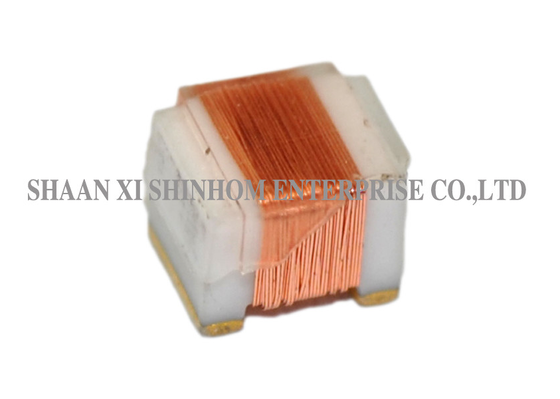

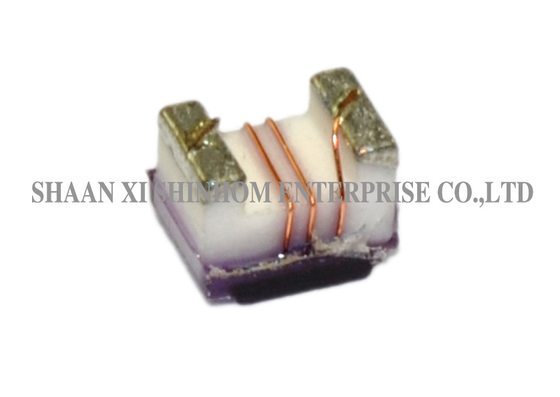

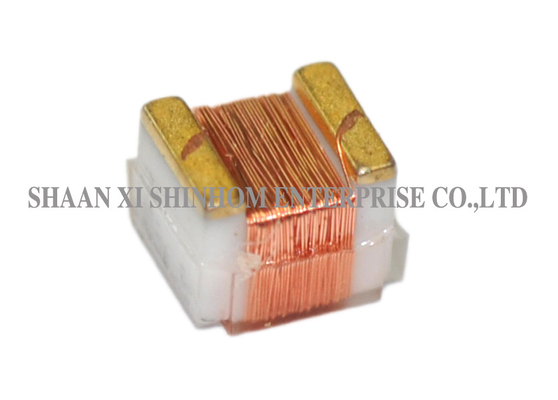

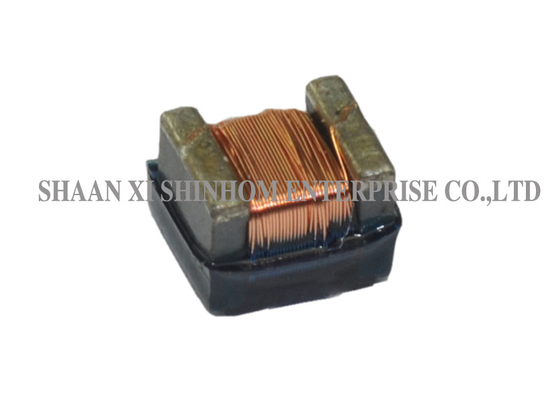

الـسلسلة AISCالمُحفّز السيراميكي ذو الدوال السلكي SMD يحتوي على تصميم عالي التردد وهيكل الدوال السلكي، ويقدم عامل Q مرتفع وخصائص تردد رنين ذاتية عالية.ضمان أداء نقل إشارة ممتاز في دوائر عالية التردديقدم المنتج قلبًا سيراميكيًا كحد قياسي ، مع قلب فيريت اختياري ، مناسبًا لمتطلبات تردد وتحفيز مختلفة.الموثوقية العالية والاستقرار الحراري الممتاز يضمن التشغيل المستقر على المدى الطويل في ظل ظروف مختلفةتتوفر أحجام قياسية متعددة من 0402 إلى 1812 لتلبية متطلبات تخطيط PCB المختلفة. يتم استخدامه على نطاق واسع في الموديمات والأجهزة اللاسلكية المحمولة والهواتف اللاسلكية وأنظمة تحديد المواقع GPS ،ونظم الاتصالات.
الخصائص:
التطبيقات:
المعلومات التقنية:
| الحجم | نطاق الحثية | الحجم ((ملم) L*W*H |
| 0402 |
1nH إلى 400nH ((القلب السيراميكي) |
1.2*0.6*0.6 |
| 0603 | 1.6nH إلى 390nH ((القلب السيراميكي) | 1.68*1.0*0.85 |
| 0805 | 2.2nH إلى 6.8uH ((القلب السيراميكي) | 2.2*1.6*1.3 |
| 1008 | 3.9nH إلى 200nH ((قلب السيراميك) | 2.65*2.6*20 |
| 1210 | 3.9nH إلى 8.6uH ((القلب السيراميكي) | 3.35*2.7*2.1 |
| 1210F | 1.2uH إلى 470uH ((قلب الفيريت) | 3.35*2.7*2.1 |
| 1812F |
1.0uH إلى 1000uH ((قلب الفيريت) |
4.56*3.25*30 |
ملاحظات: يمكن تخصيص حجم المنتج وتأثيره
الأسئلة الشائعة
س: كيفية الاختيار بين القلب السيراميكي والقلب الفيريتي؟
أ: قلوب السيراميكيقدم عامل Q أعلى وخصائص عالية التردد أفضل ، مناسبة لمجموعات RF و microwave.النواة الفيرريتيةلديها نفاذية مغناطيسية أعلى ، مما يسمح بقيم حثية أكبر في نفس الحجم ، مناسبة لتطبيقات الترددات المنخفضة أو التطبيقات التي تتطلب قيم حثية أعلى.السيراميك هو التكوين القياسي، في حين أن الفيريت هو خيار اختياري.
س: ما هي فوائد عامل Q العالي لتصميم الدوائر؟
أ:عامل Q العالي يعني خسارة طاقة أقل وانتقائية تردد أفضل في ترددات محددة. إنه يحسن مكاسب الدوائر الرنينية وانتقائية، يقلل من خسارة الإدراج،يحسن رفض المرشح خارج النطاقويزيد من استقرار تردد المذبذب.
س: ما هي أحجام العبوات المتاحة لهذه السلسلة؟
أ:ستة أحجام قياسية متوفرة:0402، 0603، 0805، 1008، 1210، و 1812يمكن اختيارها بمرونة بناء على مساحة PCB ومتطلبات الحمل.
س: ما هي مزايا الهيكل الملفوف بالأسلاك مقارنة بالهيكل متعدد الطبقات؟
أ:يقدم الهيكل الملفوف بالأسلاك عامل Q أعلى وقدرة تيار أعلى في الترددات العالية ، وهو مناسب بشكل خاص لتطبيقات الترددات العالية التي تتطلب عامل Q العالي وتيار كبير ،مثل أجهزة RF الأمامية ومضخات الطاقة.
