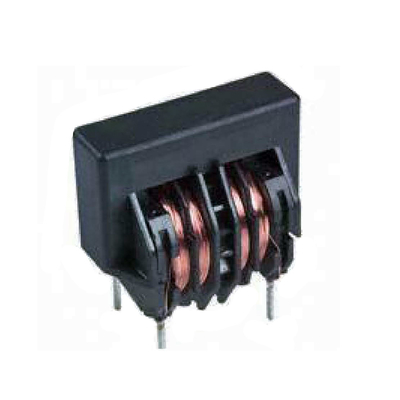

الاختناقات الشائعة للحلول المرشحة للطاقة الكهرومغناطيسية

الخصائص الرئيسية

• تردد الرنين العالي: يتحقق من خلال تقنية التلف الدقيق 2 قسم.

• تسرب منخفض جداً: هيكل القلب المغلق يقلل من تسرب التدفق

• متانة قوية: قوة نبضات عالية (اختبار عند 2500VAC / 5mA).

• الحد من الضوضاء: ضوضاء ضوضاء منخفضة للتطبيقات الحساسة.

• جاهز للتصنيع: متوافق مع عمليات لحام الموجات.

• صديقة للبيئة: تصميم قابل لإعادة التدوير (بدون تغليف / غراء) ، متوافق تماما مع RoHS.

• نطاق عمل واسع: -40 درجة مئوية إلى +105 درجة مئوية.

المعايير الحرجة

• الجهد القياسي: 250 VAC

• نسبة الدوران: 1: 1 ± 2%

• اختبار الـ Hi-Pot: 2500VAC/5mA/2 ثانية

• تحمّل الحثية: الحد الأدنى للقيمة المضمونة عند 20 درجة مئوية

الخصائص الجسدية

• الأبعاد (ملم): 21.5±1.0 (L) × 15.0±0.5 (W) × 13.0±0.5 (H)

• ثقوب التثبيت: 4×φ1.2±0.1 ملم (زاوية) ، 4×φ0.8±0.1 ملم (داخلية)

• الوزن: 10 غرام (معتاد)

التطبيقات

• مصادر الطاقة: قمع EMI في وحدات الطاقة في وضع التبديل (على سبيل المثال، وحدات خدمة الخادم).

• أنظمة الإضاءة: تصفية الضوضاء للشرائح الإلكترونية في مصابيح LED / الفلورسنت.

• الإلكترونيات الصناعية: القضاء على التداخل في الوضع العام في محركات المحرك.

• الطاقة المتجددة: محولات متصلة بالشبكة تتطلب تصفية عالية الجهد مستقرة.

• السيارات: أنظمة شحن الكهرباء مع معايير EMC صارمة.
