مصممة للقمع المتفوق للتداخلات الكهرومغناطيسية (EMI) في إلكترونيات الطاقة،توفر خنقات الوضع المشترك من سلسلة TRF تصفية ضوضاء عالية الكفاءة مع مرونة قوية لدرجة الحرارةمع المواد المتوافقة مع RoHS و UL94V-0 شهادة قابلية للاشتعال، هذه الخنق ضمان الموثوقية في البيئات المطالبة.يتم دمجها بسلاسة في أنظمة الطاقة التيار المتردد /DC التي تتطلب الامتثال الصارم للسلامة.

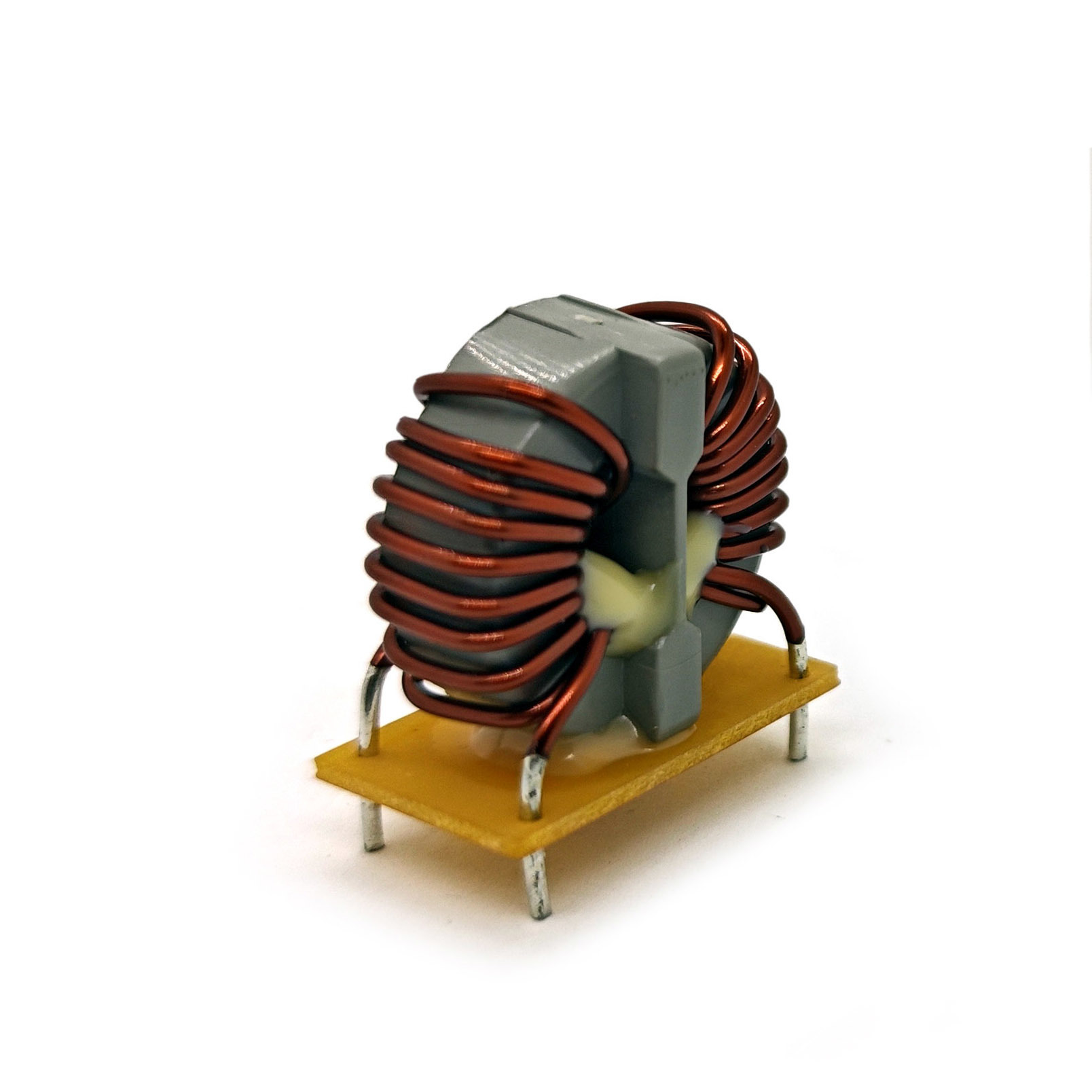

الحثية:600 ميه هارت ± 30% @ 1.0 كيه هرتز، 0.1 فولت
المقاومة المتواصلة (RDC):9.0 مΩ Max
التيار المشكل:5.0 ماكس
الجهد القياسي:250 فاكس ماكس
اختبار الـ Hi-Pot:1.5 كيلو فولت، 2 مآ، 2 ثواني (من لفافة إلى لفافة)
درجة حرارة العمل:-20 درجة مئوية إلى +105 درجة مئوية (بما في ذلك ارتفاع درجة الحرارة الذاتية)
الأبعاد الفيزيائية:
الارتفاع: 22.5 ملم
المسافة بين الدبوسات: 24.0 ± 0.5 ملم / 20.0 ± 0.5 ملم
الامتثال:RoHS، UL94V-0، مؤشر الأكسجين ASTM > 28%
قابلية اللحام:MIL-STD-202 ، طريقة 208D

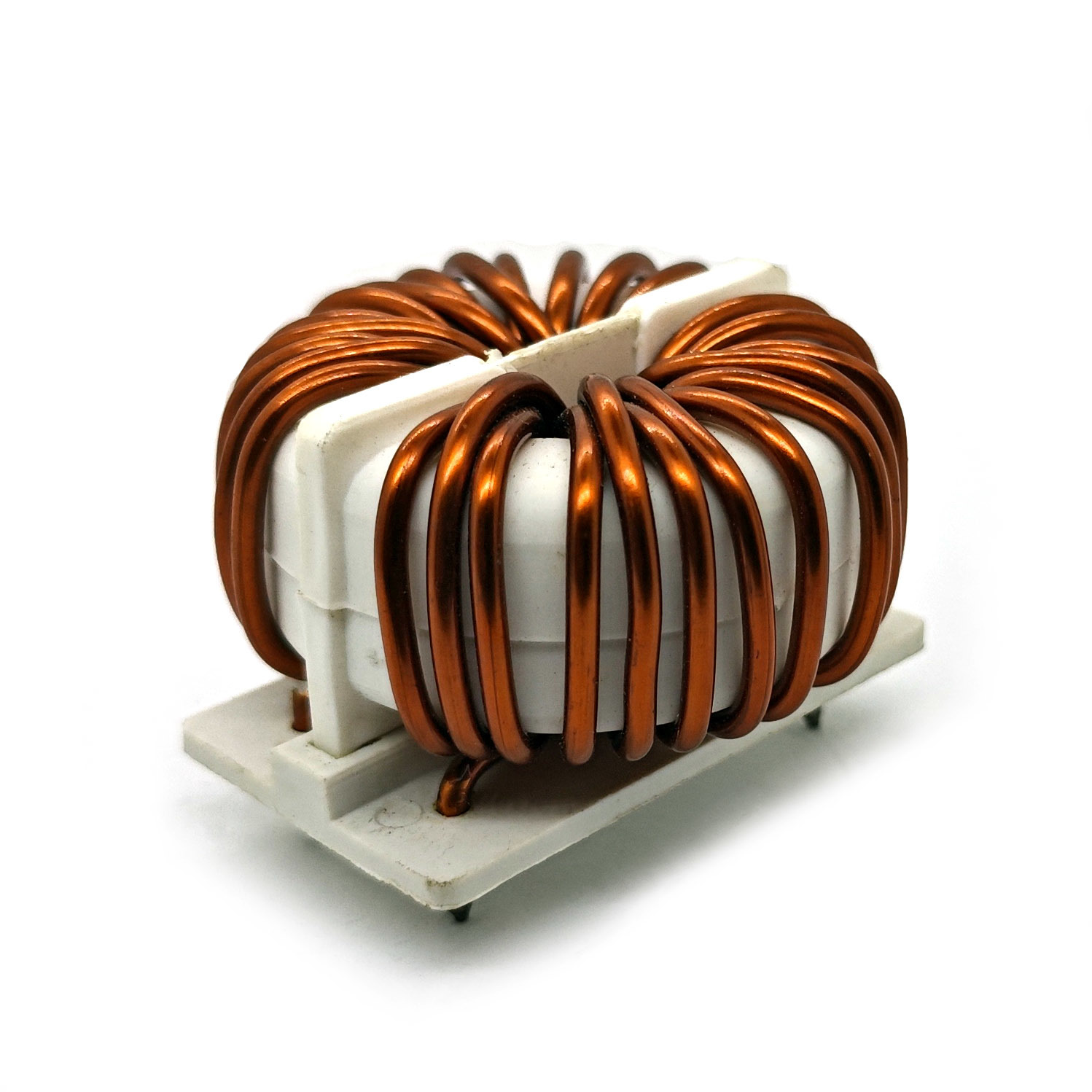

الحثية:2.0 ميه هرتز دقيقة @ 1.0 كيه هرتز، 0.1 فولت
المقاومة المتواصلة (RDC):6.0 مΩ Max
التيار المشكل:20.0 ماكس
اختبار الـ Hi-Pot:1.5 كيلو فولت، 2 مآ، 2 ثواني (من لفافة إلى لفافة)
درجة حرارة العمل:-20 درجة مئوية إلى +105 درجة مئوية (بما في ذلك ارتفاع درجة الحرارة الذاتية)
الأبعاد الفيزيائية:
الطول: 47.5 ملم، 47.5 ملم كحد أقصى
العرض: 30.0 ملم
الطول: 35.0 ± 0.5 ملم / 15.0 ± 0.5 ملم
عمق الدبوس: 5.0 ملم
الامتثال:RoHS، UL94V-0، مؤشر الأكسجين ASTM > 28%
قابلية اللحام:MIL-STD-202 ، طريقة 208D
إلكترونيات المستهلك:تصفية الضوضاء في محولات التيار المتردد، محركات LED.
معدات الاتصالات:القمع EMI لخطوط البيانات والدوائر منخفضة الطاقة.
التحكم الصناعي:استقرار الإشارة في أجهزة الاستشعار و وحدات الإدخال / الإخراج
الأجهزة الطبية:عزلة الطاقة الحرجة في المعدات المحمولة.
أنظمة التيار العالي:المحولات، محركات الدفع، ومصادر الطاقة الصناعية.
الطاقة المتجددة:محولات الطاقة الشمسية التي تتطلب تصفية الضوضاء > 20A.
محطات شحن الكهرباء:التخفيف من هجمات EMI في تحويل التيار المتردد / المتردد عالية الجهد.
أجهزة خدمة الخادماستقرار مسارات التيار الكلي في بنية تحتية مركز البيانات.
