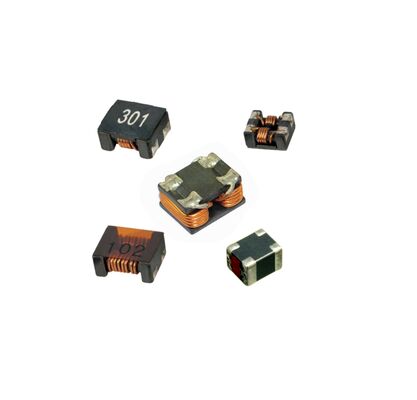

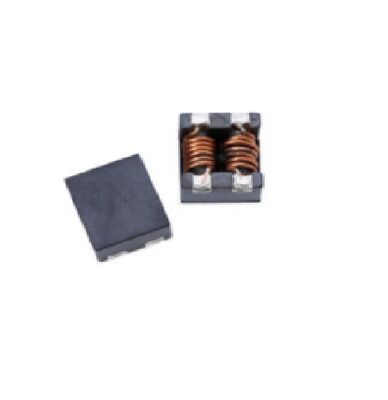

سطح جبل الاختناق الوضع المشترك مع 60Ω إلى 1400Ω عائق، 3.2A التيار المسموح به، وحزمة SMD المدمجة لقمع EMI

5000
MOQ
Surface Mount Common Mode Choke with 60Ω to 1400Ω Impedance, 3.2A Rated Current, and Compact SMD Package for EMI Suppression
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

60Ω إلى 1400Ω خنق الوضع المشترك للممانعة,3.2A تصنيف الحالي سطح جبل الاختناق,حزمة SMD المدمجة خنق قمع EMI

,

3.2A Rated Current Surface Mount Choke

,

Compact SMD Package EMI Suppression Choke
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: سلسلة SQD4520
الوثيقة: SQD4520 Series_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
خنقات الوضع الشائع للأسطح SQD4520 Series
مصممة لتحليل التداخل الكهرومغناطيسي الفعال في الدوائر الإلكترونية الحديثةسلسلة SQD4520 من الخناق سطحي يقدم أداء قمع EMI قوية فيباستخدام بنية رباطية صلبة من الفيريت، توفر هذه الاختناقات العادية عائقًا مرتفعًا عند 100 ميغا هرتزتخفيف الضوضاء غير المرغوب فيها بشكل فعال مع السماح للإشارات التفاضلية بالمرور مع الحد الأدنى من الخسارةتم تصميمها لتطبيقات التيار العالي، فهي تجمع بين أداء التردد الممتاز مع قوة ميكانيكية متفوقة وقابلية لحام،مما يجعلها حلًا موثوقًا وفعالًا من حيث التكلفة لتلبية الامتثال لمخاطر EMC في مجموعة واسعة من واجهات خطوط الطاقة والبيانات.
المواصفات الرئيسية
عائق @100MHz60Ω دقيقة إلى 1400Ω نوع (تعتمد على النموذج)
المقاومة المتواصلة (DCR)35mΩ إلى 80mΩ Max
التيار المسموح بهما يصل إلى 3.2A Max
الجهد القياسي50 فولت كحد أقصى
درجة حرارة العمل-40°C إلى +125°C
خصائص المنتج
  • حزمة SMD المدمجة مع بنية ميكانيكية قوية
  • أداء عالي التردد وقابلية لحام
  • عائق مرتفع للقمع الفعال للضوضاء في الوضع الشائع
  • المقاومة المتواصلة المنخفضة لخسارة إشارة صغيرة
  • مصممة لتطبيقات التيار العالي
التطبيقات
  • تصفية EMI في محولات الطاقة DC/DC و AC/DC
  • مكافحة الضوضاء للكاميرات الفيديو والتلفزيونات LCD
  • تحسين سلامة الإشارة في أنظمة الاتصالات والشبكات
  • إلكترونيات السيارات للحد من الضوضاء
  • تصفية خطوط البيانات في محركات القرص الصلب وأجهزة التخزين
الأسئلة الشائعة
ما هي الوظيفة الأساسية للخنق الشائع؟
وظيفتها الأساسية هي قمع التداخل الكهرومغناطيسي في الوضع المشترك (EMI) من خلال توفير عائق كبير لتيارات الضوضاء غير المرغوب فيها التي تتدفق في نفس الاتجاه على زوج من الخطوط ،مع توفير عائق منخفض للإشارة التفاضلية المطلوبة.
كيف أختار قيمة المعوقة المناسبة لتطبيقي؟
يعتمد الاختيار على طيف تردد الضوضاء التي تحتاج إلى قمعها. سلسلة SQD4520 توفر نطاقا من 60Ω إلى 1400Ω (النوع @ 100MHz).يعطي عائق أعلى خفض أكبر في تردد الاختبارالرجوع إلى ملف ضوضاء الدائرة الخاصة بك ومعايير EMC.
ما الذي تعنيه معايير التيار القياسي؟
التيار الاسمي هو الحد الأقصى للتيار المستمر الذي يمكن أن تتحمله الاختناق دون تجاوز مواصفاته الحرارية أو الأداء.من المهم أن تتأكد من أن التيار القياسي للخنق يلبي أو يتجاوز التيار التشغيلي الطبيعي للدائرة.
هل هذه الاختناقات مناسبة لتطبيقات السيارات؟
نعم، مع نطاق درجة الحرارة التشغيلية من -40 درجة مئوية إلى + 125 درجة مئوية والبناء القوي، فهي مناسبة بشكل جيد لمختلف الأنظمة الإلكترونية للسيارات حيث مطلوب تصفية EMI موثوق بها.
