سلك جرح الاختناق الوضع المشترك مع 800Ω @ 100MHz انقطاع، خالية من الرصاص وتصميم مضغوط لقمع EMI

5000
MOQ

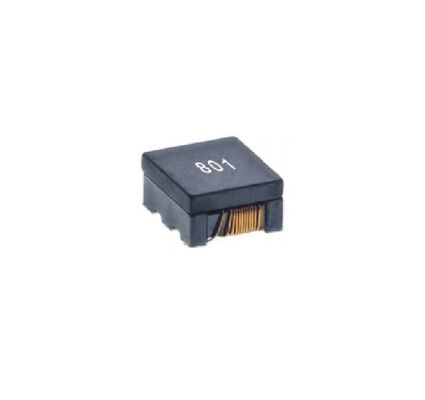

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

800Ω @ 100MHz الاختناق في الوضع الشائع,خنق جرح الأسلاك الخالي من الرصاص,مكون قمع EMI مدمج

,

Lead-free Wire Wound Choke

,

Compact EMI Suppression Component
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: SF1008F-3W-801Y
الوثيقة: SF1008F-3W-801Y_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
مرشح الوضع المشترك للجرح السلكي عالي الأداء لقمع EMI
مصممة للقمع الفعال للتداخل الكهرومغناطيسي (EMI) في بيانات السرعة العالية وخطوط الكهرباء ، SF1008F-3W-801Yخنقات من الأسلاكيوفر عائق الوضع المشترك العالي عند 100 ميغا هرتز، مما يضمن أداءً ممتازًا لقمع الضوضاء.مرشح الوضع الشائع، فهي مثالية للتطبيقات المحدودة في المساحة.مكون قمع EMIخالي من الرصاص، خالي من الهالوجين، ومتوافق مع معايير RoHS الصارمة، مع نطاق درجة حرارة العمل من -40°C إلى +125°C،يوفر أداء موثوق به في البيئات المطالبة.
المواصفات الرئيسية
المعلم القيمة
عائق الوضع الشائع @ 100MHz 800Ω ± 25%
الجهد القياسي (ماكس) 20 فولت
التيار الاسمي (ماكس) 0.15أ
المقاومة المشتركة (DCR) (ماكس) 1.6Ω
مقاومة العزل (دقيقة) 10MΩ
نطاق درجة حرارة العمل -40°C إلى +125°C
خصائص المنتج
  • بناء سلك جرح للأداء القوي
  • 100% خالية من الرصاص، خالية من الهالوجين، ومتوافقة مع RoHS
  • حجم صغير وتصميم منخفض
  • مجموعة واسعة من درجات الحرارة التشغيلية بما في ذلك ارتفاع درجة الحرارة الذاتية
  • عائق الوضع المشترك العالي لقمع EMI الفعال
التطبيقات
  • تصفية الضوضاء في خطوط البيانات التفاضلية عالية السرعة (USB، HDMI، LVDS)
  • قمع EMI في خطوط الكهرباء في الأجهزة والوحدات الإلكترونية الصغيرة
  • معدات الاتصالات وأجهزة الشبكات
  • الإلكترونيات الاستهلاكية التي تتطلب امتثالًا صارمًا للمخاطر الكهرومغناطيسية
  • أنظمة المعلومات والترفيه والتحكم في السيارات
الأسئلة الشائعة
ما هي الميزة الرئيسية للفلترات ذات الطراز المشترك على الأنواع الأخرى؟
يسمح بناء حلقة الأسلاك عادةً بتعزيز عائق الوضع المشترك وأداء أعلى في الترددات العالية مقارنةً بأنواع الرقائق متعددة الطبقات ،جعلها أكثر فعالية لقمع EMI في تطبيقات سلامة الإشارة الحرجة.
كيفية تفسير تصنيف المعوقة من 800Ω @ 100MHz؟
هذا يعني أن المرشح يقدم عائقًا يبلغ 800Ω (نموذجيًا) لتيارات الضوضاء العادية في تردد 100MHz.إن العائق الأعلى في تردد الضوضاء يؤدي إلى خفض أكبر لهذا الضوضاء.
هل يمكن لهذا المرشح التعامل مع التيارات العالية لتطبيقات خطوط الكهرباء؟
التيار المسمى هو 0.15A Max. تم تصميمه للإشارة ذات التيار المنخفض أو خطوط الكهرباء. لترشيح قاطرة الطاقة ذات التيار الأعلى ، يرجى اختيار نموذج مع تصنيف التيار الأعلى.
ماذا تعني كلمة خالية من الهالوجين ولماذا هي مهمة؟
خالية من الهالوجين تعني أن المنتج لا يحتوي على الكلور أو البروم أو الهالوجينات الأخرى فوق حدود معينة.هذا مهم لسلامة البيئة وغالبا ما يكون مطلوبا في مبادرات الإلكترونيات الخضراء، لأنه يقلل من انبعاث الغازات السامة في حالة الحريق.
