مرشح الوضع المشترك للأسلاك المدمجة للسرعة العالية لقمع EMI في التطبيقات المحدودة بالمساحة

5000
MOQ

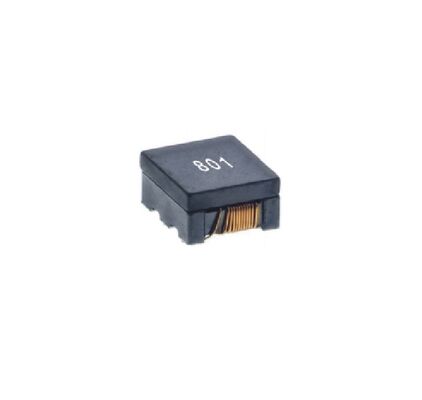

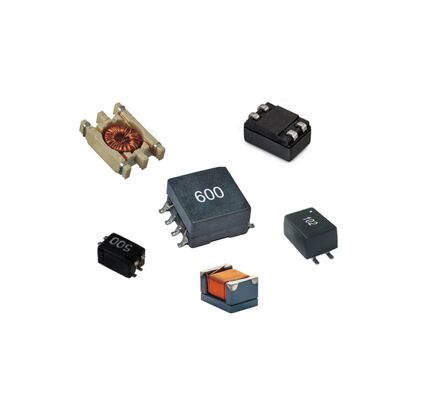

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
إبراز:

مرشح الوضع المشترك للبصمة المدمجة,جرح سلكي الاختناق في الوضع العادي,مكون قمع EMI للواجهة عالية السرعة

,

Wire Wound Common Mode Choke

,

High-Speed Interface EMI Suppression Component
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SHINHOM
إصدار الشهادات: RoHS
رقم الموديل: سلسلة SF1210F-3W
الوثيقة: SF1210F-3W Series_.pdf
شروط الدفع والشحن
وقت التسليم: 2 ~ 8 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي
منتوج وصف
سلسلة مرشحات الوضع المشترك للأسلاك المدمجة للسرعة العالية لقمع EMI في الواجهة
مصممة لتوفير تصفية ضجيج موثوق بها في تطبيقات محدودة في المساحة، وتقدم سلسلة SF1210F-3W مجموعة من الأداء العاليمرشحات الوضع المشتركفي البصمة المدمجةخنقات من الأسلاكبناء، هذه السلسلة توفر أساسيةمكونات مكافحة الهواجس الكهربائيةوظائف مع خيارات معوقة الوضع المشترك من 160Ω و 240Ω و 500Ω عند 100MHz. مصممة لسهولة التكامل،يتضمن تخطيط PCB الموصى به وأنماط القوالب لضمان الأداء الأمثل والقدرة على التصنيعمتوافق تماما مع معايير RoHS وخالية من الهالوجين، يعمل بشكل موثوق في نطاق درجة الحرارة من -40 درجة مئوية إلى + 125 درجة مئوية.
الخصائص الرئيسية
  • عائق الوضع الشائع (@ 100MHz):160Ω، 240Ω، أو 500Ω (± 25%، اعتمادا على النموذج)
  • المقاومة المتواصلة (DCR):أقل من 0.21Ω (أكثر)
  • التيار المشكل:ما يصل إلى 500mA (أكثر)
  • الجهد القياسي:50 Vdc (على الأكثر)
  • مقاومة الجهد:125 Vdc (ماكس)
  • مقاومة العزل:10 MΩ (دقيقة)
  • البناء:نوع حلقات الأسلاك لأداء قوي عالي التردد
  • دعم التصميم:يتضمن نمط الأرض المقترح من PCB وفتحة شفرة معجون اللحام
  • الامتثال:100% خالية من الرصاص، خالية من الهالوجين، متوافقة مع RoHS
  • درجة حرارة العمل:-40°C إلى +125°C (بما في ذلك ارتفاع درجة الحرارة الذاتية)
التطبيقات
  • تصفية EMI لخطوط البيانات التفاضلية عالية السرعة (على سبيل المثال، USB 3.0/3.1(HDMI، DisplayPort، MIPI)
  • مكافحة الضوضاء في الأجهزة الإلكترونية المتنقلة والمرتدية
  • تحسين سلامة الإشارة في وحدات الاتصال (Wi-Fi ، Bluetooth)
  • تصفية خطوط الكهرباء في الدوائر الرقمية ذات التيار المنخفض وأجهزة الاستشعار
  • حلول EMC على مستوى اللوحة في معدات الشبكات وصناديق الأجهزة
الأسئلة الشائعة
كيف أختار بين نماذج عائق 160Ω و 240Ω و 500Ω؟
يعتمد الاختيار على تردد ومدى ضوضاء الوضع المشترك التي تحتاج إلى قمعها. يوفر انقطاع أعلى خفيفًا أكبر على تردد الاختبار (100 ميغا هرتز).فكر في ملفك الخاص بمصادر الائتمان الأوروبي ومتطلبات الامتثالالنموذج 500Ω يوفر أقوى قمع في 100MHz.
لماذا التخطيط الموصى به للوحات الورقية و أنماط القوالب مهمة؟
هذه التوصيات تساعد على تحسين أداء المرشح عالي التردد من خلال تقليل الآثار الطفيلية وضمان مفاصل اللحام الموثوقة والمتسقة أثناء تجميع سطح التثبيت ،الحد من عيوب التصنيع.
هل يمكن استخدام هذه السلسلة لتصفية خطوط الكهرباء؟
نعم، ولكن لاحظ التيار الاسمية (ماكس 500mA). انها مناسبة لترشيح الضوضاء على خطوط التيار الكهربائي منخفضة التيار أو خطوط الإشارة مع تحيز التيار المستمر.ضمان عدم تجاوز التصنيف الحالي للنموذج المختار.
ما هي فائدة بناء السلك الملفوف في هذا السياق؟
يسمح البناء بالأسلاك الملفوفة عادةً بتعزيز عائق الوضع المشترك وأداء أفضل عند الترددات العالية مقارنةً ببعض المرشحات السيراميكية متعددة الطبقات ،مما يجعله أكثر فعالية لقمع EMI في واجهات رقمية سريعة.
