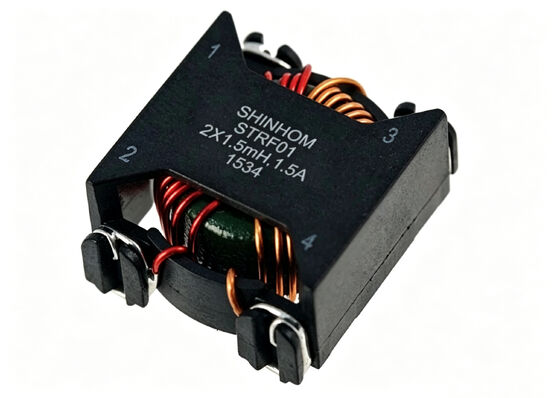

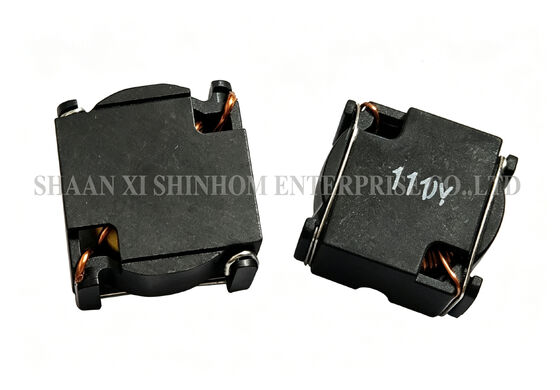

محث الوضع المشترك ذو التيار العالي من سلسلة STRF01، خنق الوضع المشترك SMT حلقي Ferrtie Core مصمم لمحول DC/DC
السلسلة STRF01تم تصميم خنق الوضع المشترك الحلقي SMD عالي التيار لتطبيقات محول DC-DC وAC-DC. يستخدم المنتج نواة حلقية من الفريت لتوفير مقاومة عالية للوضع المشترك عبر نطاق ترددي واسع، مما يوفر أداءً ممتازًا لقمع EMI/RFI. توفر حزمة SMD منخفضة المستوى مساحة PCB. تضمن السعة الحالية العالية وDCR المنخفض تحويل الطاقة بكفاءة. يتراوح نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +125 درجة مئوية (بما في ذلك ارتفاع درجة الحرارة الذاتية)، وهو مناسب لمختلف البيئات القاسية. يستخدم على نطاق واسع في محولات DC-DC/AC-DC، وإمدادات الطاقة لسطح المكتب/الكمبيوتر المحمول، ومعدات الاتصالات، وإلكترونيات السيارات، وأجهزة تلفزيون LCD.
سمات
التطبيقات
المعلومات الفنية
المزيد من الأحجام للاختيار من بينها
ملاحظة: يمكن تخصيص مواصفات المنتج.
التعليمات
س: ما هي مزايا اللب الحلقي مقارنة بالهياكل الأساسية الأخرى؟
ج: يحتوي القلب الحلقي على بنية دائرة مغناطيسية مغلقة. يتركز التدفق المغناطيسي داخل القلب، مما يؤدي إلى تدفق تسرب منخفض للغاية. إشعاع EMI أقل بكثير من المحاثات I-core أو مفتوحة النواة. يتمتع القلب الحلقي أيضًا بنفاذية مغناطيسية عالية، مما يتطلب دورات أقل لنفس قيمة الحث. وهذا يؤدي إلى انخفاض DCR وكفاءة أعلى.
س: كيفية اختيار التصنيف الحالي؟
ج: عند الاختيار، تأكد من أن الحد الأقصى لتيار التشغيل لا يتجاوز القيمة المقدرة، وخذ في الاعتبار خفض درجة الحرارة. نوصي باختيار تيار مقنن لا يقل عن 1.2 إلى 1.5 مرة من الحد الأقصى لتيار التشغيل لمنع التشبع الأساسي، مما قد يقلل من أداء التصفية. تأكد أيضًا من أن درجة حرارة المكون (درجة الحرارة المحيطة + ارتفاع درجة الحرارة) لا تتجاوز 125 درجة مئوية.
س: هل يدعم هذا المنتج لحام إعادة التدفق؟ ما هي مقاومة درجات الحرارة؟
ج:نعم. السلسلة STRF01يستخدم حزمة SMD ومتوافق مع لحام إعادة التدفق. التصميم البسيط والحجم الصغير يجعلها مناسبة لخطوط إنتاج SMT الآلية. للحصول على ملف تعريف درجة حرارة إعادة التدفق المحدد، يرجى الرجوع إلى ورقة بيانات المنتج.
