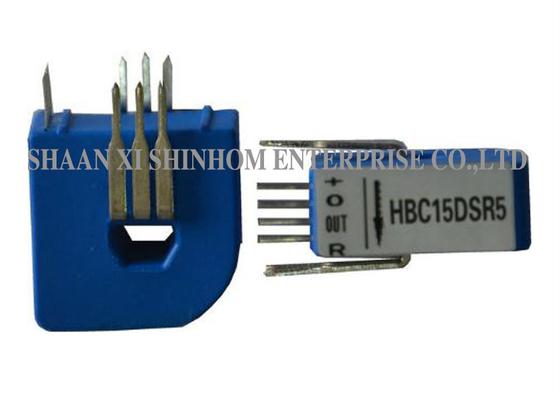

الـجهاز استشعار التيار الحالي من سلسلة HBC-DSR5 الحلقة المغلقةيستخدم مبدأ التوازن المغناطيسي (تأثير هول المغلق) ، مما يوفر عزلًا كهربائيًا بين الدوائر الأولية والثانوية. يقيس بدقة التيار المتردد، التيار المتردد، النبض والتيارات غير المنتظمة.المنتج يستخدم مصدر طاقة واحد مع مخرج الجهد التناظري وتجميع مرنإنها تتوافق مع معايير UL94-V0 المقاومة للنار ، وهي معتمدة بموجب نظام إدارة جودة السيارات IATF16949 ، وهي معتمدة على RoHS و CE.يستخدم على نطاق واسع في محركات تردد متغير، إمدادات الطاقة التبديلية، UPS، معدات المحولات، المعدات الصناعية (آلات اللحام، آلات النسيج، الخ) ، الحماية الشمسية الضوئية، وتوليد طاقة الرياح.
| HBC06DSR5 | HBC15DSR5 | HBC25DSR5 | HBC40DSR5 | ||
|---|---|---|---|---|---|
| التيار الإدخالي المسموح به | 6 | 15 | 25 | 40 | أ |
| نطاق تيار الاختبار | 19.2 | 48 | 80 | 120 | أ |
| نسبة الدوران | 960 | 1200 | 2000 | 2000 | T |
| الجهد الخارجي الاسمي | 0.625±0.5٪ | 0.625±0.5٪ | 0.625±0.5٪ | 0.625±0.5٪ | V |
| فولتاج التزويد | +5±5% | V | |||
| الجهد المضطرب | 2.5±0.5% | V | |||
| الجهد المرجعي ((VR)) | 2.5±0.75% | V | |||
| الجهد المتحرك | ≤±0.5@-40 ±+85 درجة مئوية | mV/°C | |||
| خطية | ≤±0.2 | %FS | |||
| فئة | ≤±0.7 | % | |||
| di/dt | >50 | A/μS | |||
| وقت الاستجابة | < 500 | nS | |||
| عرض النطاق الترددي ((-1db) | DC ¥200 | KHZ | |||
| الجهد العازل | 50 هرتز، دقيقة واحدة2.5 | KV | |||
| درجة حرارة العمل | -40+85 | °C | |||
| درجة حرارة التخزين | -40+105 | °C | |||
ملاحظات:يمكن تخصيص مواصفات المنتج
س: ما هو الفرق بين جهاز استشعار تأثير هال للموازنة المغناطيسية و جهاز استشعار هال القياسي؟
أ:أجهاز استشعار تأثير هول للموازنة المغناطيسية (حلقة مغلقة)يستخدم لفافة تعويض لتوليد حقل مغناطيسي معارض، مما يقلل من التدفق المغناطيسي الصافي في النواة إلى الصفر. وهذا يوفر دقة أعلى وانحراف درجة حرارة أقل.جهاز استشعار هال المفتوح المعتاد يضخم مباشرة مخرجات هول، مع بنية أبسط ولكن دقة أقل نسبيا.
س: ما نوع التيار الذي يمكن لهذا المستشعر قياسه؟
أ:يمكن أن يقيسالتيار المتردد، التيار المتردد، النبض، والتيارات غير المنتظمة، مناسبة لقياس دقيق لأشكال موجات التيار المعقدة المختلفة ، وتلبية متطلبات محركات الترددات المتغيرة ، والمحولات ، وتطبيقات الطاقة الجديدة.
