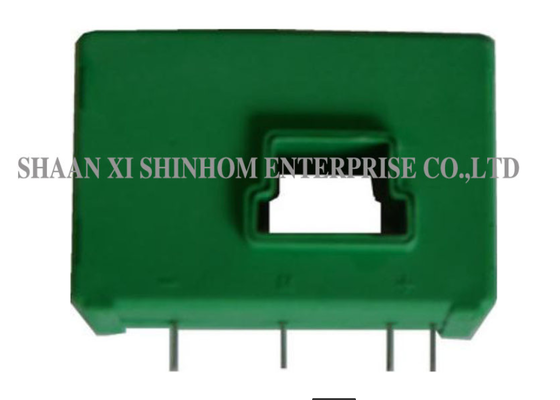

الـجهاز استشعار التيار الحالي لسلسلة HBC-LAP المغلقةيستخدم مبدأ الحلقة المغلقة (التعويض) ، مما يوفر العزل الكهربائي بين الدوائر الأولية والثانوية. يقيس بدقة DC ، AC ،أو التيارات النبضية مع نطاق قياس من 0-200A. المنتج لديه جهد إمداد من ± 12V إلى ± 15V (± 5٪) وتيار خروجي مقيّم 100mA ± 0.5٪ أو 125mA ± 0.5٪. ويوفر دقة عالية وسهولة التثبيت.اختبار الأداء الديناميكي يستخدم شريط واحد ملء تماما الثقب الأساسي، مع التلف السلكي الأساسي حول الجزء العلوي من جهاز الاستشعار لتحقيق اقتران مغناطيسي مثالي. يستخدم على نطاق واسع في مصادر الطاقة لحام، التطبيقات التي تعمل بالبطارية، محركات سرعة متغيرة من التيار المتردد،محركات المحركات الخدمية، تغيير مصادر الطاقة، UPS، ومحولات محرك DC ثابتة.
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| التيار المسموح به ((IPN) | 100 | 125 | 200 | أ |
| نطاق القياس ((IP) | 0±200 | 0±200 | 0 ± 300 | أ |
| التيار المعدل للخروج ((ISN) | 100±0.5% | 125±0.5% | 100±0.5% | mA |
| فولتاج التوريد ((± 5٪) | ± 12 ± 15 | V | ||
| خسارة تيار التوريد | 16 ((@±15 فولت) + IS | mA | ||
| مقاومة الاختبار | مع ± 12V @±IPNmax | 14 ((دقيقة) 52 ((كحد أقصى) | 0 ((دقيقة) 26 ((أكثر) | Ω |
| @±IPmax | 14 ((دقيقة) 17 ((أكثر) | 0 ((دقيقة) 4 ((أكثر) | Ω | |
| مع ± 15 فولت @ ± IPNmax | 40 ((دقيقة) 72 ((كحد أقصى) | 0 ((دقيقة) 56 ((أكثر) | Ω | |
| @±IPmax @±300Amax | 40 ((دقيقة) 40 ((أكثر) | 0 ((دقيقة) 8 ((كحد أقصى) | Ω | |
| نسبة الدوران | 1:1000 | 1:1000 | 1:2000 | |
| المقاومة الثانية | 33 | 33 | 76 | Ω |
| التيار المضطرب | ≤±0.2 | mA | ||
| التيار المتحرك Drift | ≤±0.5 | mA | ||
| وقت الاستجابة | < 1 | μs | ||
| خطية | ≤±0.2 | %FS | ||
| الجهد العازل | 50 ((60) هرتز، 1 دقيقة،3 | KV | ||
| di/dt | > 100 | A/μs | ||
| عرض النطاق الترددي ((-3dB) | العاصمة 100 | كيه هرتز | ||
| درجة حرارة العمل | -40+85 | °C | ||
| درجة حرارة التخزين | -40+105 | °C | ||
ملاحظات:يمكن تخصيص مواصفات المنتج
أ:يتوافق التياران الخارجيان مع نسب الدوران المختلفة وتكوينات نطاق القياس. كل من 100mA و 125mA هي إشارات إخراج صناعية قياسية.يجب أن يستند الاختيار إلى نطاق المدخلات ومتطلبات دقة معدات القياس في الأسفلالرجاء استشارة فريق الدعم الفني لدينا للحصول على توصيات محددة.
أ:يُحقق تلفيل السلك الأساسي حول الجزء العلوي من جهاز الاستشعار الاقتران المغناطيسي الأمثل ، مما يضمن دقة القياس والأداء الديناميكي.نوصي باتباع طريقة التثبيت المحددة في ورقة بيانات المنتج لأفضل أداء.
أ:يمكنك تقديم نموذج طلب من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك ونموذج الهدف.مجاناًوسيتم شحنها داخل3-5 أيام عمل. وقت التوصيل للطلبات الجماعية هو عموما2- 8 أسابيع.
