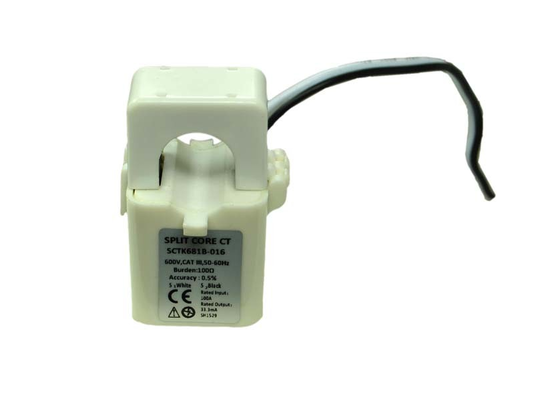

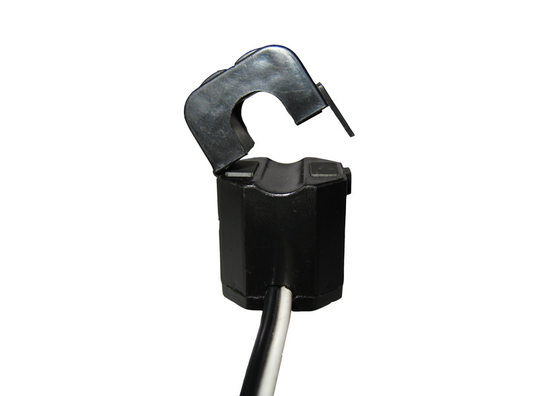

الـمحولات التيار الجاري ذات النواة المنقسمة من سلسلة SCTK681Bيحتوي على قلب قابل للإزالة ومقاوم حركة دقيق داخلي ، مصمم خصيصًا لقياس التيار والمعدات الكهربائية ، مما يضمن دقة عالية وخسارة قلبية منخفضة وسهولة التثبيت.يحتوي المنتج على هيكل قوي وموثوق به ويدعم القياس بدون اتصال والتشغيل المباشر. مناسب لقياس التيار ، ومراقبة المحرك ، وحماية المرور. إنه خيار مثالي لتطبيقات محولات التيار المتجزئة في مراقبة الطاقة والأتمتة الصناعية.
| القضية | PA /UL94-V0 |
| بوبين | PBT |
| النواة | الصلب الدائم |
| الهيكل الداخلي | الايبوكسي |
| البناء | ربطة عنق |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | UL1015 20AWG سلك ((سلك التوأم) 2.5m |
| التكرار | 50 هرتز إلى 2 كيلو هرتز |
| المدخلات المسجلة | 5A-630A |
| نطاق القياس | 10% في -30% في |
| الناتج القياسي | 0.333V ((AC) أو 0-500mA |
| النسبة | ≤ ± 1.0٪ |
| زاوية المرحلة | ≤ ± 60 دقيقة |
| القوة الكهربائية | 2.5KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| المبلغ |
المدخلات المسجلة (أ) |
الناتج (mA/V) | الدقة | الأبعاد ((ملم) | ||||
| Ø0 | أ | ب | ج | |||||
| SCTK681B-010 |
5-75A (5)10,20,50،75) |
0-50mA 0.333 فولت |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 |
5-150A (5)10,50,100150) |
0-100mA 0.333 فولت |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A (10,50,100,200250) |
0-200mA 0.333 فولت |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630A (20،100,250,400600) |
0-500mA 0.333 فولت |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
أ:يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني.مجاناًوسيتم شحنها داخل3-5 أيام عمل. وقت التوصيل للطلبات الجماعية هو عموما2- 8 أسابيعسيتم تأكيد المنتجات المخصصة بشكل منفصل.
س: هل تدعم طلبات تجريبية صغيرة؟
أ:نعم. يمكن التفاوض على طلبات تجريبية صغيرة (أقل من MOQ القياسية) وتلقي نفس معايير الجودة والتزامات التسليم مثل الطلبات الجماعية. يرجى الاتصال بفريق المبيعات لدينا للحصول على التفاصيل.
س: ما أهمية تصميم القلب المنقسم لتطبيقات القياس الحالية؟
أ:يسمح تصميم القلب المنقسم بالقياس دون اتصال ويمكن تثبيته دون فصل الموصل الأساسي. يدعم تشغيل الخط الحي دون التأثير على الاستخدام العادي للعميل.حجمها المدمج وتصميمها الخفيف يجعل التثبيت مريحا، مناسبة للتنفيذ السريع في تطبيقات مثل الخطوط الكهربائية والمحركات وحماية المرور.
