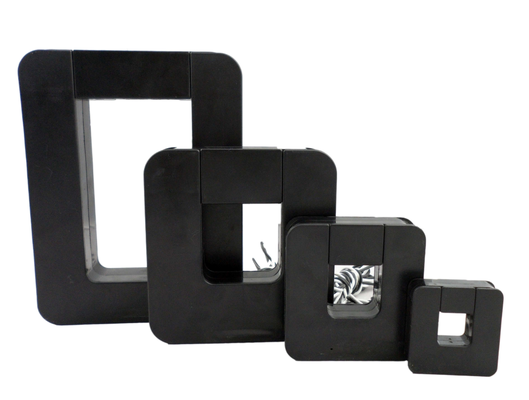

الـمحولات التيار الجاري ذات النواة المنقسمة من سلسلة SCTK751يحتوي على جهاز توصيل و هيكل مفصل متداخل ، مصمم خصيصًا لقياس التيار والمعدات الكهربائية ، مما يضمن دقة عالية ، وقابلية نقل آمنة ، وسهولة التثبيت.يحتوي المنتج على هيكل قوي وموثوق به ويدعم القياس بدون اتصال مع نافذة داخلية واسعة لضغط الكابلات الكبيرةمناسب لقياس التيار، ومراقبة المحرك، ومعدات تكييف الهواء.إنه الخيار المثالي لتطبيقات المحولات الحالية المتجزئة في مراقبة الطاقة والأتمتة الصناعية.
| التكرار | 50-60 هرتز |
| المدخلات المسجلة | 5A-5000A |
| نطاق القياس | 10% في -30% في |
| الناتج القياسي | 0.333V ((AC) أو 0-500mA |
| النسبة | ± 1.0٪ |
| زاوية المرحلة | ≤ ± 90 دقيقة |
| القوة الكهربائية | 2.5KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| القضية | PC /UL94-V0 |
| بوبين | PBT |
| النواة | الصلب الدائم |
| الهيكل الداخلي | الايبوكسي |
| البناء | ربطة عنق |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | UL1015 22AWG سلك ((سلك مزدوج)) 2.0m |
| المبلغ | المدخلات المسموح بها (A) | الناتج (mA/V) | الدقة | الأبعاد ((mm/inch) | |||||
| أ | ب | ج | د | E | |||||
| SCTK751A | 5-200A (5) ،10,30,50,75,100,125,150200) | 0-13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751B | 10-400A (10,50,75,150,200,250,300400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751C | 50-630A (50,100,125,200,250,400,600630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
| SCTK751D | 100-2000A (100,250,400,630،800A10002000) | 0-200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
| SCTK751E | 200-3000A (200250,400,630,1500,25003000) | 0-300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | |
| SCTK751F | 400-5000A (400,800,1000,1500,2000,30005000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
ملاحظات: يمكن تخصيص مواصفات المنتج
