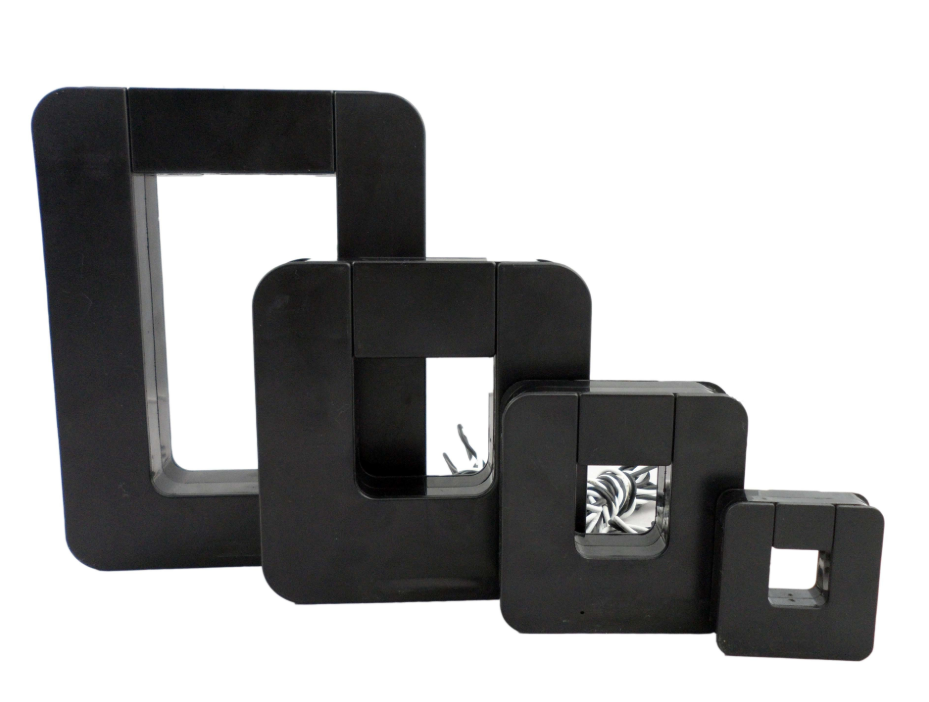

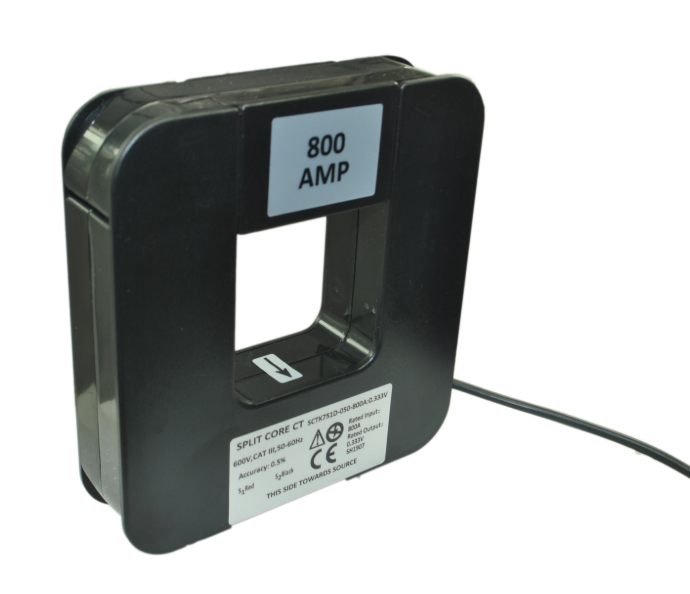

الـمحولات التيار الجاري ذات النواة المنقسمة من سلسلة SCTK751يستخدم جوهر Permalloy وبنية داخلية من الراتنج الايبوكسي ، مصممة خصيصًا لقياس التيار والمعدات الكهربائية ، مما يضمن دقة عالية ، وقابلية نقل آمنة ، وسهولة التثبيت.يحتوي المنتج على بنية قوية وموثوقة مع علبة PC UL94-V0 و UL1015 22AWG وصلة خروج زوج مشوهة. يلبي درجة الدقة 1.0 ومتطلبات درجة حرارة العمل الواسعة. وهو مناسب لقياس التيار ، ومراقبة المحرك ، ومعدات تكييف الهواء.إنه الخيار المثالي لتطبيقات المحولات الحالية المتجزئة في مراقبة الطاقة والأتمتة الصناعية.
| التكرار | 50-60 هرتز |
| المدخلات المسجلة | 5A-5000A |
| نطاق القياس | 10% في -30% في |
| الناتج القياسي | 0.333V ((AC) أو 0-500mA |
| النسبة | ± 1.0٪ |
| زاوية المرحلة | ≤ ± 90 دقيقة |
| القوة الكهربائية | 2.5KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| القضية | PC /UL94-V0 |
| بوبين | PBT |
| النواة | الصلب الدائم |
| الهيكل الداخلي | الايبوكسي |
| البناء | ربطة عنق |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | UL1015 22AWG سلك ((سلك مزدوج)) 2.0m |
| المبلغ | المدخلات المسموح بها (A) | الناتج (mA/V) | الدقة | الأبعاد ((mm/inch) | |||||
| أ | ب | ج | د | E | |||||
| SCTK751A | 5-200A (5) ،10,30,50,75,100,125,150200) | 0-13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751B | 10-400A (10,50,75,150,200,250,300400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751C | 50-630A (50,100,125,200,250,400,600630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
| SCTK751D | 100-2000A (100,250,400,630،800A10002000) | 0-200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
| SCTK751E | 200-3000A (200250,400,630,1500,25003000) | 0-300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | |
| SCTK751F | 400-5000A (400,800,1000,1500,2000,30005000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: هل تقدمون الدعم التقني وتوصيات الاختيار؟
أ:لدينا فريق فني محترف يمكنه تقديم توصيات اختيار وحلول تخصيص بناءً على سيناريوهات تطبيق العملاء ومتطلبات الدوائر
س: هل العينات مجانية؟ متى يمكنني الحصول عليها؟
أ:العينات هيمجاناًوسيتم شحنها داخل3-5 أيام عملللسياسات الخاصة بتكاليف الشحن، يرجى الاتصال بفريق المبيعات للتأكيد.
س14: كيف تتعامل مع مشاكل الجودة إذا حدثت؟
أ:نحن نضمن امتثال المنتج من خلال فحص الجودة الواردة واختبار الجودة بنسبة 100٪ قبل الشحن. إذا حدثت مشاكل في الجودة، يرجى الاتصال بفريق المبيعات لدينا على الفور.سوف نقدم حلول العودة / التبادل أو الدعم الفني.
