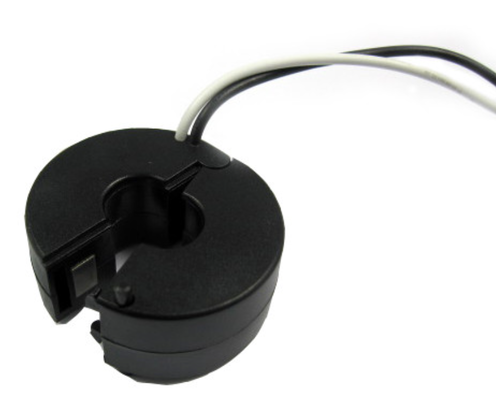

السلسلة SCTK751 محول تيار منقسم النواةتم تصميمه للتثبيت السريع والسهل في تطبيقات القياس الحالية. المدخلات المقدرة هي5A إلى 5000A، الإخراج هو0.333 فولتأو0-500 مللي أمبير، بدقة±1.0%. يستخدم المنتج أهيكل الانقسام الأساسيةالذي يحقق قياس التيار غير المتصل من خلال تحريض المجال المغناطيسي. يمكن تركيبه دون فصل الكابل قيد الاختبار، مما يجعل التثبيت أكثر أمانًا وملاءمة. يتم استخدامه على نطاق واسع لقياس التيار ومراقبته وحمايته في خطوط الطاقة والمعدات، بالإضافة إلى قياس التيار والطاقة للمحركات والإضاءة وضواغط الهواء وأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة التحكم الآلي، بالإضافة إلى أجهزة مراقبة الطاقة وحماية التتابع.
| تكرار | 50-60 هرتز |
| المدخلات المقدرة | 5A-5000A |
| نطاق القياس | 10% في-130% في |
| الإخراج المقدر | 0.333 فولت (التيار المتناوب) أو 0-500 مللي أمبير |
| نسبة | ± 1.0% |
| زاوية المرحلة | ± ± 90 دقيقة |
| قوة عازلة | 2.5 كيلو فولت/1 مللي أمبير/1 دقيقة |
| مقاومة العزل | تيار مستمر 500 فولت/100 ميجا أوم دقيقة |
| قضية | الكمبيوتر/UL94-V0 |
| بكرة | بت |
| جوهر | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| بناء | رَابِطَة |
| درجة حرارة التشغيل | -25 درجة مئوية ～＋ 75 درجة مئوية |
| رطوبة التشغيل | ≥85% |
| اتصال الإخراج | سلك UL1015 22AWG (سلك مجدول) 2.0 م |
| ف / ن | المدخلات المقدرة (أ) | الإخراج (مللي أمبير/فولت) | دقة | الأبعاد (مم/بوصة) | ||||
|---|---|---|---|---|---|---|---|---|
| أ | ب | ج | د | ه | ||||
| SCTK751A | 5-200 أمبير (5,10,30,50,75,100,125,150,200) | 0-13.3 مللي أمبير 0.333 فولت | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751B | 10-400 أمبير (10،50،75،150،200،250،300،400) | 0-26.6 مللي أمبير 0.333 فولت | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751C | 50-630A (50,100,125,200,250,400,600,630) | 0-66.6 مللي أمبير 0.333 فولت | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) |
| SCTK751D | 100-2000 أمبير (100،250،400،630،800 أمبير، 1000،2000) | 0-200 مللي أمبير 0.333 فولت | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) |
| SCTK751E | 200-3000 أمبير (200,250,400,630,1500,2500,3000) | 0-300mA 0.333 فولت | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) |
| SCTK751F | 400-5000 أمبير (400،800،1000،1500،2000،3000،5000) | 0-500 مللي أمبير 0.333 فولت | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: ما هي التطبيقات التي يمكن أن تلبي الدقة ±1.0%؟
ج: ال±1.0%الدقة مناسبة لمعظم التطبيقات مثل مراقبة الطاقة الصناعية التقليدية، وحماية المعدات، وإدارة الطاقة، والتحكم الآلي، مما يوفر فعالية عالية من حيث التكلفة مع ضمان دقة القياس.
س: ما هي التطبيقات التي يناسبها نطاق التردد 50-60 هرتز؟
ج: ال50-60 هرتزيغطي نطاق التردد معايير شبكة الطاقة العالمية الرئيسية (50 هرتز في أوروبا، 60 هرتز في الولايات المتحدة)، وهو مناسب لقياس التيار ومراقبته في أنظمة طاقة التيار المتردد المختلفة.
س: كيفية التقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية ؟
ج: يمكنك تقديم نموذج طلب عبر موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات هيمجاناوسيتم شحنها داخل3-5 أيام عمل. مهلة الطلب الشامل بشكل عام2-8 أسابيع.
