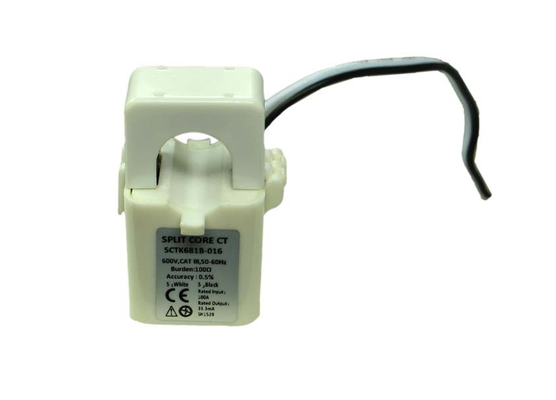

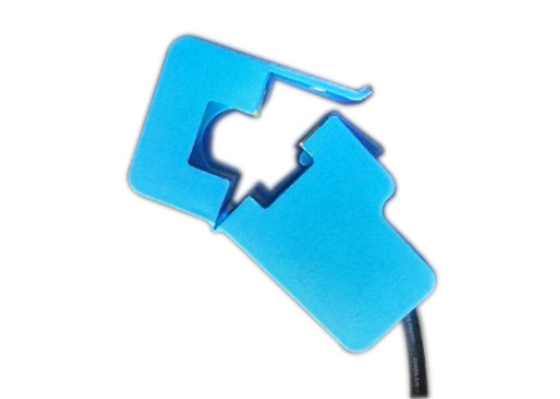

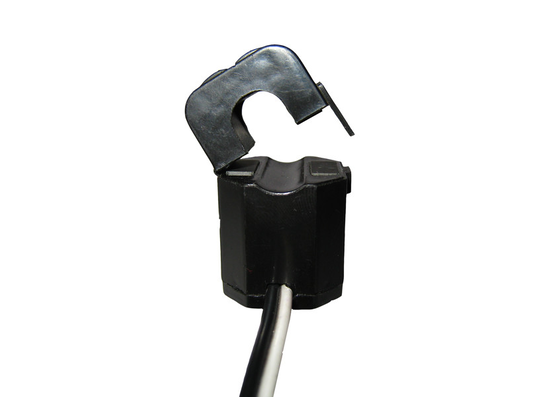

محول التيار ذو القلب المنفصل من سلسلة SCTK681B مصمم للتركيب السريع والسهل. يسمح تصميم القلب المنفصل بقياسات التيار غير المتصلة عن طريق الحث المغناطيسي دون الحاجة إلى فصل السلك الأساسي وفصله لتركيب محول التيار. تسمح هذه الطريقة بقياس تيار أكثر أمانًا وأسهل وقابلية للحمل. يوفر مقاوم حمل داخلي دقيق عبر اللفة الثانوية لمحول التيار خرجًا آمنًا بجهد منخفض ويسمح بفتح آمن للجانب الثانوي
الميزات:
التطبيقات:
المعلمات الميكانيكية
| الهيكل | PA / UL94-V0 |
| الملف | PBT |
| القلب | Permalloy |
| الهيكل الداخلي | الإيبوكسي |
| البناء | رباط |
| درجة حرارة التشغيل | －25℃～＋75℃ |
| رطوبة التشغيل | ≤85% |
| وصلة الخرج | سلك UL1015 20AWG (سلك مجدول) 2.5 متر |
المعلمات الكهربائية
| التردد | 50 هرتز - 2 كيلو هرتز |
| المدخل المقنن | 5 أمبير - 630 أمبير |
| نطاق القياس | 10%In - 130%In |
| الخرج المقنن | 0.333 فولت (تيار متردد) أو 0-500 مللي أمبير |
| النسبة | ≤± 1.0% |
| زاوية الطور | ≤ ±60 دقيقة |
| قوة العزل الكهربائي | 2.5 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V / 100MΩ دقيقة |
اختيار النوع
| رقم القطعة | المدخل المقنن (أمبير) |
الخرج (مللي أمبير / فولت) | الدقة | الأبعاد (مم) | |||
|---|---|---|---|---|---|---|---|
| Ø0 | أ | ب | ج | ||||
| SCTK681B-010 |
5-75 أمبير (5، 10، 20، 50، 75) |
0-50 مللي أمبير 0.333 فولت |
0.5، 1.0، 3.0 | 10 | 41.5 | 30 | 26.5 |
| SCTK681B-016 |
5-150 أمبير (5، 10، 50، 100، 150) |
0-100 مللي أمبير 0.333 فولت |
0.5، 1.0، 3.0 | 16 | 53 | 36 | 30.5 |
| SCTK681B-024 |
10-250 أمبير (10، 50، 100، 200، 250) |
0-200 مللي أمبير 0.333 فولت |
0.5، 1.0، 3.0 | 24 | 70 | 51.5 | 39.0 |
| SCTK681B-035 |
10-630 أمبير (20، 100، 250، 400، 600) |
0-500 مللي أمبير 0.333 فولت |
0.5، 1.0، 3.0 | 35 | 84 | 65 | 41.0 |
ملاحظات: يمكن تخصيص مواصفات المنتج
أسئلة متكررة
س: كيف أختار بين مخرجات 0.333 فولت و 0-500 مللي أمبير؟
ج: خرج 0.333 فولت هو إشارة جهد منخفض، مناسبة لعدادات الطاقة الإلكترونية، ووحدات التحكم المنطقية القابلة للبرمجة، وأجهزة قياس جهد الإدخال. خرج 0-500 مللي أمبير هو إشارة تيار، مناسبة لأنظمة التحكم ومعدات القياس التقليدية التي تتطلب إشارات تيار. يرجى الاختيار بناءً على واجهة إدخال معدات القياس الخاصة بك.
س: ما هي وظيفة المقاوم الدقيق المدمج؟
ج: تحتوي اللفة الثانوية على مقاوم متوازي دقيق مدمج. يقوم بتحويل إشارة التيار مباشرة إلى خرج جهد منخفض آمن (0.333 فولت) أو إشارة تيار قياسية (0-500 مللي أمبير)، مما يلغي الحاجة إلى مقاومات أخذ عينات خارجية. كما أنه يسمح بالتشغيل الآمن للدائرة المفتوحة على الجانب الثانوي، مما يحسن سلامة التشغيل.
س: ماذا عن دقة وفقدان القلب لهذا المنتج؟
ج: يستخدم هذا المنتج تصميم قلب قابل للفتح عالي الدقة مع فقدان قلب منخفض، مما يضمن قياس تيار عالي الدقة عبر نطاق القياس بأكمله، ويلبي متطلبات تطبيقات المراقبة الصناعية والطاقة المختلفة.
س: كيف أتقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل. عادة ما تكون مهلة الطلبات بالجملة من 2 إلى 8 أسابيع.
