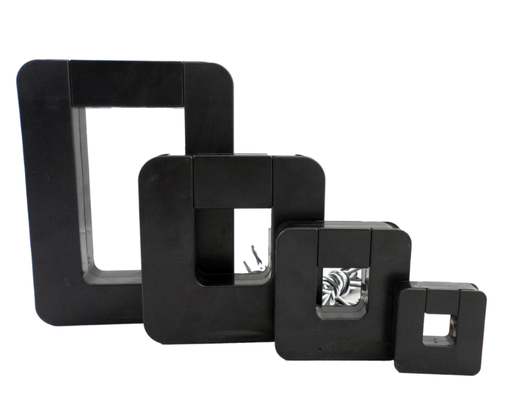

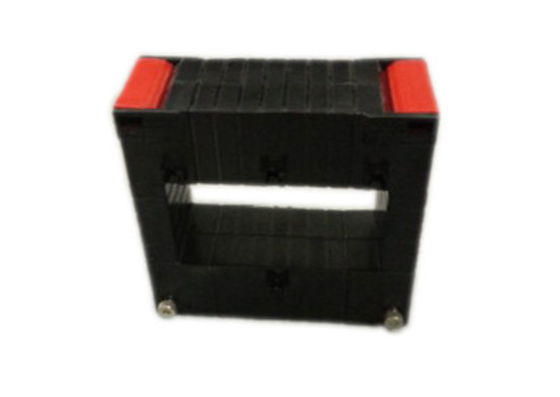

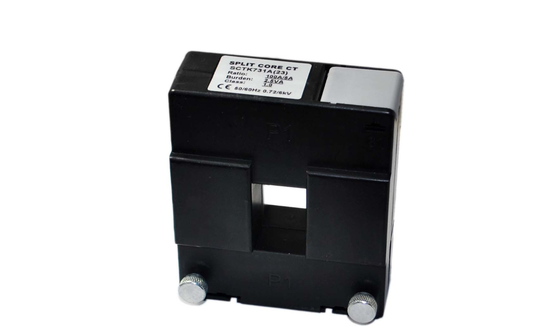

محول التيار ذو القلب المنقسم من سلسلة SCTK732A مصمم لقياس ومراقبة التيار في شبكات توزيع الطاقة الجديدة أو القائمة. يستخدم المنتج هيكلًا مقسمًا للقلب يسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو القضبان. يسمح تصميم النافذة الواسعة باستيعاب الكابلات أو القضبان ذات القطر الكبير. تحتوي اللفة الثانوية على مقاوم متوازي دقيق مدمج، مما يوفر خرجًا آمنًا بجهد منخفض دون الحاجة إلى مقاومات أخذ عينات خارجية. حجم صغير وتركيب سهل، مع توفر أحجام متعددة للتكيف مع ظروف التركيب الحالية المختلفة. يوفر دقة عالية وموثوقية عالية. يستخدم على نطاق واسع لقياس التيار والمراقبة والحماية في خطوط الطاقة والمعدات، بالإضافة إلى أجهزة قياس التيار والطاقة والطاقة.
الميزات:
التطبيقات
المعلمة الكهربائية
| المدخل المقنن | 0.5-5000 أمبير |
| نطاق القياس | 5%In-130%In |
| الخرج المقنن | 0.333 فولت (تيار متردد) أو 0-5 أمبير |
| النسبة | ≤ ± 0.2% |
| زاوية الطور | ≤ ±10 دقيقة |
| قوة العزل الكهربائي | 5.0 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V/100MΩmin |
المعلمة الميكانيكية
| الهيكل | PC+ABS /UL94-V0 |
| البكرة | PC+ABS |
| القلب | سيليكون |
| الهيكل الداخلي | إيبوكسي |
| درجة حرارة التشغيل | −25 درجة مئوية ~ +75 درجة مئوية |
| رطوبة التشغيل | ≤85% |
| وصلة الخرج | طرف توصيل |
اختيار النوع
ملاحظات: يمكن تخصيص مواصفات المنتج
أسئلة متكررة
س: ما هي وظيفة المقاوم الدقيق المدمج؟
ج: تحتوي اللفة الثانوية على مقاوم متوازي دقيق مدمج. يقوم بتحويل إشارة التيار مباشرة إلى خرج آمن بجهد منخفض، مما يلغي الحاجة إلى مقاومات أخذ عينات خارجية. هذا يبسط التركيب، ويحسن السلامة، ويوفر تكاليف المكونات ومساحة التركيب.
س: ما هي التطبيقات التي يمكن أن يلبيها نطاق القياس 0.5-5000 أمبير؟
ج: يغطي نطاق القياس الواسع للغاية 0.5-5000 أمبير مجموعة متنوعة من التطبيقات من مراقبة التيار الصغير الدقيق إلى أنظمة توزيع الطاقة الصناعية الكبيرة، وهو مناسب لقياس الطاقة، وحماية المحركات، ومراقبة خطوط التوزيع الرئيسية، والعديد من السيناريوهات الأخرى.
س: كيف يمكن التقدم بطلب للحصول على عينات؟ وما هي المهلة الزمنية؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي عادة 2-8 أسابيع.
