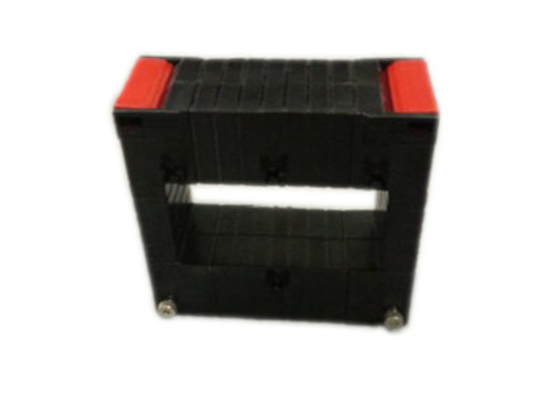

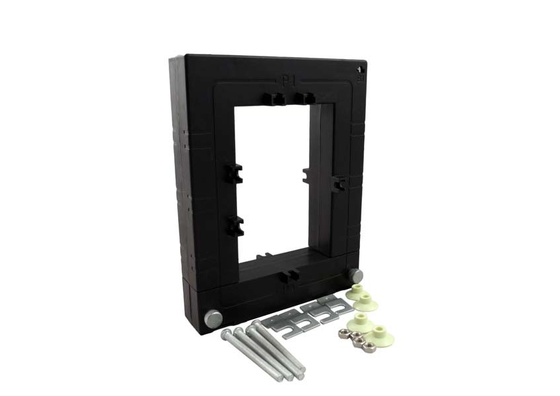

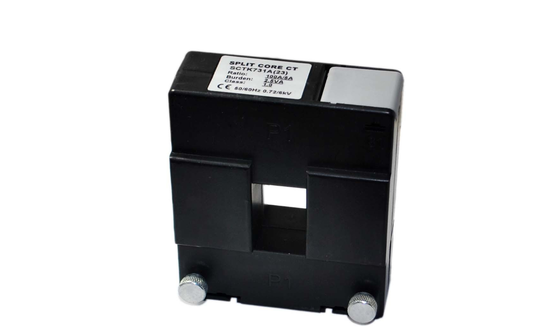

الـسلسلة SCTK731محولات التيار المتجزئة المصممة لقياس التيار ومراقبته في شبكات توزيع الطاقة الجديدة أو القائمة.يستخدم المنتج بنية ذاتية القفل ذات النواة المنقسمة التي تسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو أشرطة القيادةتصميم النافذة العريضة يستوعب كابلات ذات قطر كبير أو قضبان.توفير مخرج منخفض الجهد آمن دون الحاجة إلى المقاومات الخارجية لعملية أخذ العيناتتتوفر أحجام متعددة للتكيف مع ظروف التثبيت المختلفة الحالية. يستخدم على نطاق واسع لقياس التيار والرصد والحماية في خطوط الكهرباء والمعدات ،وكذلك قياس التيار والطاقة للمحركات، الإضاءة، ضاغطات الهواء، HVAC، وأنظمة التحكم في الأتمتة، فضلا عن مراقبة الطاقة وأجهزة حماية الإرسال.
| التكرار | 50-400 هرتز |
| المدخلات المسجلة | 5A-5000A |
| نطاق القياس | 5% في -30% في |
| الناتج القياسي | 0-5A |
| النسبة | ≤ ± 0.5% |
| زاوية المرحلة | ≤ ±30 دقيقة |
| القوة الكهربائية | 2.5KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| القضية | PC /UL94-V0 |
| بوبين | البنك المركزي |
| النواة | فولاذ السيليكون |
| الهيكل الداخلي | الايبوكسي |
| البناء | إربط |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | المحطة |
| المبلغ | المدخلات المسموح بها (A) | الناتج (أ) | الدقة | الأبعاد ((ملم) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| أ | ب | ج | د | E | F | G | هـ | أنا | |||||
| SCTK731A ((23) | 100-400A | 1A/5A | 0.5,1.0,3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B ((58) | 250-1000A | 1A/5A | 0.5,1.0,3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C ((88) | 250-1000A | 1A/5A | 0.5,1.0,3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D ((812) | 500-1500A | 1A/5A | 0.5,1.0,3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E ((814) | 600-5000A | 1A/5A | 0.5,1.0,3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F ((816) | 800-5000A | 1A/5A | 0.5,1.0,3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G ((36) | 100-3000A | 1A/5A | 0.5,1.0,3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H ((513) | 100-4000A | 1A/5A | 0.5,1.0,3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
السؤال: ما هي مزايا الهيكل الذاتي القفل؟
ج: الهيكل القابل للاغلاق الذاتي يضمن أن المحول يبقى مقفلاً بشكل آمن على الكابل أو شريط الحافلة بعد التثبيت. لن يتحرك أو يتحرك بسبب الاهتزاز أو القوى الخارجية ،ضمان التثبيت الآمن والموثوق بهالتشغيل بسيط، ولا تحتاج إلى أدوات خاصة للتثبيت أو إزالة.
س: ما هي وظيفة المقاومة الدقيقة المدمجة؟
ج: يحتوي التلفيل الثانوي على مقاومة متوازية دقة مدمجة. إنه يحول الإشارة الحالية مباشرة إلى مخرج منخفض الجهد آمن ، مما يلغي الحاجة إلى مقاومات أخذ العينات الخارجية.هذا يسهل التثبيت، تحسن السلامة، وتوفير تكاليف المكونات ومساحة التثبيت.
س: ما هي التطبيقات التي يمكن أن تلبي نطاق القياس 5-5000A؟
ج: نطاق القياس الواسع 5-5000A يغطي تطبيقات مختلفة من معدات التيار الصغيرة والمتوسطة إلى أنظمة توزيع الطاقة الصناعية الكبيرة ، بما في ذلك مراقبة التيار للمحركات ،الإضاءة، ضاغطات الهواء، HVAC، وخطوط التوزيع الرئيسية.
