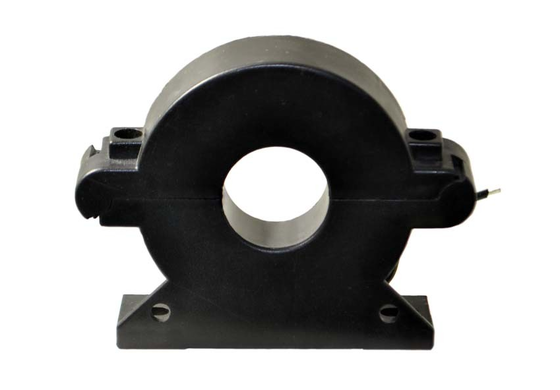

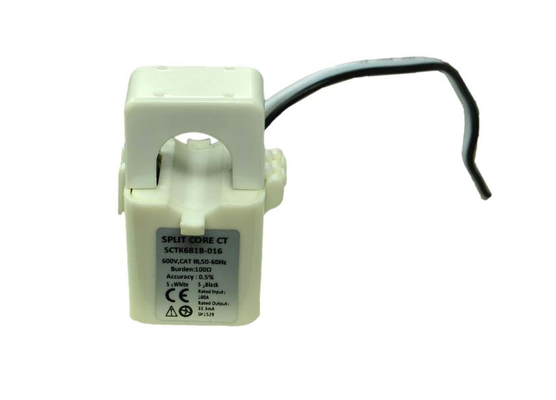

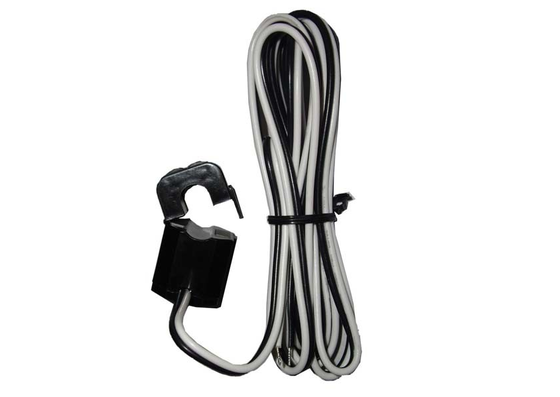

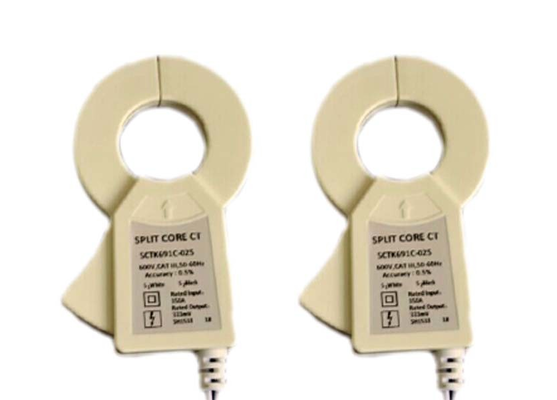

الـسلسلة SCTK691Cمصمم محول التيار المجزأ للأنظمة التوزيعية للطاقة ، ومراقبة الطاقة ، وتطبيقات حماية المرور. يبلغ الدخول المسمى 0-1000A ، مع إنتاج 0.333VAC أو 0-5A.يستخدم المنتج بنية منفصلة للنواة التي تسمح بالتركيب السريع دون فصل أو إزالة الكابلات الحالية، مما يقلل إلى حد كبير من تكلفة التثبيت والوقت. وتضمن عملية البوتين الايبوكسي المغلقة بالكامل أداء عازل ممتاز وقدرة مكافحة التداخل.الهيكل المغلق بالكامل يوفر قوة ميكانيكية جيدة ومرونة بيئيةفئات الدقة تتراوح من الدرجة 0.2 إلى الدرجة 1.0، تلبية متطلبات مختلفة من قياس الدقة إلى الحماية العامة.ومقاييس الكهرباء المضادة للتلاعب.
| التكرار | 50-2.5 كيلو هرتز |
| المدخلات المسجلة | 0.5A-630A |
| نطاق القياس | 10% في -30% في |
| الناتج القياسي | 0.333V ((AC) أو 0-5A |
| النسبة | ≤ ± 0.2% |
| زاوية المرحلة | ≤ ± 10 دقيقة |
| القوة الكهربائية | 5.0KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| القضية | PC/UL94-V0 |
| بوبين | PBT |
| الهيكل الداخلي | الايبوكسي |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | محطة أو UL1015 22AWG سلك 1.5m |
| المبلغ | المدخلات المسموح بها (A) | الناتج (mA/V) | الدقة | الأبعاد ((ملم) | ||||
|---|---|---|---|---|---|---|---|---|
| أ | ب | ج | د | E | ||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 |
| SCTK691C-016 | 1-250A | 0.333V/0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 |
| SCTK691C-025 | 5-400A | 0.333 فولت/0-200 مآ | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 |
| SCTK691C-036 | 5-630A | 0.333V/0-200mA/1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 |
| SCTK691C-050 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 35.0 | 100.0 |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: ما الفرق بين مخرج 0.333VAC ومخرج 0-5A؟ كيفية الاختيار؟
A: 0.333VAC الخروج هو إشارة منخفضة الجهد ، مناسبة لمقاييس الطاقة الإلكترونية ، PLC ، وأدوات القياس. 0-5A الخروج هو إشارة التيار التقليدية ، مناسبة لمقاييس ميكانيكية ،رلايات، وأجهزة الحماية. يرجى الاختيار بناء على واجهة إدخال معدات القياس الخاصة بك.
س: ما هي درجات الدقة المتاحة؟ كيفية الاختيار؟
الجواب: هناك ثلاث فئات دقة متاحة: الفئة 0.2فئة 05، والفئة 1.0الفئة 0.2 مناسبة لقياس طاقة الدقة. الفئة 0.5 مناسبة للقياس الصناعي العام. الفئة 1.0 مناسب لتطبيقات الحماية وأدوات الإشارة التقليديةالرجاء الاختيار بناء على متطلبات دقة طلبك.
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك ونموذج الهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل.فترة الطلبات الجماعية عادة ما تكون 2-8 أسابيع.
