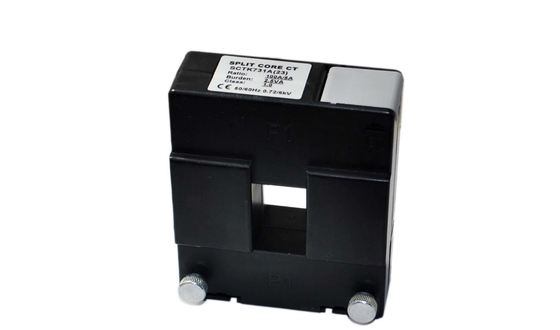

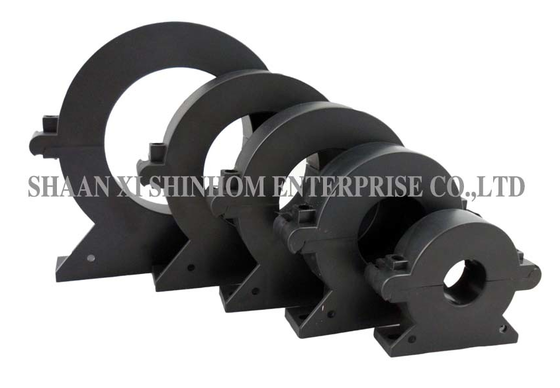

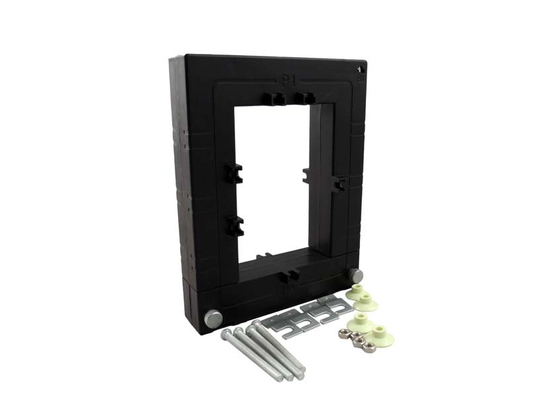

السلسلة SCTK671تم تصميم محول التيار المنفصل للقياس والمراقبة الحالية في شبكات توزيع الطاقة الجديدة أو الحالية. يستخدم المنتج هيكلًا منقسمًا يسمح بالتثبيت السريع دون فصل أو إزالة الكابلات أو قضبان التوصيل، مما يقلل بشكل كبير من تكلفة التثبيت ووقته. يحتوي الملف الثانوي على مقاومة متوازية دقيقة مدمجة، مما يوفر خرجًا آمنًا للجهد المنخفض. يضمن تغليف الإيبوكسي أداء عزل ممتاز ومقاومة للاهتزاز. توفر المادة عالية النفاذية نطاق قياس واسع. خطأ النسبة: ± ± 0.2%. خطأ زاوية الطور: ±±10 دقائق. قوة العازلة: 2.5 كيلو فولت/1 مللي أمبير/1 دقيقة. يتم استخدامه على نطاق واسع في مراقبة الحرائق الكهربائية، ومنع تسرب الحرائق، وحماية التتابع الكهرومغناطيسي، وتطبيقات حماية الحواسيب الصغيرة.
| تكرار | 50-400 هرتز |
| المدخلات المقدرة | 5A-3000A |
| نطاق القياس | 5% في-130% في |
| الإخراج المقدر | 0-10 فولت (تيار متردد) أو 0-5 أمبير |
| نسبة | ± ± 0.2% |
| زاوية المرحلة | ± ± 10 دقيقة |
| قوة عازلة | 2.5 كيلو فولت/1 مللي أمبير/1 دقيقة |
| مقاومة العزل | تيار مستمر 500 فولت/100 ميجا أوم دقيقة |
| قضية | الكمبيوتر/UL94-V0 |
| بكرة | بت |
| جوهر | الصلب السيليكون |
| الهيكل الداخلي | الايبوكسي |
| بناء | رَابِطَة |
| درجة حرارة التشغيل | -25 درجة مئوية ～＋ 75 درجة مئوية |
| رطوبة التشغيل | ≥85% |
| اتصال الإخراج | UL101522AWG سلك (سلك مزدوج) 2.5 م |
| ف / ن | المدخلات المقدرة (أ) | الإخراج (مللي أمبير/فولت) | دقة | الأبعاد (مم) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | أ | ب | ج | د | ه | ف | ز | ح | Ø1 | Ø2 | ||||
| SCTK671A-025 | 5-400A (5,100,400 أمبير) | 0-200 مللي أمبير 0-10 فولت | 0.2,0.5,1.0 | 25 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 | 50-1000A (50,400,1000 أمبير) | 0-500 مللي أمبير 0-10 فولت | 0.2,0.5,1.0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 | 100-1500A (100,1000,1500A) | 0-500 مللي أمبير 0-10 فولت | 0.2,0.5,1.0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 | 500-2000A (500,1500,2000A) | 0-500 مللي أمبير 0-10 فولت | 0.2,0.5,1.0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 | 800-3000A (800,2500,3000A) | 0-600 مللي أمبير 0-10 فولت | 0.2,0.5,1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
ملحوظات:يمكن تخصيص مواصفات المنتج
ج:رقمسلسلة SCTK671يستخدم هيكلًا منقسمًا مع قلب يفتح ويغلق. يمكن تركيبه دون فصل أو إزالة أي كابلات أو أشرطة توصيل. إنها مناسبة بشكل خاص للمشاريع والتطبيقات التحديثية حيث لا يمكن إيقاف تشغيل الطاقة، مما يقلل بشكل كبير من تكاليف التثبيت والوقت.
ج:يحتوي الملف الثانوي على مقاومة متوازية دقيقة مدمجة. فهو يحول الإشارة الحالية مباشرة إلى مخرج آمن منخفض الجهد (0-10 فولت)، مما يلغي الحاجة إلى مقاومات أخذ العينات الخارجية. يؤدي ذلك إلى تبسيط عملية التثبيت وتحسين السلامة وتوفير تكاليف المكونات ومساحة التثبيت.
ج:يوفر وعاء راتنجات الإيبوكسي عزلًا ممتازًا، ومقاومًا للرطوبة، والغبار، وحماية من التآكل، مع تعزيز مقاومة المنتج للاهتزاز. يضمن الهيكل المغلق تمامًا التشغيل المستقر طويل المدى للمحول في مختلف البيئات القاسية.
ج:يمكنك تقديم نموذج الطلب من خلال موقعنا أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مجانية وسيتم شحنها خلال 3-5 أيام عمل. مهلة الطلب الشامل عموما 2-8 أسابيع.
