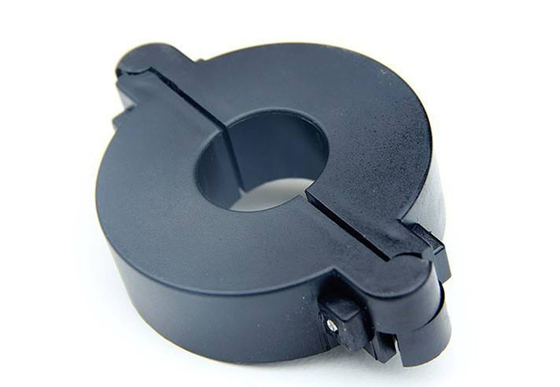

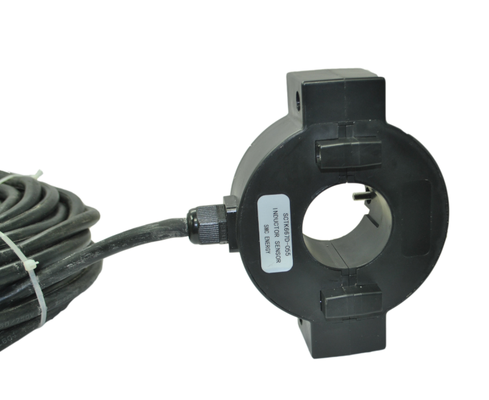

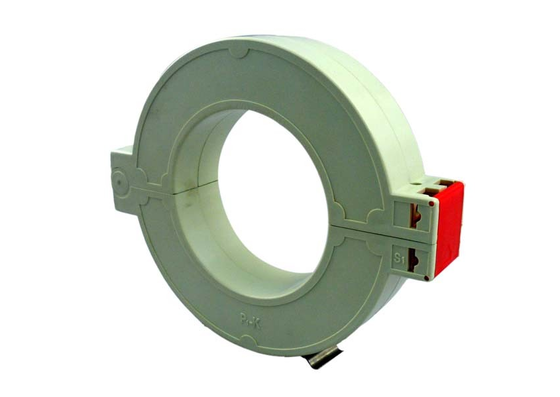

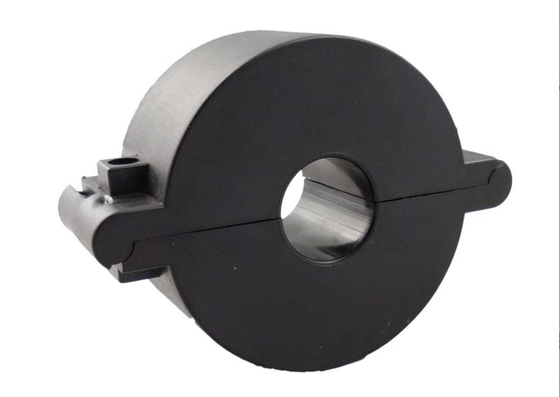

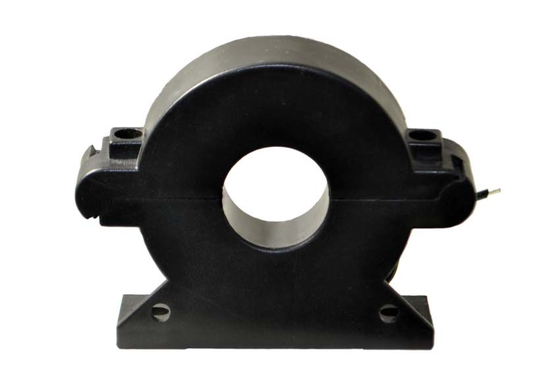

محول التيار ذو القلب المنفصل من سلسلة SCTK663 مصمم لتلبية احتياجات التركيبات اللاحقة في شبكات توزيع الطاقة الحالية. يستخدم المنتج هيكلًا ذا قلب منفصل يسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو القضبان. يتم تثبيته بأربطة كابلات لتثبيت موثوق وثابت، مما يقلل بشكل كبير من تكاليف تركيب العمالة. يتوفر حجمان للنافذة: 25 مم و 45 مم، مناسبان لمتطلبات قطر الكابلات المختلفة. يستخدم على نطاق واسع في التحكم في درجة حرارة أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وإدارة الطاقة، وأنظمة التشغيل الآلي للمباني، وقياس تيار المحرك، والإضاءة، ومراقبة تيار معدات تكييف الهواء.الميزاتنطاق القياس – 5 أمبير - 1000 أمبير
| المدخل المقنن | 5 أمبير - 1000 أمبير |
|---|---|
| نطاق القياس | 5%In-130%In |
| الخرج المقنن | 0-10 فولت (تيار متردد) أو 0-5 أمبير |
| النسبة | ≤ ± 0.2% |
| زاوية الطور | ≤ ± 10 دقيقة |
| قوة العزل الكهربائي | 2.5 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | تيار مستمر 500 فولت / 100 ميجا أوم |
| المعلمات الميكانيكية | الهيكل |
| البكرة | PBT |
|---|---|
| الهيكل الداخلي | إيبوكسي |
| البناء | رباط |
| درجة حرارة التشغيل | −25 درجة مئوية ~ +75 درجة مئوية |
| رطوبة التشغيل | ≤ 85% |
| وصلة الخرج | سلك UL1015 22AWG (سلك ملتوي) 2.5 متر |
| مقياس السلك: من الأفضل بكثير أن يكون مقياس محول التيار الخاص بك أكبر من أن يكون أصغر. يرجى قياس قطر السلك بالمليمتر، بدلاً من استخدام حجم سلك MCM لأن سمك العزل يختلف بشكل كبير من مصنع سلك إلى آخر. | اختيار النوع |
رقم القطعة
| الخرج (مللي أمبير/فولت) | الدقة | الأبعاد (مم) | φ | أ | |||||
|---|---|---|---|---|---|---|---|---|---|
| ب | ج | د | هـ | SCTK663A-025 | 5-400 أمبير | ||||
| (5,100,250,400 أمبير) |
0-200 مللي أمبير 0-10 فولت |
0.2,0.5,1.0 |
145 | 90 | 42 | 16 | 32 | ملاحظات: يمكن تخصيص مواصفات المنتج | أسئلة متكررة |
| (50,250,400,1000 أمبير) |
0-500 مللي أمبير 0-10 فولت |
0.2,0.5,1.0 |
145 | 113 | 42 | 16 | 32 | ملاحظات: يمكن تخصيص مواصفات المنتج | أسئلة متكررة |
س: كيف أختار بين نوافذ 25 مم و 45 مم؟
ج: خرج 0-10 فولت مناسب لأنظمة التحكم التي تتطلب إشارات جهد (مثل PLC، DCS، وحدات تحكم المباني). خرج 0-5 أمبير مناسب لأدوات قياس التيار التقليدية وأجهزة الحماية. يرجى الاختيار بناءً على واجهة إدخال معداتك.
ج: يتطلب التثبيت بأربطة الكابلات عدم وجود أدوات خاصة، مما يجعل التركيب بسيطًا وسريعًا. يضمن تثبيت المحول بإحكام على الكابل ولن يتحرك بسبب الاهتزازات أو القوى الخارجية. إنه مناسب للتركيبات المجمعة والإنشاءات في الموقع.
