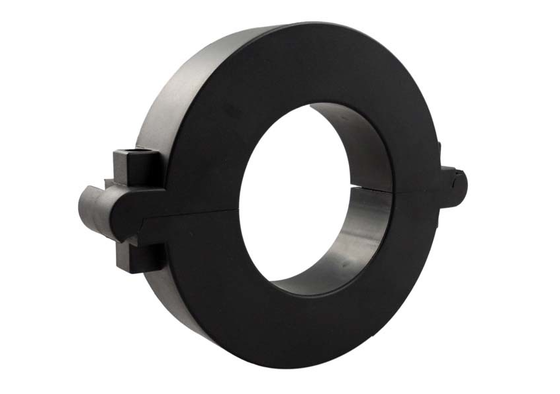

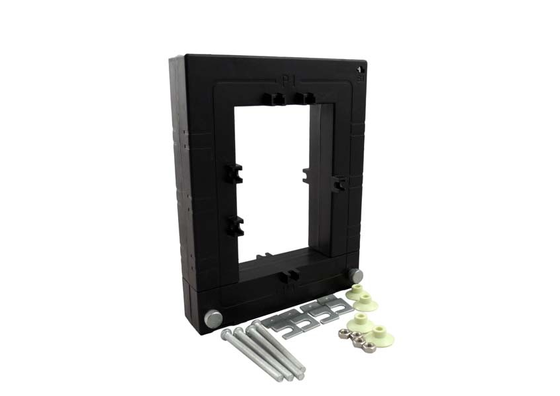

سلسلة SCTK662من محول التيار المتفرق يقدم 0V-10V و 0mA-500mA في الثانوية من التيار الأساسي المكتشف. دون استخدام CT الثانوية داخل المقياس،يربط المستخدمون سلسلة SCTK662 مباشرة بالقياس لتطبيقات القياس عالية الدقةيسمح بتبني عداد واحد لتقييمات مختلفة من التيار عن طريق تغيير CT الأساسي فقط ، مما يجعل تصميم العدادات مضغوطًا ويقلل من تكلفة التطوير.ويتم تضمين دائرة الحماية من الفولتاج الزائد لتوفير آمنة، التثبيت السريع والفعال من حيث التكلفة.
| التكرار | 50-400 هرتز |
| المدخلات المسجلة | 5A-3000A |
| نطاق القياس | 5% في -30% في |
| الناتج القياسي | 0-10V ((AC) أو 0-5A |
| النسبة | ≤ ± 0.2% |
| زاوية المرحلة | ≤ ± 10 دقيقة |
| القوة الكهربائية | 2.5KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| القضية | PC /UL94-V0 |
| بوبين | PBT |
| النواة | فولاذ السيليكون |
| الهيكل الداخلي | الايبوكسي |
| البناء | ربطة عنق |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | UL1015 22AWG سلك ((سلك مزدوج) 2.5m |
| المبلغ | المدخلات المسموح بها (A) | الناتج (mA/V) | الدقة | الأبعاد ((ملم) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Φ | أ | ب | ج | د | E | |||||
| SCTK662A-025 |
5-400A (5)100,250400 أ) |
0-200mA 0-10 فولت |
0.2,0.5,1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,4001000A) |
0-500mA 0-10 فولت |
0.2,0.5,1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100،800,10001500A) |
0-500mA 0-10 فولت |
0.2,0.5,1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500،1000,15002000A) |
0-500mA 0-10 فولت |
0.2,0.5,1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800،1000,25003000 أ) |
0-600mA 0-10 فولت |
0.2,0.5,1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: ما أهمية شهادة UL؟
أ:شهادة UL تضمن أن هذا المحول الحالي يتوافق مع معايير السلامة الأمريكية، وتلبية متطلبات السلامة من الأسواق العالمية الرئيسية.يمكن استخدامه في معدات الطاقة ومنتجات العدادات المصدرة إلى الولايات المتحدة وأمريكا الشمالية.
س: كيف يسهل هذا المنتج تصميم العداد؟
أ:الـسلسلة SCTK662يمكن توصيلها مباشرة إلى عدادات الكهرباء لقياس دقة عالية ، مما يلغي الحاجة إلى CTs الثانوية الداخلية في العداد.يمكن لمقياس واحد استيعاب العديد من التصنيفات الحالية، تبسيط تصميم العدادات وخفض تكاليف التطوير.
س: ما هي وظيفة الدائرة المدمجة لحماية الإفراط في الجهد؟
أ:دائرة حماية الإفراط في الجهد تحمي المحول ومعدات القياس في أسفل التيار في ظل ظروف الإفراط في الجهد غير الطبيعي.ويقلل من خطر تلف المعدات.
