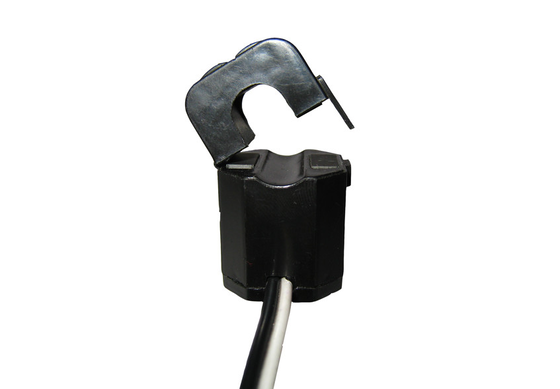

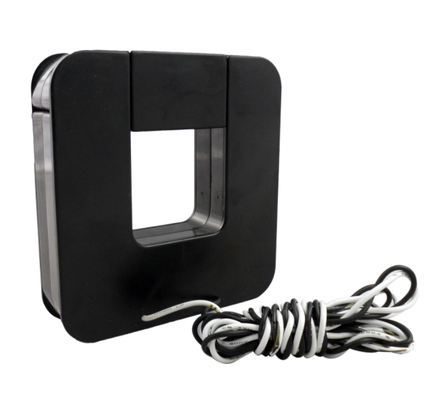

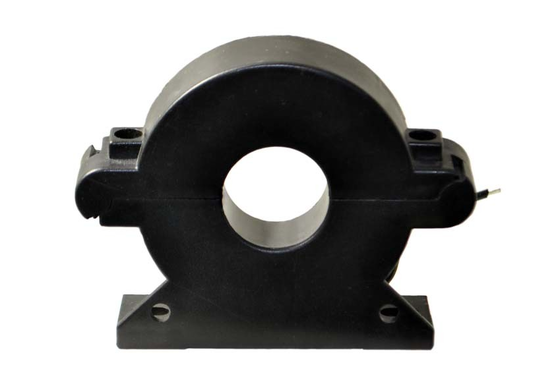

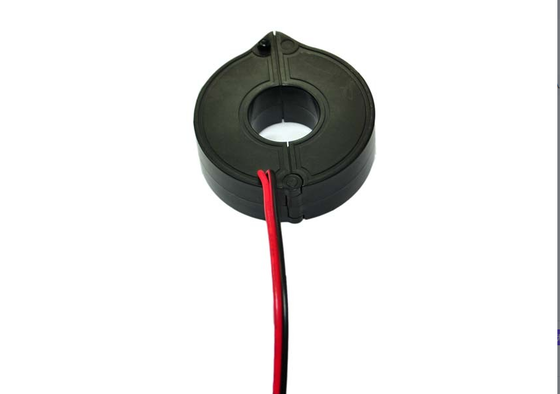

محول التيار ذو القلب المنقسم من سلسلة SCTK660C مصمم لقياس ومراقبة التيار في شبكات توزيع الطاقة الجديدة أو القائمة. يستخدم المنتج هيكل ذاتي القفل ذو قلب منقسم يسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو القضبان. تصميم النافذة الواسعة يستوعب الكابلات أو القضبان ذات القطر الكبير. يحتوي اللف الثانوي على مقاومة متوازية دقيقة مدمجة، مما يوفر خرجًا آمنًا بجهد منخفض دون الحاجة إلى مقاومات أخذ عينات خارجية. يستخدم على نطاق واسع لقياس التيار والمراقبة والحماية في خطوط ومعدات الطاقة، بالإضافة إلى قياس التيار والطاقة للمحركات والإضاءة وضواغط الهواء وأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة التحكم الآلي، بالإضافة إلى مراقبة الطاقة وأجهزة حماية المرحلات.الميزات
إشارة الخرج – 0.333 فولت أو 0-500 مللي أمبير
هيكل ذاتي القفل ذو قلب منقسم
نافذة واسعة – تستوعب الكابلات والقضبان الكبيرة
مقاومة دقيقة مدمجة – خرج آمن بجهد منخفض
متوفر بأحجام متعددة
التركيب بدون إزالة الكابلات
يوفر وقت وتكلفة التركيب
التطبيقات
حماية تيار المعدات الكهربائية
قياس تيار وطاقة المحركات
مراقبة طاقة نظام الإضاءة
مراقبة تيار ضاغط الهواء
أنظمة التدفئة والتهوية وتكييف الهواء
أنظمة التحكم الآلي
أجهزة مراقبة الطاقة وحماية المرحلات
المعلمة الكهربائية
| ≤ ± 0.2٪ | زاوية الطور |
| ≤ ± 10 دقيقة | نطاق القياس |
| 10٪ In - 130٪ In | الخرج المقنن |
| 0.333 فولت (تيار متردد) أو 0-5 أمبير | التردد |
| 50-2.5 كيلو هرتز | المدخل المقنن |
| 0.5 أمبير - 1000 أمبير | قوة العزل الكهربائي |
| 5.0 كيلو فولت / 1 مللي أمبير / 1 دقيقة | مقاومة العزل |
| تيار مستمر 500 فولت / 100 ميجا أوم دقيقة | المعلمة الميكانيكية |
| PC / UL94-V0 | البكرة |
| PBT | البناء |
| ربطة | الهيكل الداخلي |
| إيبوكسي | القلب |
| بيرمالوي | رطوبة التشغيل |
| ≤ 85٪ | درجة حرارة التشغيل |
| −25 درجة مئوية ~ +75 درجة مئوية | وصلة الخرج |
| طرف أو سلك UL1015 22AWG بطول 1.5 متر | اختيار النوع |
| المدخل المقنن (أمبير) | الخرج (مللي أمبير / فولت) | الدقة | الأبعاد (مم) | أ | |||
| ب | ج | د | SCTK660C-010 | ||||
| 0.5-100 أمبير | 0.333 فولت / 0-50 مللي أمبير | 0.2، 0.5، 1.0 | 95.0 | 50.0 | 22.0 | 45.0 | SCTK660C-019 |
| 1-250 أمبير | 0.333 فولت / 0-100 مللي أمبير / 1 أمبير | 0.2، 0.5، 1.0 | 95.0 | 59.0 | 22.0 | 45.0 | SCTK660C-025 |
| 5-400 أمبير | 0.333 فولت / 0-200 مللي أمبير / 1 أمبير / 5 أمبير | 0.2، 0.5، 1.0 | 95.0 | 65.0 | 22.0 | 45.0 | SCTK660C-032 |
| 5-630 أمبير | 0.333 فولت / 0-200 مللي أمبير / 1 أمبير / 5 أمبير | 0.2، 0.5، 1.0 | 95.0 | 74.0 | 22.0 | 45.0 | SCTK660C-045 |
| 5-1000 أمبير | 0.333 فولت / 0-500 مللي أمبير / 1 أمبير / 5 أمبير | 0.2، 0.5، 1.0 | 95.0 | 86.0 | 22.0 | 45.0 | ملاحظات: يمكن تخصيص مواصفات المنتج |
أسئلة متكررة
ج:
يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العيناتس: كيف تختار نوع إشارة الخرج؟
ج:
يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العينات مناسبة لمقاييس الطاقة الإلكترونية، ووحدات التحكم المنطقية القابلة للبرمجة، وأجهزة قياس الجهد. خرج 0-500 مللي أمبير مناسب لأنظمة التحكم ومعدات القياس التقليدية التي تتطلب إشارات تيار. يرجى الاختيار بناءً على واجهة إدخال معدات القياس الخاصة بك.س: كيف تتقدم بطلب للحصول على عينات؟ ما هي المهلة الزمنية؟
ج:
يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك والنموذج المستهدف. العيناتمجانية وسيتم شحنها في غضون3-5 أيام عمل. المهلة الزمنية للطلب بالجملة هي عمومًا2-8 أسابيع.
