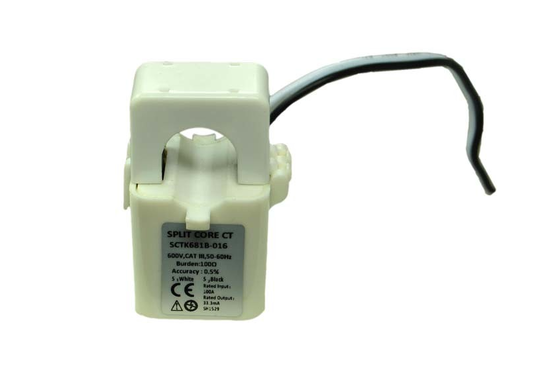

الـمحولات التيار الجاري ذات النواة المنقسمة من سلسلة SCTK661مصمم لقياس التيار ومراقبته في شبكات توزيع الطاقة الجديدة أو القائمة.بنية ذاتية القفل ذات النواة المنقسمةيسمح بتثبيت سريع دون فصل أو إزالة الكابلات أو أشرطة الحافلات.تصميم النافذة الواسعةتتسع للكابلات ذات القطر الكبير أو أشرطة الحافلات.المقاومة الموازية الدقيقة، مما يوفر مخرج منخفض الجهد آمن دون الحاجة إلى المقاومات العينات الخارجية.قابلية تخصيص عالية، تتكيف مع مختلف ظروف التثبيت القائمة. وهي تستخدم على نطاق واسع لقياس التيار ومراقبته وحمايته في خطوط الكهرباء والمعدات ،وكذلك قياس التيار والطاقة للمحركات، الإضاءة، ضاغط الهواء، وغيرها من التطبيقات.
| التكرار | 50-60 هرتز |
|---|---|
| المدخلات المسجلة | 0.5A-630A |
| نطاق القياس | 10% في -30% في |
| الناتج القياسي | 0.333V ((AC) أو 0-500mA |
| النسبة | ≤ ± 0.1% |
| زاوية المرحلة | ≤ ±30 دقيقة |
| القوة الكهربائية | 2.5KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| القضية | PC /UL94-V0 |
|---|---|
| بوبين | البنك المركزي |
| النواة | الصلب الدائم |
| الهيكل الداخلي | الايبوكسي |
| البناء | ربطة عنق |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | UL1015 22AWG سلك ((سلك مزدوج) 2.5m |
| المبلغ | المدخلات المسموح بها (A) | الناتج (mA/V) | الدقة | الأبعاد ((mm/inch) | ||||
|---|---|---|---|---|---|---|---|---|
| أ | ب | ج | د | E | ||||
| SCTK661A-008 |
0.5-50A (1)5,10,30،50) |
0-50mA 0.333 فولت |
0.2,0.5,1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0.79) |
8.0 (0.31) |
2500 (100) |
| SCTK661B-013 |
1-100A (5)10,50,75100) |
0-100mA 0.333 فولت |
0.2,0.5,1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0.79) |
13.0 (0.51) |
2500 (100) |
| SCTK661C-019 |
5-250A (10,100,200,250400) |
0-200mA 0.333 فولت |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
19.0 (0.75) |
2500 (100) |
| SCTK661D-023 |
5-400A (10,100,200,250400) |
0-200mA 0.333 فولت |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
23.0 (0.91) |
2500 (100) |
| SCTK661E-032 |
10-630A (20،100,250,400600) |
0-500mA 0.333 فولت |
0.2,0.5,1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: هل هذا المنتج مناسب لمقاييس الكهرباء المضادة للتلاعب؟
أ:نعم،سلسلة SCTK661مناسب لمقاييس الكهرباء أحادية المرحلة ومقاييس الكهرباء المضادة للتلاعب. المقاومة الدقيقة المدمجة توفر مخرج مستقر منخفض الجهد ،تلبية متطلبات الدقة والموثوقية لمقاييس الكهرباء المضادة للتلاعب للكشف عن التيار.
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
أ:يمكنك تقديم نموذج طلب من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك ونموذج المستهدف (بما في ذلك متطلبات الحجم).العينات مجانية وسيتم شحنها في غضون 3-5 أيام عملوقت الطلبات الجماعية هو عادة 2-8 أسابيع
