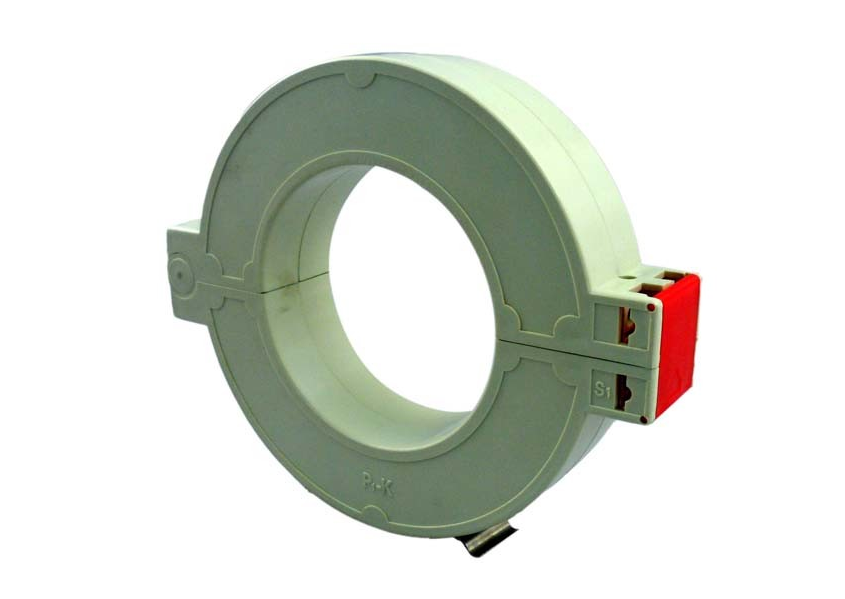

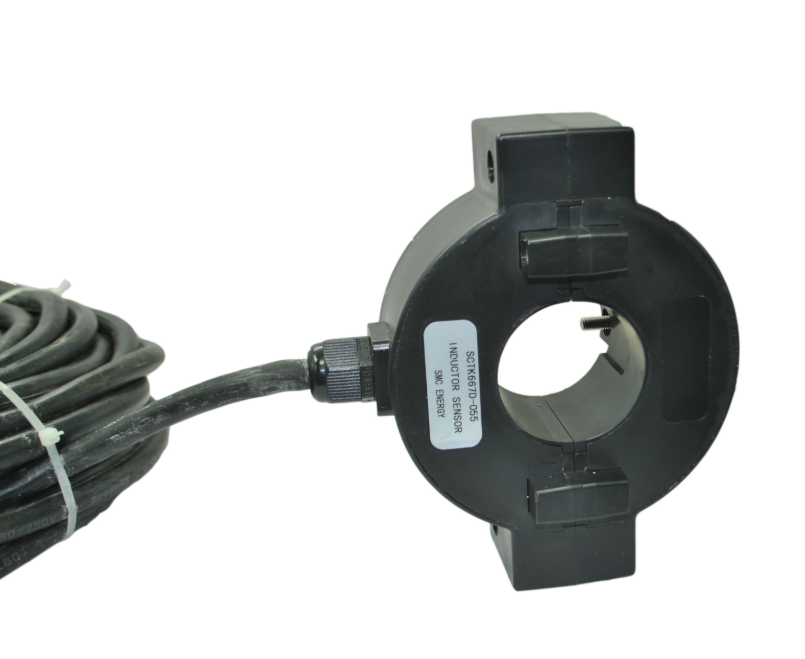

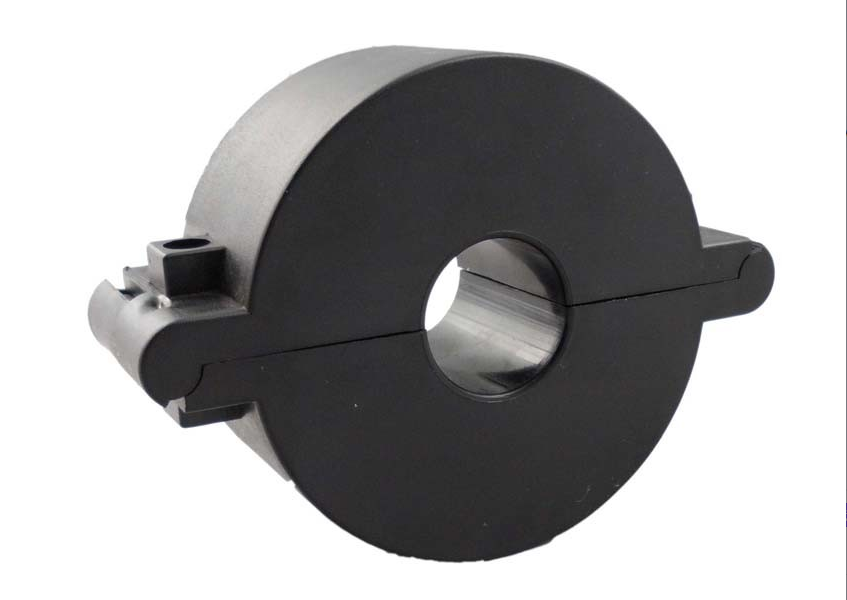

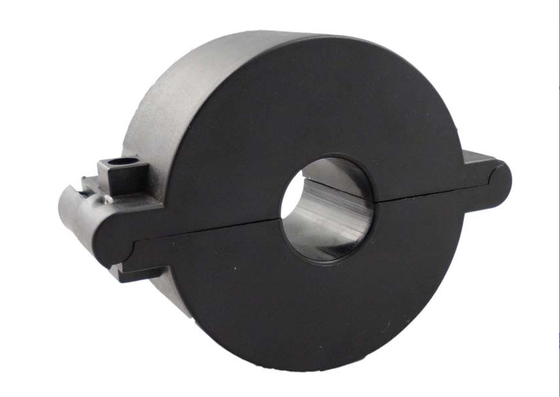

سلسلة SCTK667Dتستخدم محولات التيار للأجهزة الفولاذ السيليكوني المستورد الذي يتميز بنفاذية عالية كمادة مغناطيسية، ولها خصائص فقدان الدائرة المغناطيسية الصغيرة ويمكن قطعها، وقلبها نصف دائري وملفات ثانوية تستخدم راتنج الإيبوكسي عالي الجودة في فراغ، مصبوب في علبة بلاستيكية مقاومة للهب والرطوبة، وأداء مستقر، ولا تحتاج إلى صيانة.
| التردد | 50-60 هرتز |
|---|---|
| المدخل المقنن | 50 أمبير - 2000 أمبير |
| نطاق القياس | 1%In-130%In |
| الخرج المقنن | 1 أمبير / 5 أمبير |
| النسبة | ≤ ± 0.2% |
| زاوية الطور | ≤ ± 10 دقيقة |
| قوة العزل الكهربائي | 3.0 كيلو فولت / 1 مللي أمبير / 1 دقيقة |
| مقاومة العزل | DC500V / 100MΩ دقيقة |
| العلبة | PC+ABC/UL94-V0 |
|---|---|
| البكرة | PBT |
| القلب | بيرمالوي |
| الهيكل الداخلي | إيبوكسي |
| البناء | ربطة |
| درجة حرارة التشغيل | −35 درجة مئوية ~ +55 درجة مئوية |
| رطوبة التشغيل | ≤ 96% |
| وصلة الخرج | طرف أو سلك UL14AWG بطول 1.5 متر |
| رقم القطعة | المدخل المقنن (أمبير) | الخرج (أمبير) | الدقة | الأبعاد (مم) | |||
|---|---|---|---|---|---|---|---|
| Ø | أ | ب | ج | ||||
| SCTK667D-025 | 50-400 أمبير | 1 أمبير / 5 أمبير | 0.5 / 1.0 / 3.0 | 25 | 173 | 105 | 56 |
| SCTK667D-032 | 100-630 أمبير | 1 أمبير / 5 أمبير | 0.5 / 1.0 / 3.0 | 32 | 206 | 112 | 56 |
| SCTK667D-045 | 100-1000 أمبير | 1 أمبير / 5 أمبير | 0.2 / 0.5 / 1.0 | 45 | 193 | 125 | 56 |
| SCTK667D-055 | 100-1200 أمبير | 1 أمبير / 5 أمبير | 0.2 / 0.5 / 1.0 | 55 | 180 | 135 | 56 |
| SCTK667D-065 | 100-1500 أمبير | 1 أمبير / 5 أمبير | 0.2 / 0.5 / 1.0 | 65 | 203 | 145 | 56 |
| SCTK667D-080 | 200-2000 أمبير | 1 أمبير / 5 أمبير | 0.2 / 0.5 / 1.0 | 80 | 228 | 160 | 56 |
| SCTK667D-100 | 500-3000 أمبير | 1 أمبير / 5 أمبير | 0.2 / 0.5 / 1.0 | 100 | 248 | 180 | 56 |
ملاحظات: يمكن تخصيص مواصفات المنتج
