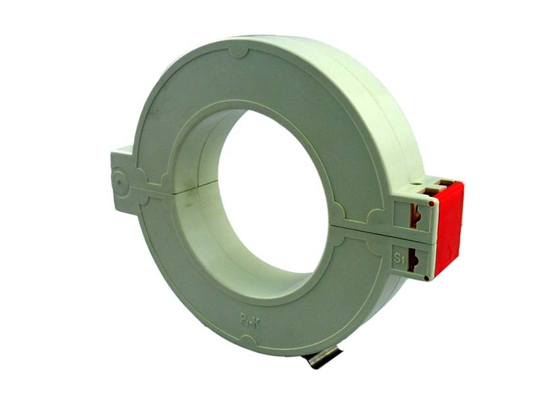

الـصممت سلسلة SCTK667B محولات التيار المزدوج المزدوج للنواة المنقسمة لقياس التيار ومراقبته في شبكات توزيع الطاقة الجديدة أو القائمة.5A إلى 3000A. المنتج يستخدمهيكل النواة المنقسمة الذي يسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو أشرطة القيادة.تصميم النافذة العريضة يستوعب كابلات ذات قطر كبير أو قضبان.التثبيت المزدوج يضمن التثبيت الآمن والموثوق به.المقاومة الموازية الدقيقة ، توفر مخرجًا آمنًا منخفض الجهد دون الحاجة إلى المقاومات الخارجية لجمع العينات. تتوفر أحجام متعددة للتكيف مع ظروف التثبيت المختلفة القائمة.يستخدم على نطاق واسع لقياس التيار، المراقبة والحماية في خطوط الكهرباء والمعدات ، وكذلك قياس التيار والطاقة للمحركات والإضاءة ومضغوطات الهواء وأنظمة التحكم في التكييف والتكيف والأتمتة ،بالإضافة إلى أجهزة مراقبة الطاقة وحماية الإرسال.
| التكرار | 50-400 هرتز |
| المدخلات المسجلة | 5A-3000A |
| نطاق القياس | 5% في -30% في |
| الناتج القياسي | 0-10V ((AC) أو 0-5A |
| النسبة | ≤ ± 0.1% |
| زاوية المرحلة | ≤ ±5 دقيقة |
| القوة الكهربائية | 3.0KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmin |
| القضية | ABS /UL94-V0 |
| بوبين | PBT |
| النواة | فولاذ السيليكون |
| الهيكل الداخلي | الايبوكسي |
| البناء | ربطة عنق |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | المحطة |
| المبلغ | المدخلات المسموح بها (A) | الصادرات (A/V/mA) | الدقة | الأبعاد ((ملم) | ||||
|---|---|---|---|---|---|---|---|---|
| Ø0 | أ | ب | ج | د | ||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10 فولت 0-500mA | 0.1,0.2 0.5,1.0 | 25 | 100 | 70 | 33 | 32 |
| SCTK667B-032 | 0-630A | 1A/5A 0-10 فولت 0-500mA | 0.1,0.2 0.5,1.0 | 32 | 110 | 83 | 33 | 32 |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10 فولت 0-500mA | 0.1,0.2 0.5,1.0 | 45 | 123 | 96 | 33 | 32 |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10 فولت 0-500mA | 0.1,0.2 0.5,1.0 | 55 | 134 | 106 | 33 | 32 |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10 فولت 0-500mA | 0.1,0.2 0.5,1.0 | 80 | 168 | 139 | 33 | 32 |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10 فولت 0-500mA | 0.1,0.2 0.5,1.0 | 102 | 198 | 168 | 33 | 32 |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: ما هي مزايا التثبيت المزدوج؟
أ:يضمن التثبيت المزدوج أن يظل المحول مقفلًا بشكل آمن على الكابل أو شريط القيادة بعد التثبيت. لن يتحرك أو يتحرك بسبب الاهتزاز أو القوى الخارجية ،ضمان التثبيت الآمن والموثوق بهبالمقارنة مع الهياكل القابلة للتشغيل ، يوفر التثبيت المزدوج قوة تشبيك أقوى ، مناسبة للبيئات عالية التيار والاهتزاز.
س: ما هي وظيفة المقاومة الدقيقة المدمجة؟
أ:الملف الثانوي يحتوي على مقاومة متوازية دقة مدمجة. إنه يحول الإشارة الحالية مباشرة إلى مخرج منخفض الجهد آمن ، مما يلغي الحاجة إلى مقاومات أخذ العينات الخارجية.هذا يسهل التثبيت، تحسن السلامة، وتوفير تكاليف المكونات ومساحة التثبيت.
س: ما هي أحجام النوافذ المتاحة لهذا المنتج؟
أ:تصميم النافذة الواسعة يستوعب كابلات ذات قطر كبير أو أشرطة الحافلات. تتوفر أحجام متعددة للتكيف مع ظروف التثبيت المختلفة القائمة.الرجاء الرجوع إلى ورقة بيانات المنتج أو الاتصال بفريق المبيعات لدينا.
