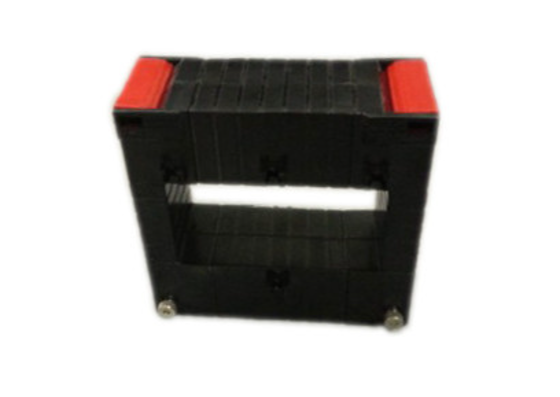

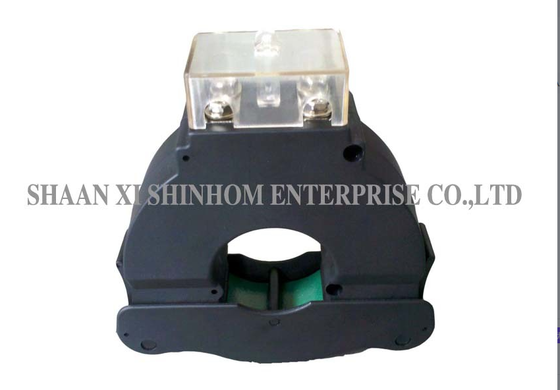

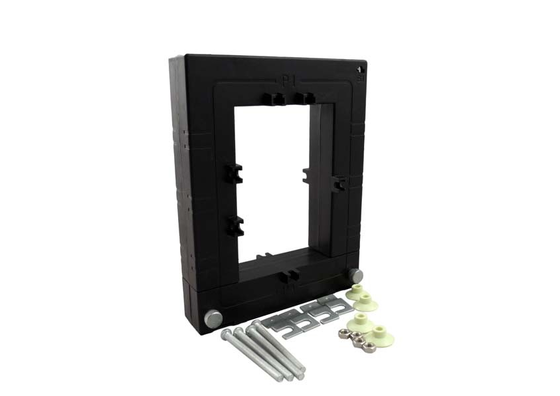

الـسلسلة SCTK667Aمحولات التيار المتجزئة المصممة لقياس التيار ومراقبته في شبكات توزيع الطاقة الجديدة أو القائمة.يستخدم المنتج بنية منفصلة للنواة التي تسمح بالتركيب السريع دون فصل أو إزالة الكابلات أو أشرطة الحافلاتتصميم النافذة العريضة يستوعب كابلات ذات قطر كبير أو أشرطة الحافلات.توفير مخرج منخفض الجهد آمن دون الحاجة إلى المقاومات الخارجية لعملية أخذ العيناتتتوفر أحجام متعددة للتكيف مع مختلف ظروف التثبيت القائمة. يستخدم على نطاق واسع لقياس التيار والرصد والحماية في خطوط الكهرباء والمعدات ،وكذلك قياس التيار والطاقة للمحركات، الإضاءة، ضاغطات الهواء، HVAC، وأنظمة التحكم في الأتمتة، فضلا عن مراقبة الطاقة وأجهزة حماية الإرسال.
| التكرار | 50-400 هرتز |
| المدخلات المسجلة | 100A-1000A |
| نطاق القياس | 5% في -30% في |
| الناتج القياسي | 5A/1A |
| النسبة | ≤ ± 0.5% |
| زاوية المرحلة | ≤ ±30 دقيقة |
| القوة الكهربائية | 2.5KV/1mA/1min |
| مقاومة العزل | DC500V/100MΩmi |
| القضية | PA /UL94-V0 |
| بوبين | الـ PA |
| النواة | فولاذ السيليكون |
| الهيكل الداخلي | الايبوكسي |
| البناء | ربطة عنق |
| درجة حرارة التشغيل | -25 درجة مئوية+75 درجة مئوية |
| رطوبة العمل | ≤85% |
| اتصال الخروج | المحطة |
| المدخلات/المخرجات | العبء ((VA) / الفئة | المدخلات/المخرجات | العبء ((VA) / الفئة | ||||
| (أ) | 0.5 | 1.0 | 3.0 | (أ) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
ملاحظات: يمكن تخصيص مواصفات المنتج
س: ما هي وظيفة المقاومة الدقيقة المدمجة؟
ج: يحتوي التلفيل الثانوي على مقاومة متوازية دقة مدمجة. إنه يحول الإشارة الحالية مباشرة إلى مخرج منخفض الجهد آمن ، مما يلغي الحاجة إلى مقاومات أخذ العينات الخارجية.هذا يسهل التثبيت، تحسن السلامة، وتوفير تكاليف المكونات ومساحة التثبيت.

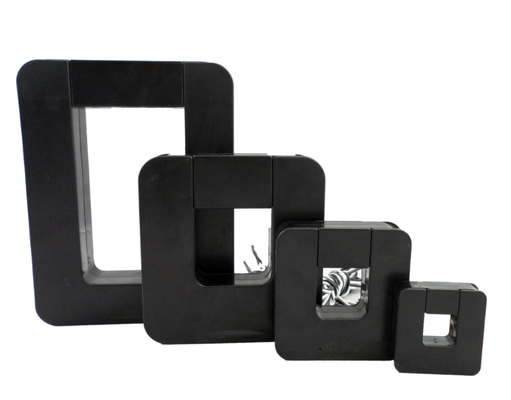

س: ما هي أحجام النوافذ المتاحة لهذا المنتج؟
ج: تتوفر عدة أحجام للنوافذ لتتناسب مع قطرات مختلفة من الكابلات أو القضبان. بالنسبة لأبعاد النوافذ المحددة، يرجى الرجوع إلى ورقة بيانات المنتج أو الاتصال بفريق المبيعات لدينا.
س: كيفية طلب العينات؟ ما هو الوقت الزمني؟
ج: يمكنك تقديم طلب عينة من خلال موقعنا الإلكتروني أو البريد الإلكتروني. يرجى تقديم معلومات شركتك ونموذج الهدف. العينات مجانية وسيتم شحنها في غضون 3-5 أيام عمل.فترة الطلبات الجماعية عادة ما تكون 2-8 أسابيع.
