إدخال: | 0A-3000A | انتاج |: | 0-10V (AC) أو 0-5A |
---|---|---|---|
تكرر: | 50-400 كيلو هرتز | يتحول: | 1000: 1 ، 2000: 1 ، 2500: 1 ، 4000: 1 |
صف دراسي: | 0.1 ، 0.2 ، 0.5 | قابل للتخصيص: | نعم |
تسليط الضوء: | انقسام الأساسية ct,انقسام المحولات الحالية نوع الأساسية |

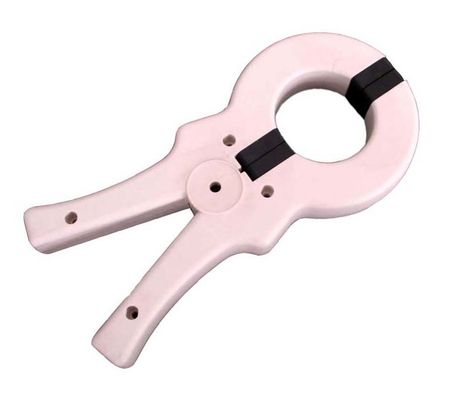

SCTK691 / 2 سلسلة محول التيار المتردد المشابك على التيار مع المدى الحالي من 100 مللي أمبير إلى 3000 ألف اختبار تيار أحادي الطور
SCTK691 / 2 تم تصميم محول التيار المتناوب (المقسم إلى الخلف) من سلسلة SCTK691 خصيصًا لتسهيل تثبيته في أعمال الشبكة الجديدة أو الموجودة بالفعل. قد يتم تثبيتها دون فتح أي كابل أو دائرة شريط الحافلة. يمكن أن يوفر الوقت وتكاليف التثبيت.
ميزات:
التطبيقات:
المعلمة الكهربائية
تكرر | 50-400KHz |
تقييم المدخلات | 5-3000A |
نطاق القياس | 130 في 5٪٪ في |
تصنيف الناتج | 0-10V (AC) أو 0-5A |
نسبة | ± ± 0.1 ٪ |
زاوية المرحلة | min ± 10 دقيقة |
قوة عازلة | 3.0KV / 1MA / 1min |
مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
قضية | ABS / UL94-V0 |
بكرة | PBT |
النواة | السيليكون الصلب / Permalloy |
الهيكل الداخلي | برغي |
اعمال بناء | برغي |
درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
رطوبة العملية | ≤85٪ |
اتصال الإخراج | 1015 / 22AWG سلك (سلك مزدوج) 2.5 م |
اختيار نوع
P / N | تقييم المدخلات (ا) | صحة | الأبعاد (مم) (ID-LWH) |
SCTK691A-008 | 0-20A | 0.1،0.2،0.5 | 8.0-135.0-42.0-20.0 |
SCTK691A-013 | 0-100A | 0.1،0.2،0.5 | 13.0-137.0-42.0-25.0 |
SCTK691A-020 | 5-250A | 0.1،0.2،0.5 | 20.0-137.0-46.0-25.0 |
SCTK691A-050 | 100-1200A | 0.1،0.2،0.5 | 50.0-215.0-104.0-27.0 |
SCTK692A-085 | 100-1500A | 0.1،0.2،0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
SCTK692A-125 | 100-3000A | 0.1،0.2،0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
ملاحظات: يمكن تخصيص مواصفات المنتج
