تفاصيل المنتج:
شروط الدفع والشحن:
|
| مدى حاليّ: | 0.5 ~ 1000A | انتاج |: | 0-500mA أو 0.333V (AC) |
|---|---|---|---|
| صف دراسي: | 0.2،0.5،1.0 | التركيب: | نوع بسبار |
| هيكل الدائرة المغناطيسية: | الجمع بين نوع | تخصيص: | نعم |
| تسليط الضوء: | انقسام الأساسية ct,انقسام المحولات الحالية نوع الأساسية |
||

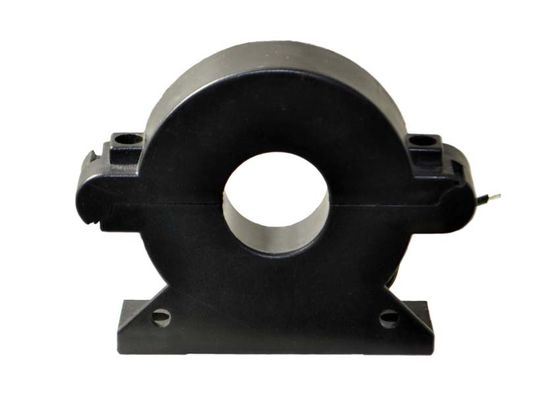

SCTK660B سلسلة سبليت كور 0.5A إلى 1000A المدخلات ومن 0 إلى 0.333V أو 0 إلى 500mA الناتج محول الحالي
وصف
أجهزة استشعار التيار المتردد سبليت الأساسية لديها أحجام ثقب مختلفة وتصنيفات الحالية لتناسب أي تطبيق. النماذج الأساسية المجزأة مثالية لعمليات التعديل التحديثي. تم إصلاح الإخراج في معيار الصناعة.
الوضعية
• تسجيل البيانات • تسجيل • مراقبة الطاقة
• إدارة الطاقة • مراقبة الطاقة البديلة
• توزيع التكاليف
المميزات
• دقة عالية في 10-130 ٪ من التصنيف الحالي
• مقاومة العزل AC: 3KV لمدة 60s
• الأرجوحة مفتوحة لسهولة التثبيت
• غطاء صندوق صلب مع بلاستيك متين UL® 94V-0
• معايير السلامة: IEC / EN60044-1
• خطأ زاوية المرحلة الاسمية و
• خطأ الخطي الاسمي: مطابقة IEC61869-2
• ConformIEC60044-1
• Max.operation الجهد: AC600V
المعلمة الكهربائية
| تكرر | 50-2.5KHz |
| تقييم المدخلات | 0.5A-1000A |
| نطاق القياس | 130 في 10٪٪ في |
| تصنيف الناتج | 0.333V (AC) أو 0-5A |
| نسبة | ≤ ± 0.2 ％ |
| زاوية المرحلة | min ± 10 دقيقة |
| قوة عازلة | 5.0KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | PC / UL94-V0 |
| بكرة | PBT |
| النواة | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | محطة أو UL1015 سلك 22AWG 1.5M |
اختيار نوع
P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم) | |||||
| ا | ب | C | د | E | F | ||||
| SCTK660B-010 | 0.5-100A | 0.333V / 0-50mA | 0.2،0.5،1.0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25.0 |
| SCTK660B-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2،0.5،1.0 | 66.6 | 59.0 | 22.0 | 9.5 | 25.7 | 29.5 |
| SCTK660B-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2،0.5،1.0 | 73.1 | 65.0 | 22.0 | 12.5 | 31.7 | 32.5 |
| SCTK660B-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2،0.5،1.0 | 82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
| SCTK660B-045 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2،0.5،1.0 | 95.1 | 87.0 | 22.0 | 22.5 | 53.7 | 43.5 |
ملاحظات: يمكن تخصيص مواصفات المنتج
