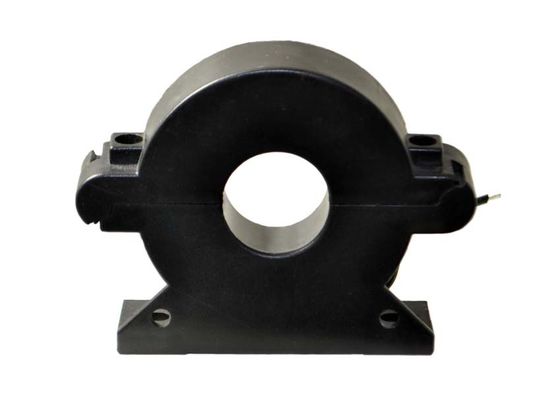

SCTK660C سلسلة 0.5-1000A 0-500mA أو 0.333V سبليت كور محول الحالي ، الاستشعار الحالية
تم تصميم محول التيار المتناوب (المقسم إلى الخلف) من سلسلة SCTK660C خصيصًا لتسهيل تثبيته في أعمال الشبكة الجديدة أو الموجودة بالفعل. يوفر المقاوم الدقة الداخلية عبر اللف الثانوي من CT إخراج الجهد آمنة منخفضة. يمكن أن يوفر الوقت وتكاليف التثبيت.
القياس الحالي والمراقبة والحماية للأسلاك والمعدات الكهربائية. قياس التيار والطاقة للمحركات الكهربائية والإضاءة وضاغط الهواء ونظام التدفئة والتهوية ومعدات تكييف الهواء ونظام التحكم الآلي. جهاز مراقبة الطاقة والطاقة الحالية. .
2. الميزة
هيكل الإطار الداخلي العريض القابل للقفل وآمن وسهل التثبيت ، مما يسمح بتثبيت الكابلات الكبيرة أو قضبان الحافلات مجموعة واسعة من الأحجام لاستيعاب جميع المنشآت الحالية.
المعلمة الكهربائية
| نسبة | ≤ ± 0.2 ％ |
| زاوية المرحلة | min ± 10 دقيقة |
| نطاق القياس | 130 في 10٪٪ في |
| تصنيف الناتج | 0.333V (AC) أو 0-5A |
| تكرر | 50-2.5KHz |
| تقييم المدخلات | 0.5A-1000A |
| قوة عازلة | 5.0KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | PC / UL94-V0 |
| بكرة | PBT |
| اعمال بناء | ربطة عنق |
| الهيكل الداخلي | الايبوكسي |
| النواة | بيرمالوي |
| رطوبة العملية | ≤85٪ |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| اتصال الإخراج | محطة أو UL1015 سلك 22AWG 1.5M |
اختيار نوع
| P / N | تصنيف المدخلات (أ) | الإخراج (مللي أمبير / V) | صحة | الأبعاد (مم) | |||
| ا | ب | C | د | ||||
| SCTK660C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2،0.5،1.0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2،0.5،1.0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2،0.5،1.0 | 73.0 | 65.0 | 22.0 | 25.0 |
| SCTK660C-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2،0.5،1.0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2،0.5،1.0 | 95.0 | 86.0 | 22.0 | 45.0 |
ملاحظات: يمكن تخصيص مواصفات المنتج
