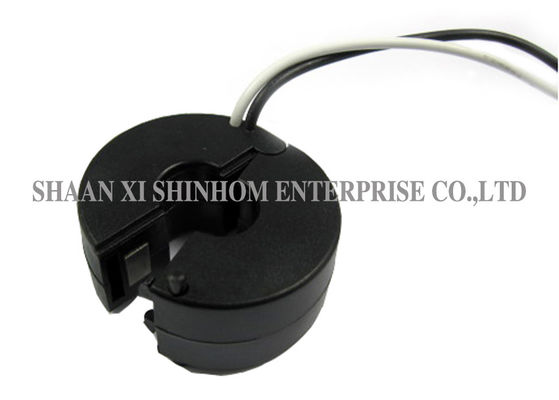

SCTK661 سلسلة AC 0.333V سبليت كور CT 0-500mA محولات التيار ، نافذة داخلية واسعة ، قابلة للتخصيص
تم تصميم محول التيار المتناوب (المقسم إلى الخلف) من سلسلة SCTK661 خصيصًا لتسهيل تثبيته في أعمال الشبكة الجديدة أو الموجودة بالفعل. يمكن تثبيتها دون فتح أي دائرة كابل أو شريط ناقل. يوفر المقاوم الدقة الداخلية عبر اللف الثانوي من CT إخراج الجهد آمنة منخفضة.
ميزات:
التطبيقات:
المعلمة الكهربائية
| تكرر | 50-60HZ |
| تقييم المدخلات | 0.5A-630A |
| نطاق القياس | 130 في 10٪٪ في |
| تصنيف الناتج | 0.333 فولت (AC) أو 0-500mA |
| نسبة | ≤ ± 0.1 ％ |
| زاوية المرحلة | min ± 30 دقيقة |
| قوة عازلة | 2.5KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | PC / UL94-V0 |
| بكرة | جهاز الكمبيوتر |
| النواة | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | سلك 22AWG UL1015 (سلك مزدوج) 2.5 م |
اختيار نوع
| P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم / بوصة) | |||||
| ا | ب | C | د | E | |||||
| SCTK661A-008 | 0.5-50A (1،5،10،30،50) | 0-50mA 0.333V | 0.2،0.5،1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | ثمانية (0.31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5،10،50،75،100) | 0-100mA 0.333V | 0.2،0.5،1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10،100،200،250،400) | 0-200mA 0.333V | 0.2،0.5،1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10،100،200،250،400) | 0-200mA 0.333V | 0.2،0.5،1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20،100،250،400،600) | 0-500mA 0.333V | 0.2،0.5،1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) | |
ملاحظات: يمكن تخصيص مواصفات المنتج
