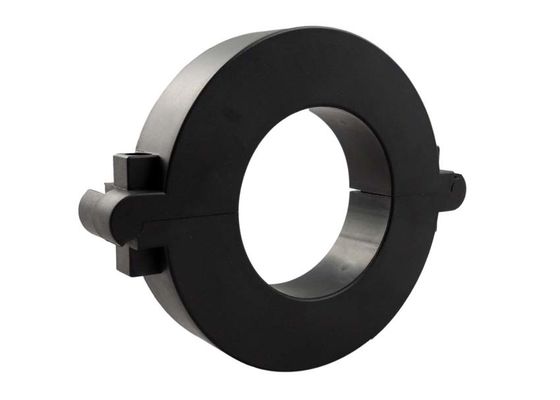

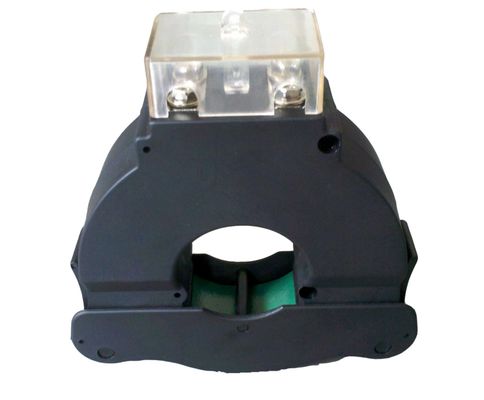

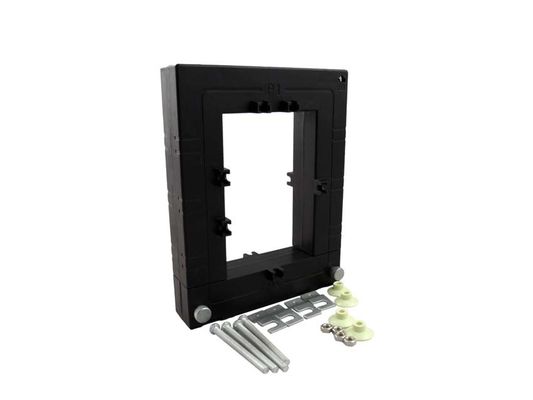

SCTK662 سلسلة UL مصدق سبليت كور محول الحالي عالية الدقة ، 5-3000A المدخلات
تقدم سلسلة SCTK662 من محول التيار المقسم إلى 0V-10V و 0mA-500mA في التيار الثانوي من التيار الأولي المستشعر. دون استخدام التصوير المقطعي المحوسب الثانوي داخل العداد ، يقوم المستخدمون بتوصيل سلسلة SCTK662 مباشرة بالمتر لتطبيق القياس العالي الدقة. إنها تتيح تبني متر واحد للعديد من التصنيفات الحالية عن طريق تغيير التصوير المقطعي المحوسب الأساسي فقط ، مما يجعل تصميم العدادات المدمجة يقلل من تكلفة التطوير. أيضا ، يتم تضمين دائرة حماية الجهد الزائد لتقديم تثبيت آمن وسريع وفعال من حيث التكلفة.
المميزات
المعلمة الكهربائية
| تكرر | 50-400Hz |
| تقييم المدخلات | 5A-3000A |
| نطاق القياس | 130 في 5٪٪ في |
| تصنيف الناتج | 0-10V (AC) أو 0-5A |
| نسبة | ± ± 0.2 ٪ |
| زاوية المرحلة | min ± 10 دقيقة |
| قوة عازلة | 2.5KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | PC / UL94-V0 |
| بكرة | PBT |
| النواة | السيليكون الصلب |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | سلك 22AWG UL1015 (سلك مزدوج) 2.5 م |
اختيار نوع
| P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم) | ||||||
| Φ | ا | ب | C | د | E | |||||
| SCTK662A-025 | 5-400A (5،100،250،400A) | 0-200mA 0-10V | 0.2،0.5،1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 | 50-1000A (50،250،400،1000A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 | 100-1500A (100،800،1000،1500A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 | 500-2000A (500،1000،1500،2000A) | 0-500mA 0-10V | 0.2،0.5،1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 | 800-3000A (800،1000،2500،3000A) | 0-600mA 0-10V | 0.2،0.5،1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
