حجم صغير CT انقسام لفائف سهلة التركيب انخفاض فقدان الدوائر المغناطيسية

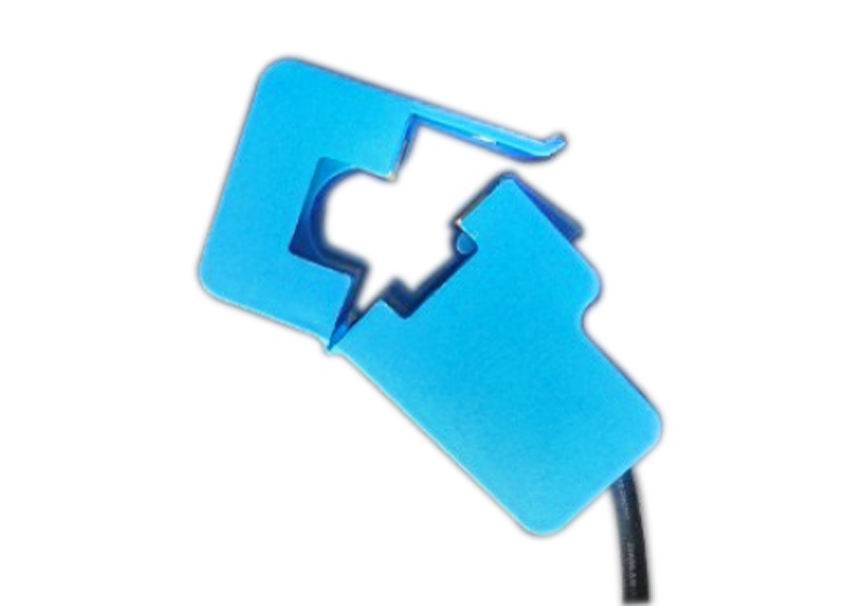

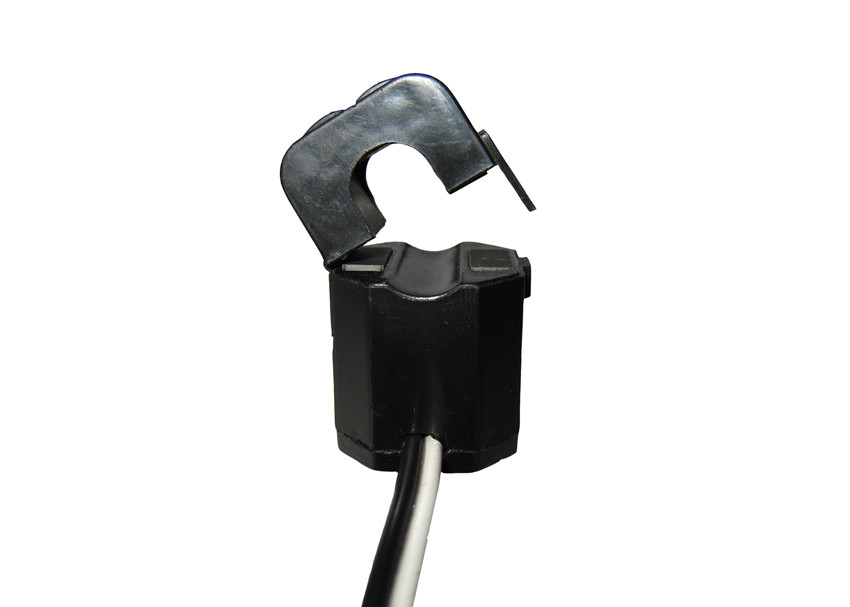

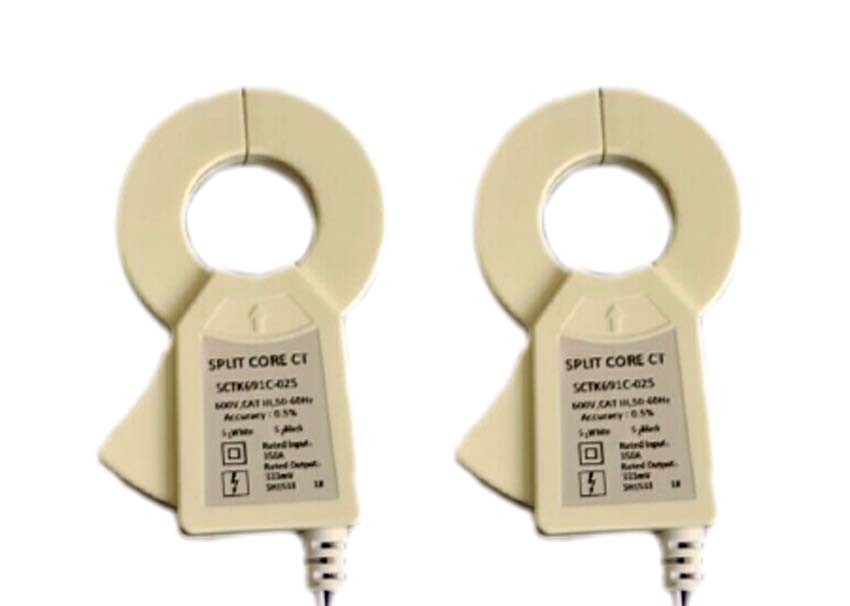

Small Volume CT Split Coil Easy Installation Low Magnetic Circuit Loss
Small Volume CT Split Coil Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Coil Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Coil Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Coil Easy Installation Low Magnetic Circuit Loss

صورة كبيرة :  حجم صغير CT انقسام لفائف سهلة التركيب انخفاض فقدان الدوائر المغناطيسية افضل سعر

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Shinhom
إصدار الشهادات: RoHS
رقم الموديل: سلسلة SCTK681B
شروط الدفع والشحن:
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون
وقت التسليم: 4 ~ 8 أسابيع
شروط الدفع: T/T
القدرة على العرض: 10000/month
مفصلة وصف المنتج
مدى حاليّ: 5 ~ 630A انتاج |: 0-500mA أو 0.333VAC
صف دراسي: 0.5،1.0،3.0 اللون: شفاف
ملف: بيرمالوي كور تخصيص: نعم
تسليط الضوء:

انقسام الأساسية ct

,

انقسام الاستشعار الحالية الأساسية

SCTK681B سلسلة الجهد المنخفض 5A ~ 630A مدخلات 333mV 500mV إخراج سبليت لفائف محول الحالي ، عالية الدقة


تم تصميم سلسلة SCTK681B من محول التيار الأساسي المقسم للتركيب السريع والسهل. يسمح تصميم الأجزاء المقسمة بقياسات التيار غير الملامسة من خلال تحريض المجال المغناطيسي دون الحاجة إلى أخذ السلك الأساسي في وضع عدم الاتصال وفصله للتركيب المقطعي. هذه الطريقة تسمح بأمان ، أسهل والقياس الحالي المحمولة. يوفر المقاوم عبء الدقة الداخلية عبر اللف الثانوي من CT إخراج آمن الجهد المنخفض ويسمح فتح آمنة من الثانوية

ميزات:

  • نطاق الاختبار: 5 إلى 630A AC الإدخال
  • الناتج من 0 إلى 500mA ، 0 إلى 0.333V
  • الحديد الأساسية قابلة للقسمة ، مع دقة عالية وفقدان الدوائر المغناطيسية منخفضة
  • مظهر أنيق ، حجم صغير ، خفيفة الوزن ، منفتح ، سهلة التركيب
  • أنها مريحة للتثبيت ، ولا تحتاج إلى تفكيك الحافلة ، ويمكن تشغيلها في حالة حية ، ولن تؤثر على استخدام العملاء العادي

التطبيقات:

  • القياس الحالي ، ومراقبة وحماية الأسلاك الكهربائية والمعدات
  • قياس التيار والطاقة للمحركات الكهربائية والإضاءة وضاغط الهواء ونظام التدفئة والتهوية وأجهزة التكييف والأتمتة.
  • جهاز مراقبة الطاقة والطاقة الحالي
  • جهاز حماية التتابع

المعلمة الميكانيكية

قضية PA / UL94-V0
بكرة PBT
النواة بيرمالوي
الهيكل الداخلي الايبوكسي
اعمال بناء ربطة عنق
درجة الحرارة التشغيل -25 ℃ ~ + 75 ℃
رطوبة العملية ≤85٪
اتصال الإخراج سلك 20AWG UL1015 (سلك مزدوج) 2.5 م

المعلمة الكهربائية

تكرر 50HZ، 2KHz
تقييم المدخلات 5A-630A
نطاق القياس 130 في 10٪٪ في
تصنيف الناتج 0.333 فولت (AC) أو 0-500mA
نسبة ± ± 1.0٪
زاوية المرحلة min ± 60 دقيقة
قوة عازلة 2.5KV / 1MA / 1min
مقاومة العزل DC500V / 100MΩmin

اختيار نوع

P / N

تقييم المدخلات

(ا)

الإخراج (مللي أمبير / الخامس) صحة الأبعاد (مم)
O0 ا ب C
SCTK681B-010

5-75A

(5،10،20،50،75)

0-50mA

0.333V

0.5،1.0،3.0 10 41.5 30 26.5

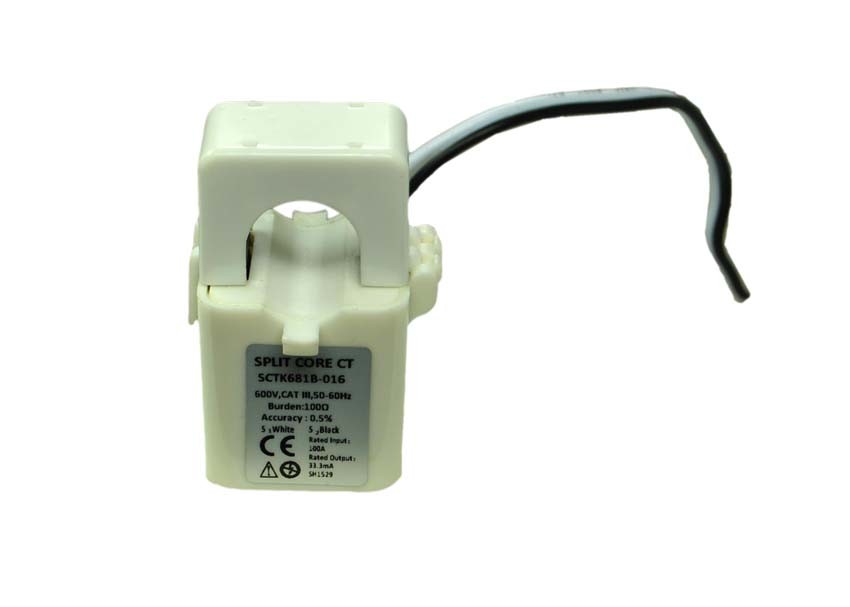

SCTK681B-016

5-150A

(5،10،50،100،150)

0-100mA

0.333V

0.5،1.0،3.0 16 53 36 30.5
SCTK681B-024

10-250A

(10،50،100،200،250)

0-200mA

0.333V

0.5،1.0،3.0 24 70 51.5 39.0
SCTK681B-035

10-630A

(20،100،250،400،600)

0-500mA

0.333V

0.5،1.0،3.0 35 84 65 41.0


ملاحظات: يمكن تخصيص مواصفات المنتج
