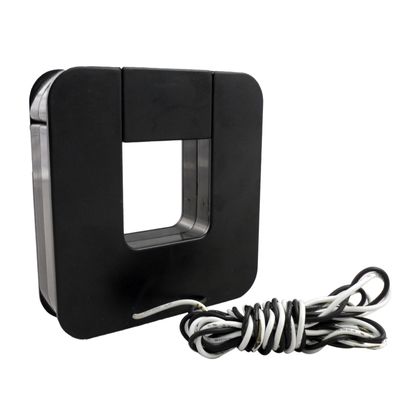

SCTK681C سلسلة 100A عالية الدقة سبليت الأساسية الحالية الاستشعار انخفاض استهلاك الطاقة محول الحالي
1 المقدمة
STCK691C تم تصميم محول التيار المتناوب (المقسم إلى الخلف) من سلسلة STCK691C خصيصًا لتسهيل التثبيت في أعمال الشبكة الجديدة أو الحالية. قد يتم تثبيتها دون فتح أي كابل أو دائرة شريط الحافلة. يوفر المقاوم الرئاسي الداخلي عبر التدوير الثانوي لجهاز CT إخراجًا آمنًا للجهد المنخفض. يمكن أن يوفر الوقت وتكاليف التثبيت.
2. الميزات
هيكل تأمين الذاتي ، آمنة ، سهلة التركيب ، المحمولة
نافذة داخلية عريضة ، مما يسمح بتثبيت الكابلات الكبيرة أو شريط النقل
مجموعة واسعة من الحجم لاستيعاب جميع المنشآت القائمة
3. التطبيقات
القياس الحالي ، ومراقبة وحماية الأسلاك الكهربائية والمعدات. قياس التيار والقوة للمحركات الكهربائية ، والإضاءة ، وضاغط الهواء ، ونظام التدفئة والتهوية ، وأجهزة التكييف ونظام التحكم الآلي. جهاز مراقبة الطاقة والطاقة الحالي. جهاز حماية التتابع.
المعلمة الميكانيكية
| قضية | PA / UL94-V0 |
| بكرة | PA |
| النواة | الفريت مركب حديدي |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | 1015 / 22AWG سلك (سلك مزدوج) 1.0 متر |
المعلمة الكهربائية
| تكرر | 50-20KHz |
| تقييم المدخلات | 0-100A |
| نطاق القياس | 130 في 5٪٪ في |
| تصنيف الناتج | 0-50mA / 0-1V |
| نسبة | ± ± 0.5 ٪ |
| زاوية المرحلة | min ± 30 دقيقة |
| قوة عازلة | 2.5KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
اختيار نوع
| P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة |
| SCTK681C-013 | 0-5A | 0-1V | 0.5،1.0،3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5،1.0،3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5،1.0،3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5،1.0،3.0 |
ملاحظات: يمكن تخصيص مواصفات المنتج
