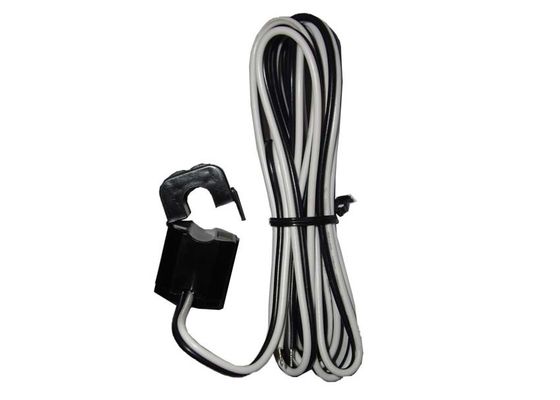

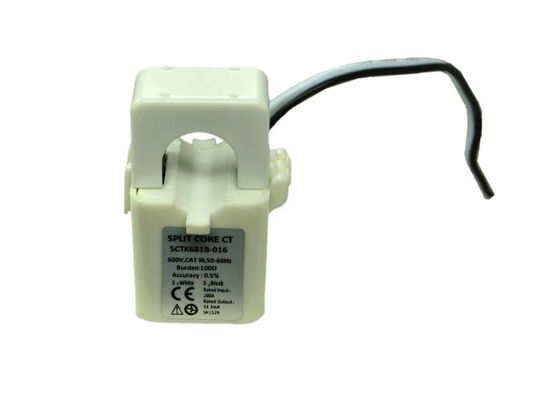

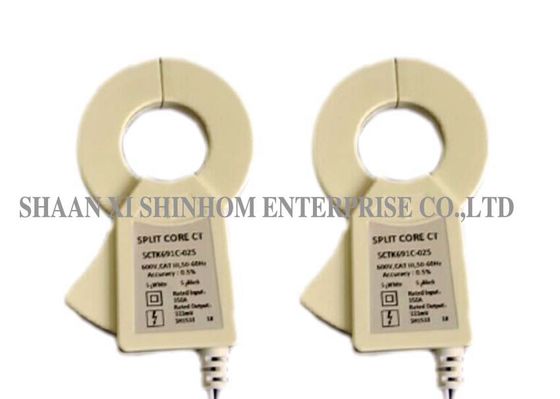

SCTK691C سلسلة سبليت الأساسية محول الحالي مع المدى الحالي 0mA إلى 1000A على مرحلة واحدة اختبار الحالي
سلسلة SCTK691C عبارة عن محولات تيار مثبتة ، يمكن تركيب CT على الألواح الموجودة ، مثل مراكز التحكم أو مراكز التحميل ، لقياس القوة الكهربائية أو مراقبتها.
ميزات:
التطبيقات:
المعلمة الكهربائية
| تكرر | 50-2.5KHz |
| تقييم المدخلات | 0.5A-630A |
| نطاق القياس | 130 في 10٪٪ في |
| تصنيف الناتج | 0.333V (AC) أو 0-5A |
| نسبة | ± ± 0.2 ٪ |
| زاوية المرحلة | min ± 10 دقيقة |
| قوة عازلة | 5.0KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
المعلمة الميكانيكية
| قضية | PC / UL94-V0 |
| بكرة | PBT |
| الهيكل الداخلي | الايبوكسي |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | محطة أو UL1015 سلك 22AWG 1.5M |
اختيار نوع
| P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم) | |||||
| ا | ب | C | د | E | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2،0.5،1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2،0.5،1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2،0.5،1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2،0.5،1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2،0.5،1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
