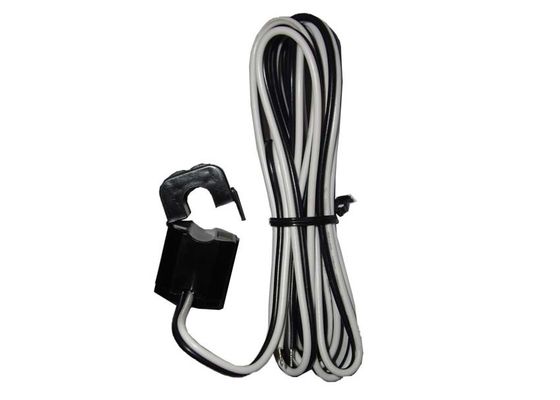

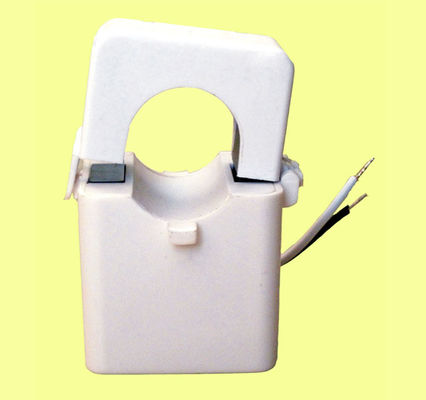

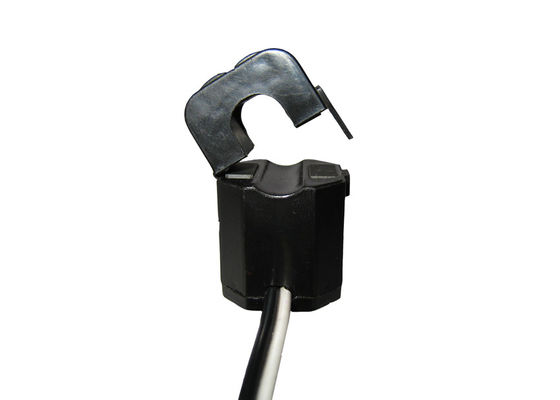

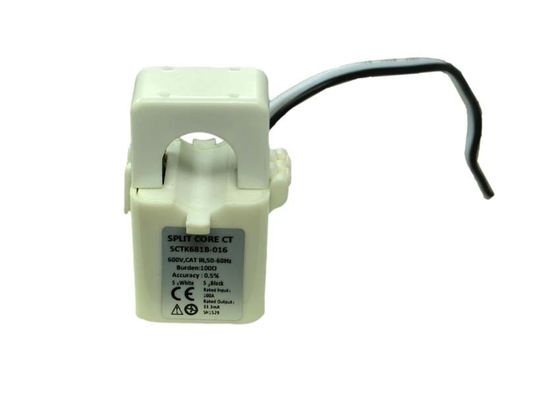

SCTK681B سلسلة الجهد المنخفض 5A ~ 630A مدخلات 333mV 500mV إخراج سبليت لفائف محول الحالي ، عالية الدقة
تم تصميم سلسلة SCTK681B من محول التيار الأساسي المقسم للتركيب السريع والسهل. يسمح تصميم الأجزاء المقسمة بقياسات التيار غير الملامسة من خلال تحريض المجال المغنطيسي دون الحاجة إلى أخذ السلك الأساسي في وضع عدم الاتصال وفصله للتركيب المقطعي. هذه الطريقة تسمح بأمان ، أسهل والقياس الحالي المحمولة. يوفر المقاوم عبء الدقة الداخلية عبر اللف الثانوي من CT إخراج آمن الجهد المنخفض ويسمح فتح آمنة من الثانوية
الميزات:
التطبيقات:
المعلمة الميكانيكية
| قضية | PA / UL94-V0 |
| بكرة | PBT |
| النواة | بيرمالوي |
| الهيكل الداخلي | الايبوكسي |
| اعمال بناء | ربطة عنق |
| درجة الحرارة التشغيل | -25 ℃ ~ + 75 ℃ |
| رطوبة العملية | ≤85٪ |
| اتصال الإخراج | سلك 20AWG UL1015 (سلك مزدوج) 2.5 م |
المعلمة الكهربائية
| تكرر | 50HZ، 2KHz |
| تقييم المدخلات | 5A-630A |
| نطاق القياس | 130 في 10٪٪ في |
| تصنيف الناتج | 0.333 فولت (AC) أو 0-500mA |
| نسبة | ± ± 1.0٪ |
| زاوية المرحلة | min ± 60 دقيقة |
| قوة عازلة | 2.5KV / 1MA / 1min |
| مقاومة العزل | DC500V / 100MΩmin |
اختيار نوع
| P / N | تقييم المدخلات (ا) | الإخراج (مللي أمبير / الخامس) | صحة | الأبعاد (مم) | ||||
| O0 | ا | ب | C | |||||
| SCTK681B-010 | 5-75A (5،10،20،50،75) | 0-50mA 0.333V | 0.5،1.0،3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 | 5-150A (5،10،50،100،150) | 0-100mA 0.333V | 0.5،1.0،3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 | 10-250A (10،50،100،200،250) | 0-200mA 0.333V | 0.5،1.0،3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 | 10-630A (20،100،250،400،600) | 0-500mA 0.333V | 0.5،1.0،3.0 | 35 | 84 | 65 | 41.0 | |
ملاحظات: يمكن تخصيص مواصفات المنتج
